三位插孔一体式电源连接插头结构设计

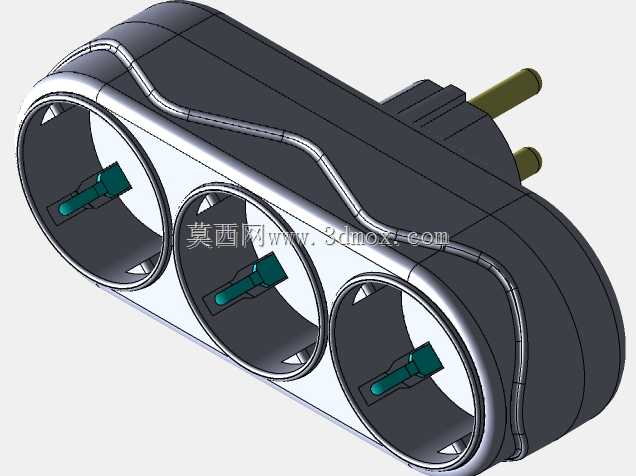

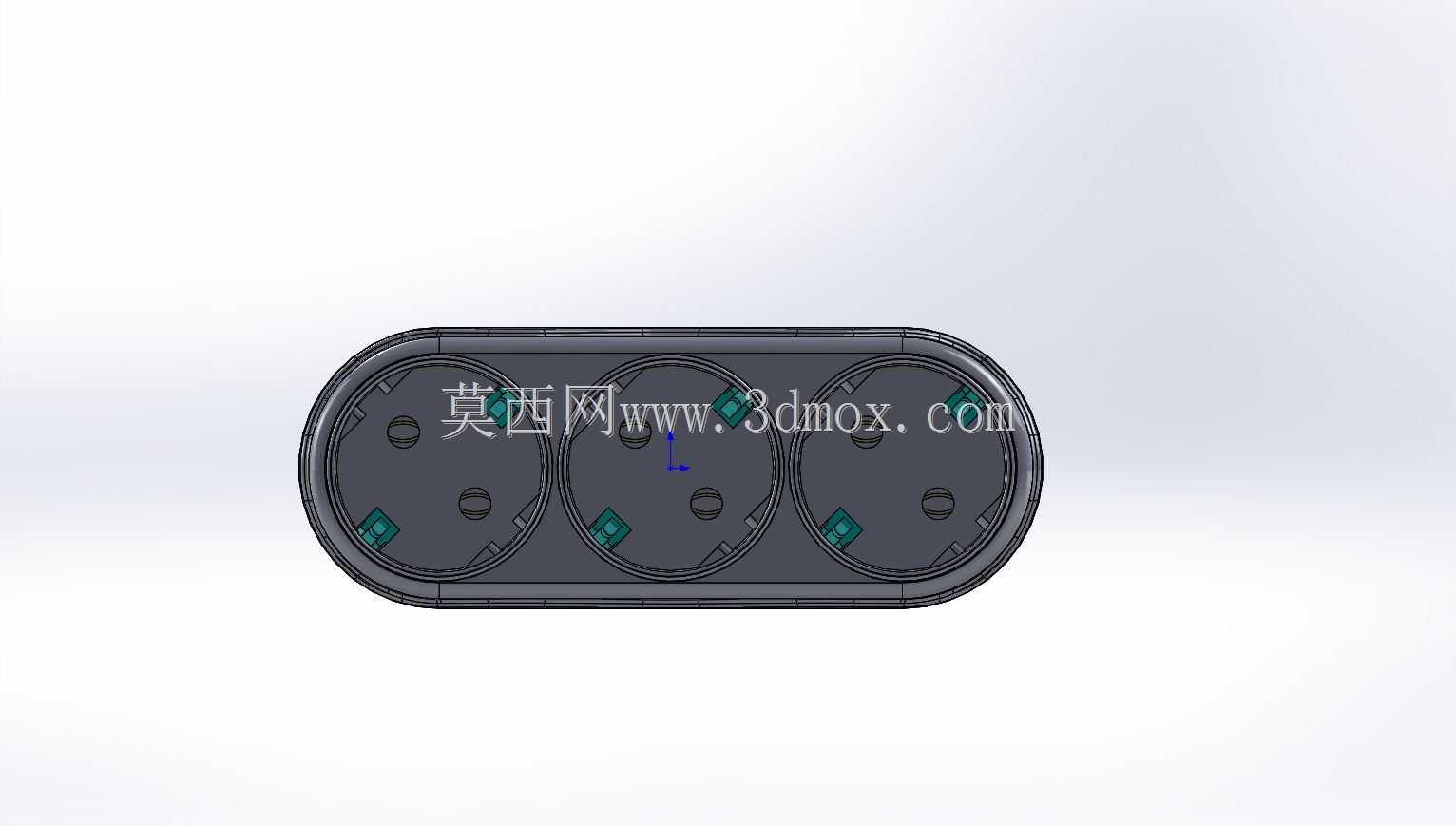

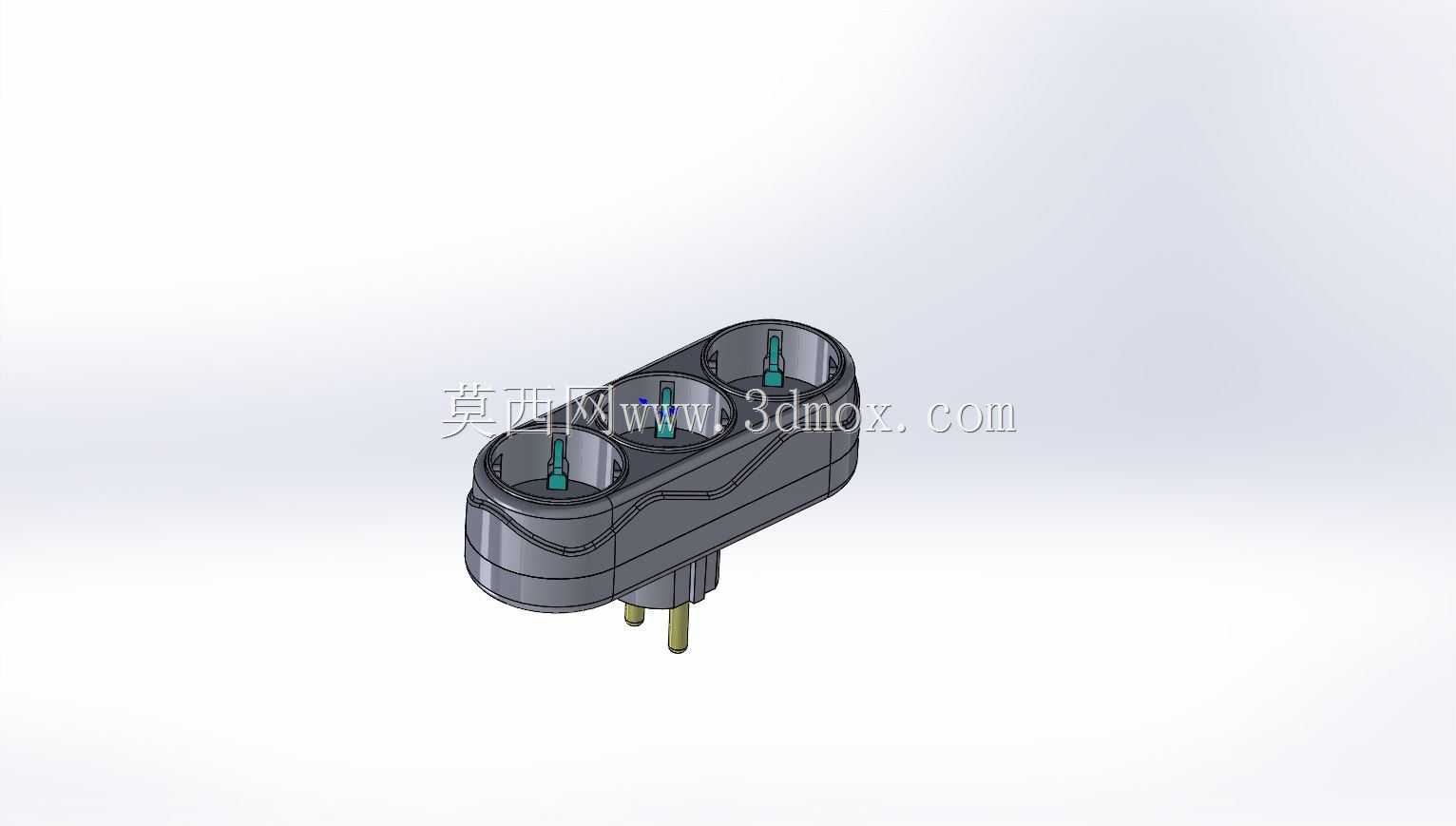

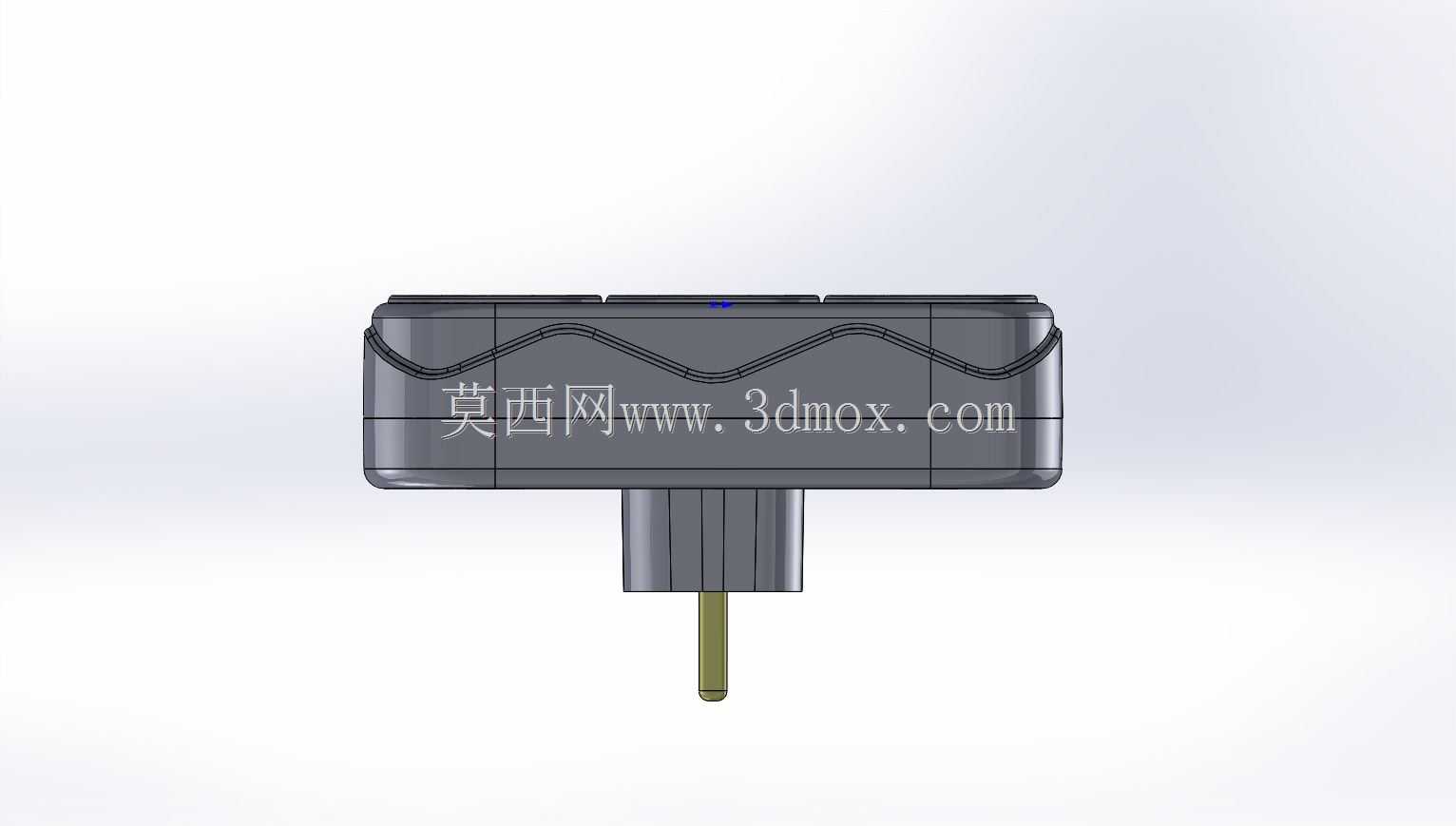

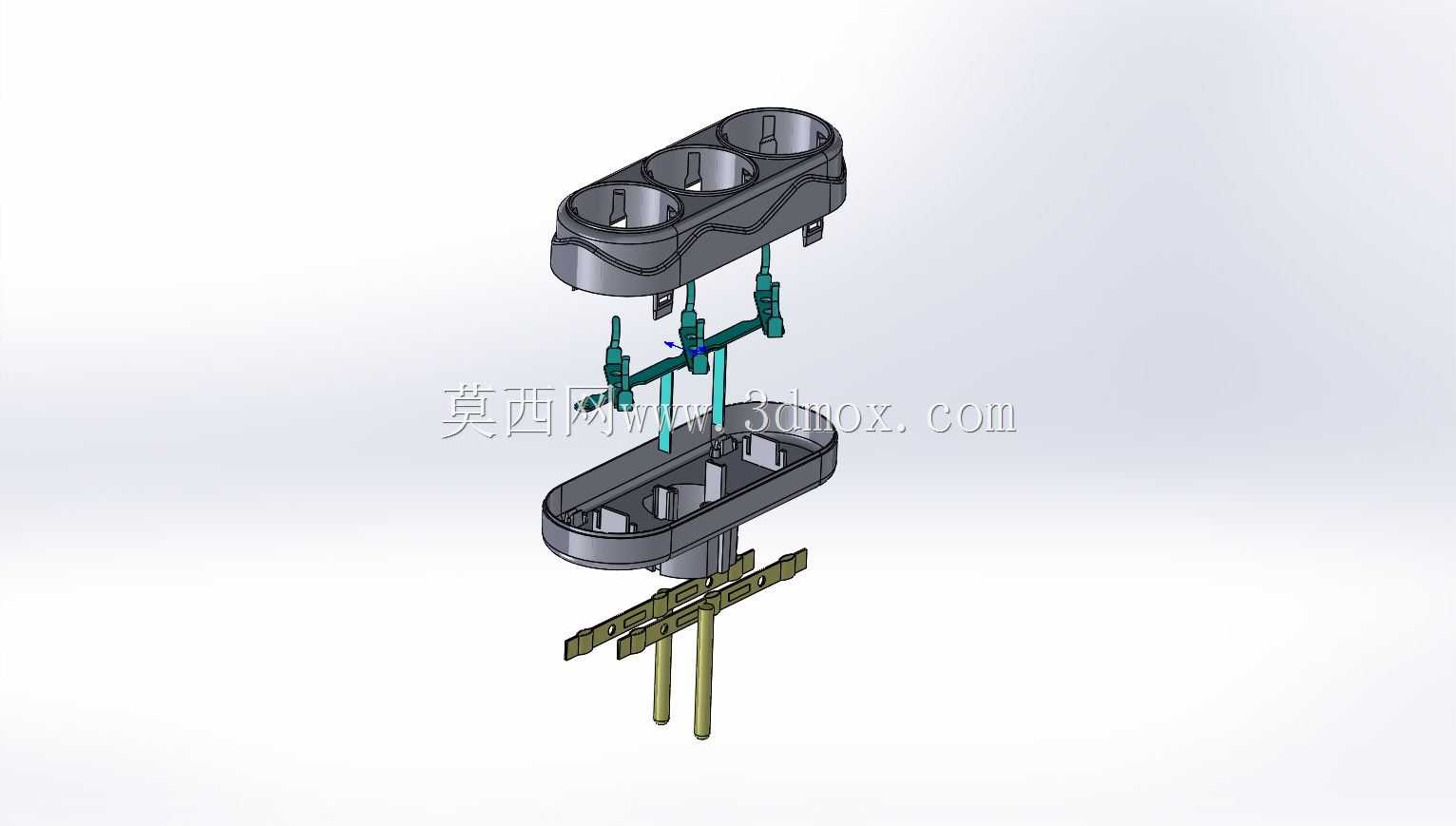

这款三位插孔一体式电源连接插头，主要面向民用室内供电、桌面办公供电、小型家电供电等日常取电场景，作为供电线路末端与用电设备之间的可靠连接载体，承担电流传导、接插限位、绝缘防护的核心作用，可适配常规国标三芯供电线路的取电需求，为多设备同时取电提供稳定的接插接口。从实际用途来看，该插头可作为嵌入式桌面供电模块、墙面拓展插排、工业设备临时供电接插件的核心组成部分，能够同时为三个符合插孔规格的用电插头提供电力连接，内部导电组件采用一体化汇流设计，减少了线路驳接带来的接触电阻，有效降低长期通电状态下的接头发热风险，适配常规10A以内的民用供电负载需求。在功能特性层面，该插头采用上下分层的结构设计，上层为插孔绝缘承载壳体，设置三个独立的插孔腔室，每个腔室对应一组独立的导电接触弹片，腔室之间设置绝缘隔断筋，避免不同电极之间的爬电风险；中层为导电汇流组件，分别对应火线、零线、地线三个电极，采用一体式铜质导电排连接三组接触弹片，导电排末端设置接线端子，可直接与外部供电线缆压接固定，无需额外驳接导线，减少装配工序；下层为底壳封盖结构，设置线缆穿入孔与压线卡扣，装配完成后可将内部导电组件完全封闭在绝缘壳体内部，仅露出插孔位置与线缆引出端，具备基础的防尘、防误触防护能力。设计思路上，这款插头优先考虑装配便捷性与使用安全性，整体采用对称式布局，三个插孔沿壳体长度方向等距排布，相邻插孔之间预留足够的插接头操作空间，避免多个插头同时插入时出现互相干涉的情况；壳体边缘做圆角过渡处理，无尖锐棱角，避免安装与使用过程中划伤操作人员；导电弹片采用弹性铜材设计，接插时具备足够的夹持力，确保插头插入后接触稳定，不会出现松脱断电的情况，同时弹片表面做圆滑过渡处理，减少插头插拔过程中的磨损，提升整体使用寿命。在外形尺寸与安装边界方面，该插头整体为长条形椭圆柱结构，长度方向尺寸适配常规86型暗装底盒的内部安装空间，宽度方向不超过常规墙面面板的外露尺寸，可直接嵌入标准面板的安装位中；下层底壳设置定位卡扣与螺丝固定柱，可直接与面板基座卡接或通过螺丝锁紧固定，安装时无需额外定制适配支架；线缆引出端设置在壳体长度方向的一端，适配直径6-8mm的三芯供电线缆，压线卡扣可将线缆外护套牢牢压紧，避免线缆受拉时内部接线端子松脱，安装后整体外露面与墙面或桌面保持齐平，无突出结构，不会影响周边物品摆放与人员通行。
