多耳式圆形法兰连接基座结构设计

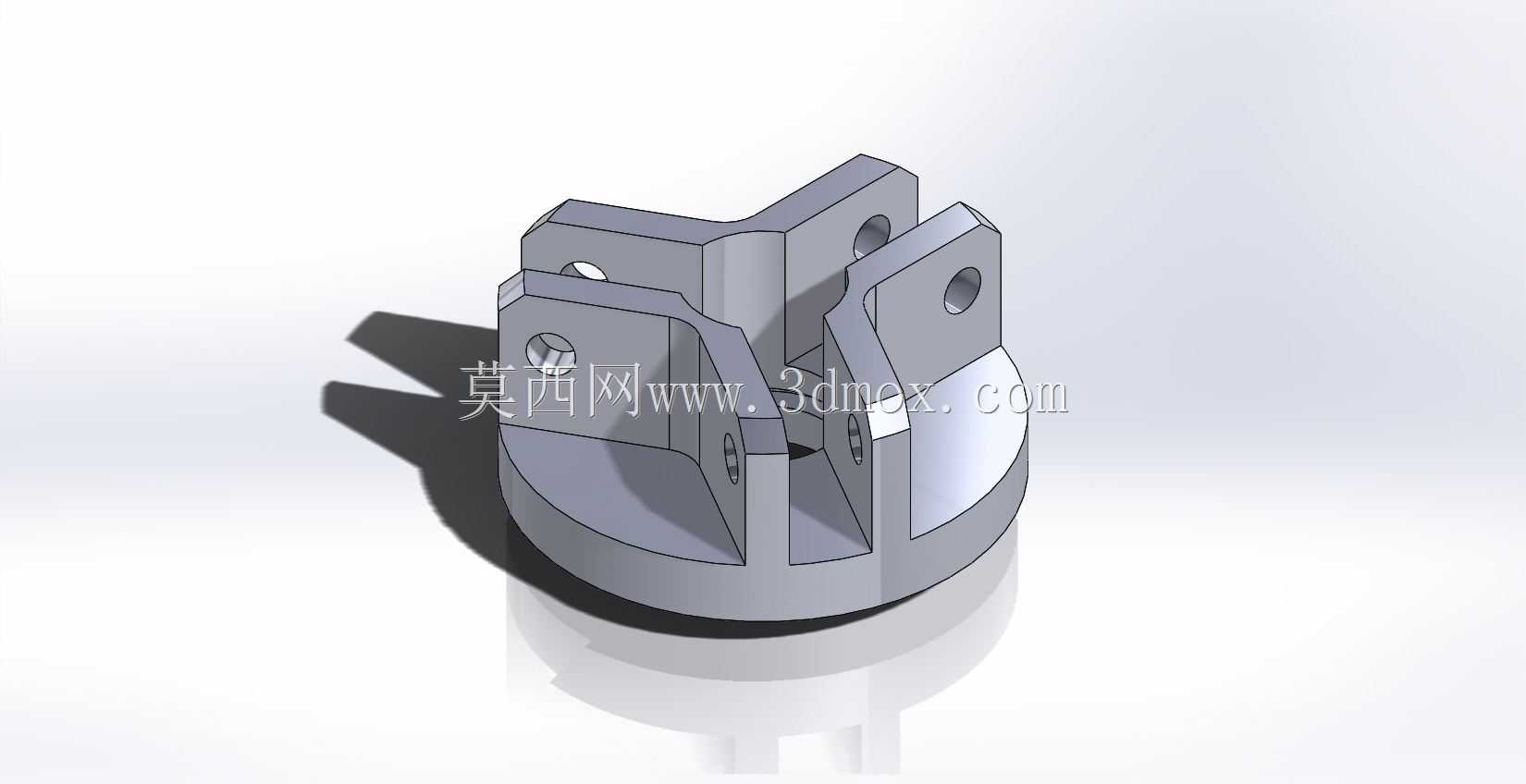

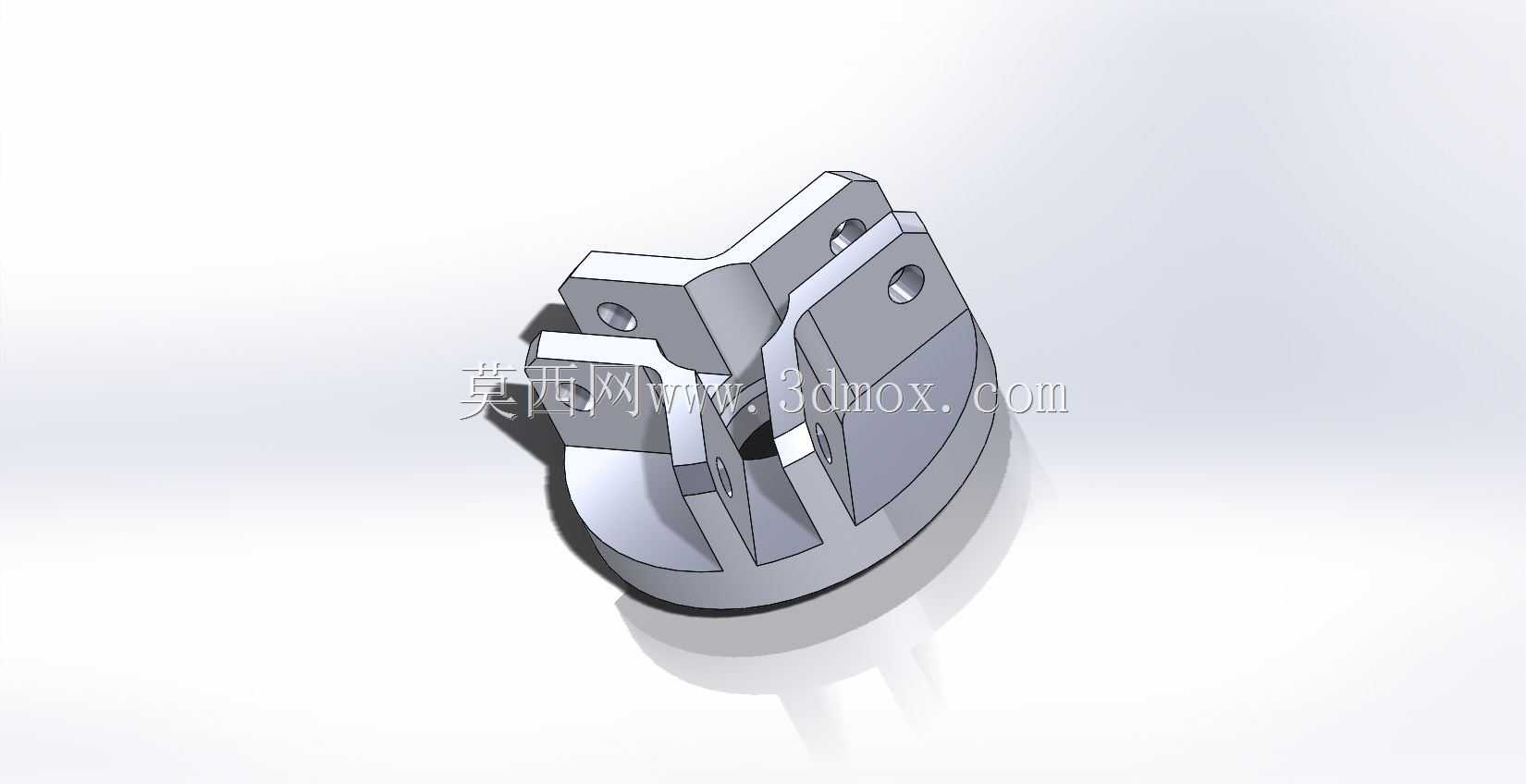

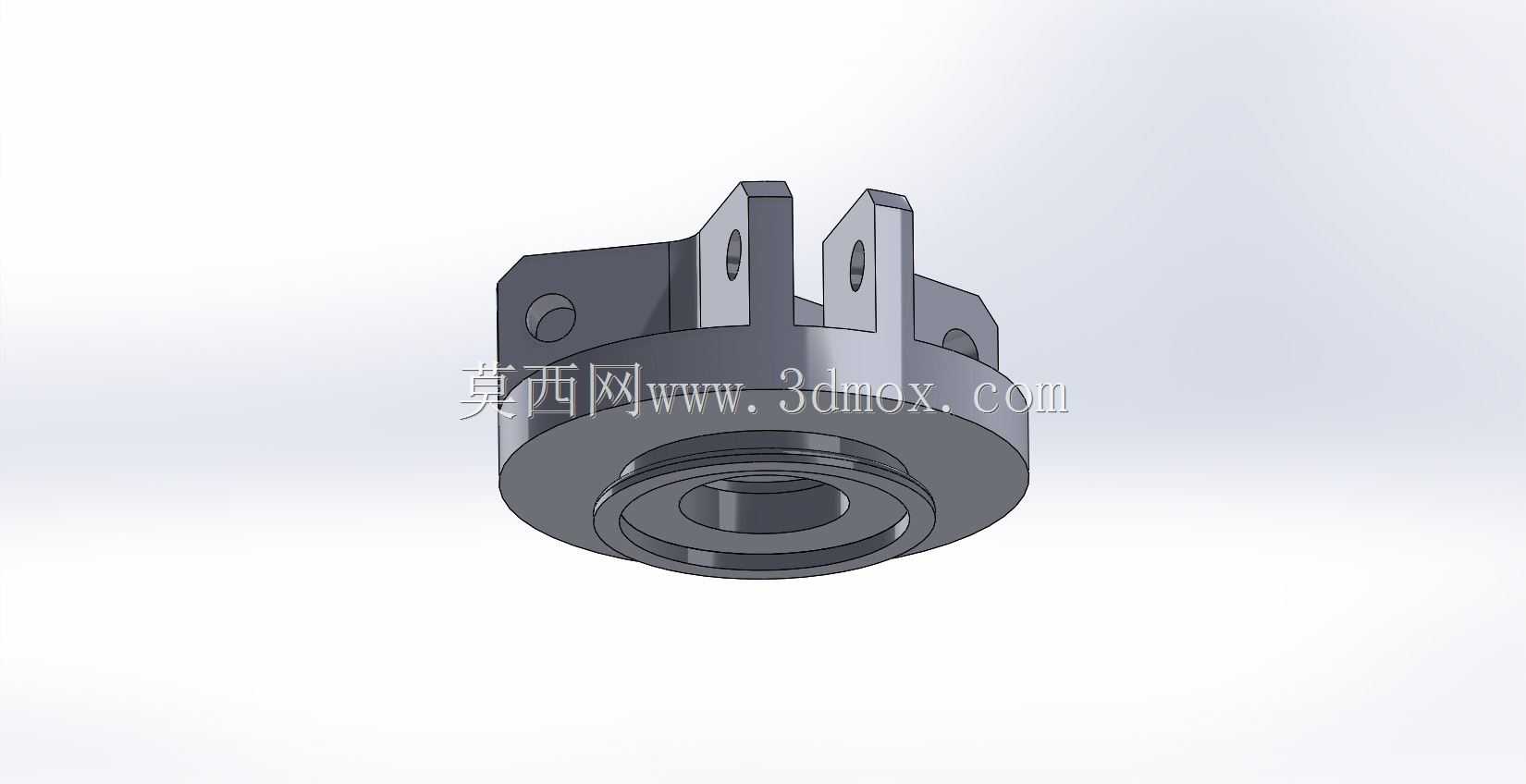

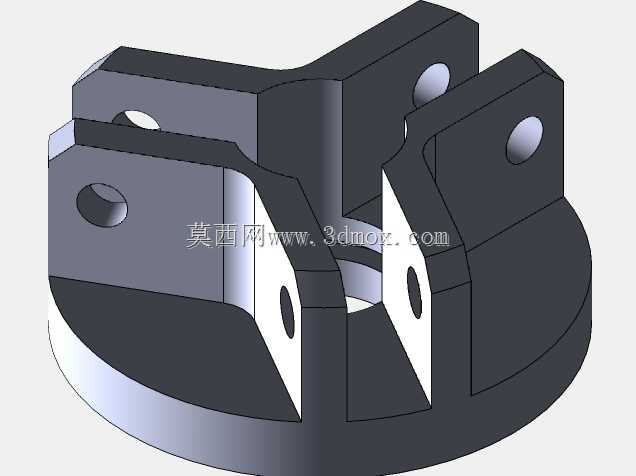

该连接件为多耳铰接式圆形安装基座，主要应用于工业自动化产线、工装夹具系统、液压管路支撑以及轻型机械设备的机架连接场景，可作为多杆铰接的交汇承载基座，实现多方向杆件的铰接固定与载荷传递，在需要多点位铰接支撑的设备结构中承担核心连接节点的作用，能够同时承接来自三个不同方向的铰接杆件载荷，将分散的杆件作用力均匀传导至底部安装面，避免局部应力集中导致的结构失效。从功能特性来看，该基座底部为整圆形安装法兰面，可通过圆周方向的紧固件实现与安装基面的牢固贴合，保证整体连接的稳定性；上部均匀分布三组带通孔的铰接耳板，每组耳板采用双板平行开槽结构，可嵌入对应杆件的连接端后通过铰接销轴实现转动连接，耳板上的通孔经过同轴度设计，保证销轴安装后铰接转动顺畅无卡滞，同时耳板与底部基座采用一体化圆弧过渡结构，有效降低应力集中系数，提升结构的抗疲劳载荷能力。设计过程中，首先根据需要承载的铰接点位数量确定三组耳板的周向分布角度，保证各方向杆件的运动行程互不干涉，同时匹配对应铰接销轴的直径确定耳板通孔尺寸，根据承载载荷大小核算耳板厚度与根部过渡圆角半径，避免受载时耳板出现弯折断裂；底部法兰的直径尺寸根据安装基面的允许安装空间确定，法兰厚度满足紧固件的沉头安装与承压强度要求，中心预留的通孔可用于穿设线缆、管路或者实现中心定位，适配不同场景的安装需求。在安装边界方面，该基座底部法兰为整圆结构，安装时需要预留与法兰直径匹配的圆形安装平面，三组耳板沿周向均匀分布，安装时需确认各耳板的朝向与对应铰接杆件的运动方向一致，耳板开槽宽度适配对应连接端的厚度，保证铰接后杆件在设计摆角范围内运动时不会与基座本体发生碰撞，整体结构紧凑，在有限的安装空间内实现了三个方向的铰接连接功能，无需额外增设转接件即可完成多杆交汇的连接需求，有效简化了设备的整体连接结构，降低装配复杂度，同时一体化的结构设计减少了装配累积误差，提升了整体连接的刚性与位置精度，适合在中等载荷的铰接连接场景中使用，可广泛适配各类需要多点铰接支撑的机械设备结构。
