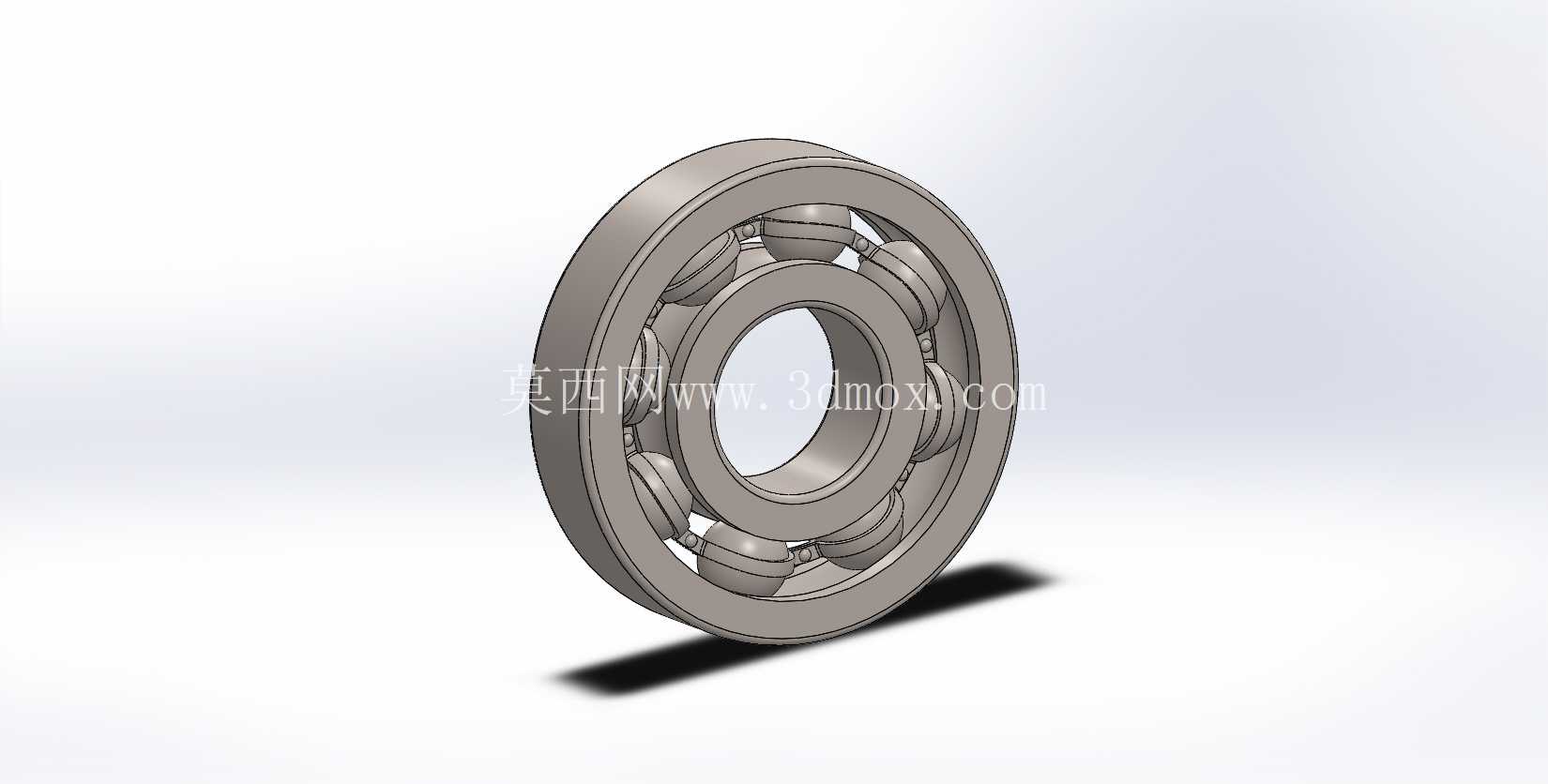

深沟球滚动轴承机械结构三维数模

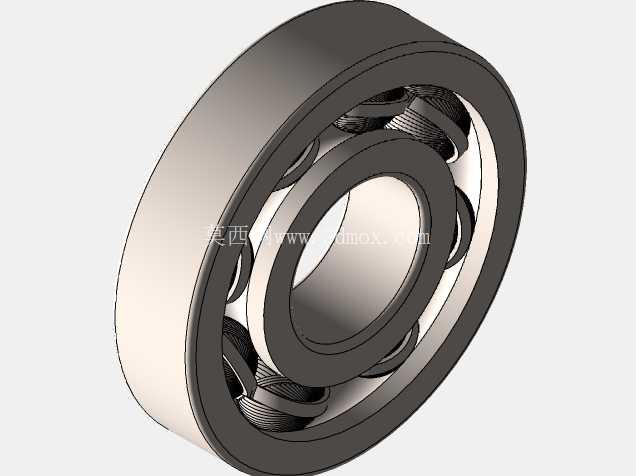

　　在各类旋转传动设备的结构设计中，滚动轴承是应用覆盖范围最广的核心支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴支撑端、减速机输入输出轴系、液压泵转子支撑位，几乎所有存在连续旋转运动的机械结构，都需要依靠这类轴承完成旋转轴的径向与轴向载荷承载，同时将轴系运转过程中的摩擦系数控制在极低水平，减少动力传输过程中的无谓损耗。这款深沟球结构的滚动轴承，采用最经典的双滚道配钢球滚动体的结构形式，内圈与轴颈采用过盈配合实现周向固定，外圈与设备轴承座孔采用过渡或间隙配合完成安装定位，保持架将多颗球形滚动体均匀分隔在内外圈的弧形滚道之间，避免滚动体在运转过程中发生相互摩擦、挤压碰撞的问题，保证每个滚动体都能在滚道内均匀承受载荷，平稳完成滚动循环。

　　从设计逻辑来看，这类轴承的滚道曲率半径与滚动体直径的匹配度是核心设计要点，滚道曲率略大于钢球半径，既能保证钢球与滚道之间拥有足够的接触面积承载径向载荷，又能预留合理的润滑脂存储间隙，避免运转过程中出现干摩擦；同时滚道的加工精度、圆度、粗糙度要求直接决定了轴承运转时的振动值与噪音水平，在高速运转场景下，滚道的形位公差控制甚至会直接影响整套轴系的运转寿命。在实际选型应用中，这类轴承的安装边界尺寸需要严格匹配轴系设计要求：内圈内径与配合轴颈的公差带需要根据载荷特性选择，承受循环重载的场景下通常选用k6、m6级别的过盈公差，避免内圈与轴颈在运转过程中出现相对滑动造成轴颈磨损；外圈外径与轴承座孔的配合则需要根据轴承是否需要轴向游动调整，选择H7或者JS7级别的公差，预留合理的安装间隙方便装配调整。

　　轴承的宽度尺寸需要匹配轴承座的安装孔深度，同时预留端盖密封件的安装空间，避免装配后出现轴向间隙过大导致轴系窜动，或是间隙过小造成轴承运转时温升过高出现抱死问题。不同于角接触轴承、圆锥滚子轴承这类可承受较大单向轴向载荷的轴承类型，这类深沟球结构的滚动轴承主要以承受径向载荷为主，同时可以承受一定数值的双向轴向载荷，在轴系设计中通常成对使用，分别布置在轴的两端支撑位，既可以完成轴系的径向定位，也能对轴系运转过程中产生的轴向窜动进行限制，不需要额外加装复杂的轴向限位结构，整体装配流程简单，后期维护更换也十分便捷。

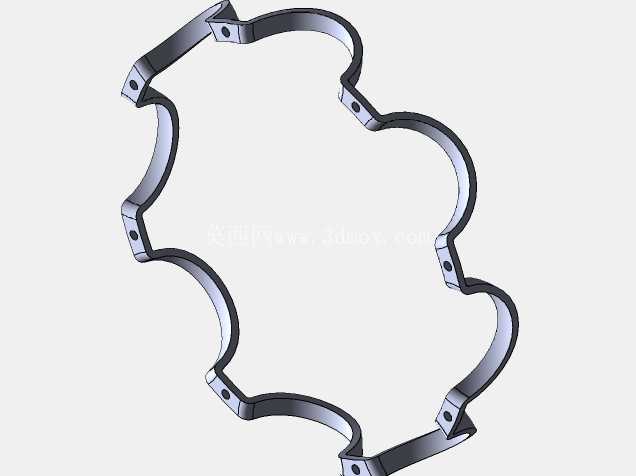

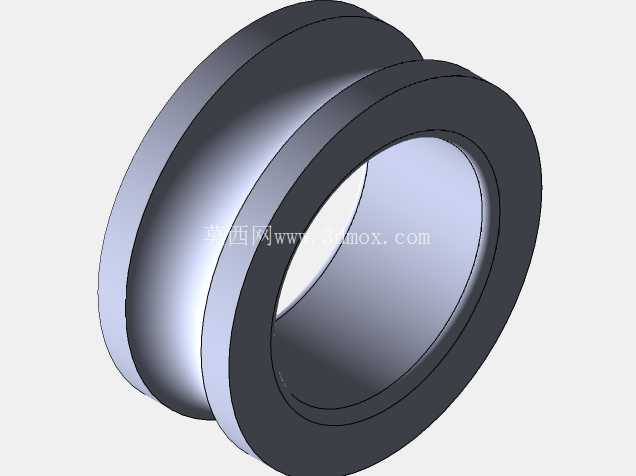

　　在建模过程中，需要重点还原内外圈滚道的弧形曲面特征、滚动体的球形轮廓、保持架的兜孔结构，同时要保证所有零件的装配约束关系符合实际装配逻辑：滚动体与内外圈滚道之间保持合理的接触间隙，保持架的兜孔与滚动体之间预留活动余量，装配完成后内圈可以相对外圈实现顺畅的周向旋转，不存在结构干涉问题。这类轴承的密封结构通常分为开式、双面铁封、双面胶封几种形式，开式结构主要应用在有独立润滑系统的设备内部，依靠设备的集中润滑系统持续供给润滑油；带密封的结构则在出厂时预填了长效润滑脂，可以直接安装使用，不需要后期定期加注润滑脂，适合应用在维护不便、对密封防尘有要求的户外设备或者小型机电产品中。在实际设备运行过程中，轴承的安装工艺也会直接影响其使用寿命，装配时不能直接敲击轴承内外圈端面，需要采用专用套筒均匀压装配合面，避免滚道受到冲击载荷出现凹坑，导致运转时出现异响、振动超标的问题；同时装配前需要对配合面进行清洁，去除毛刺、铁屑等杂质，避免杂质进入滚道内部造成滚动体与滚道的磨粒磨损，大幅缩短轴承的实际使用寿命。
