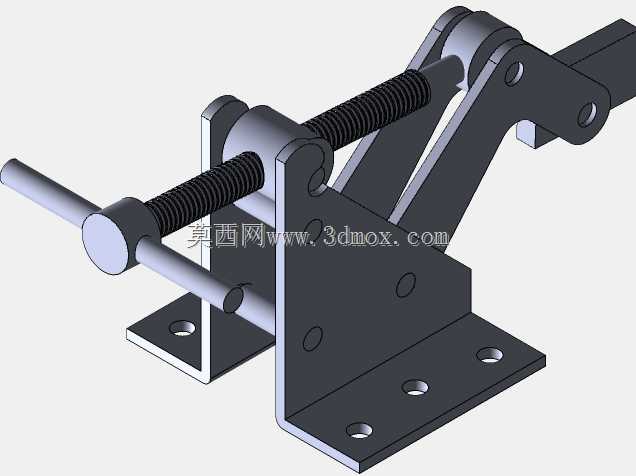

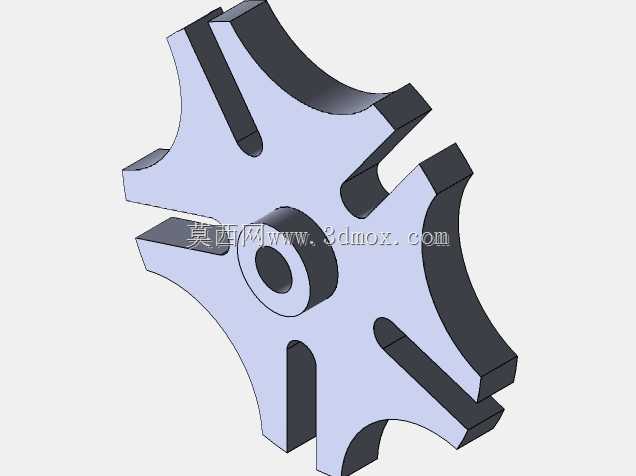

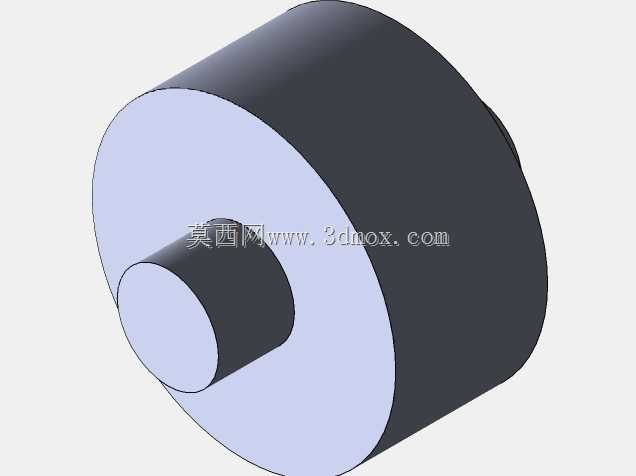

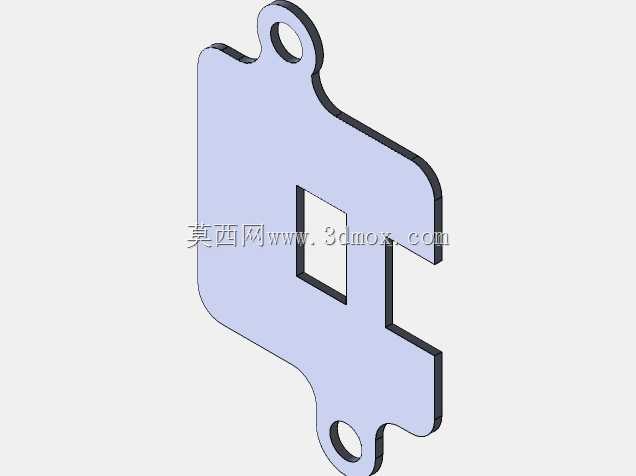

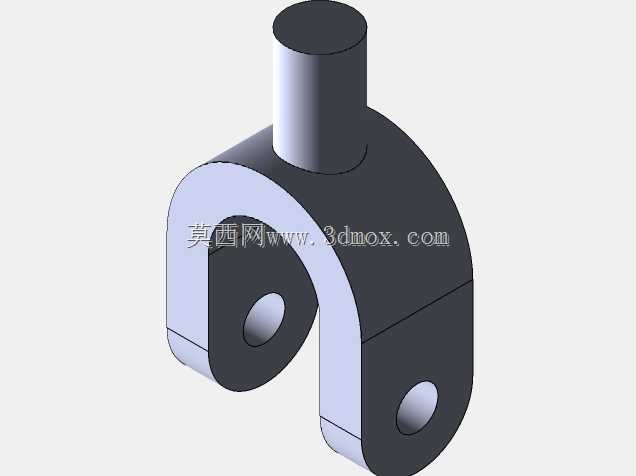

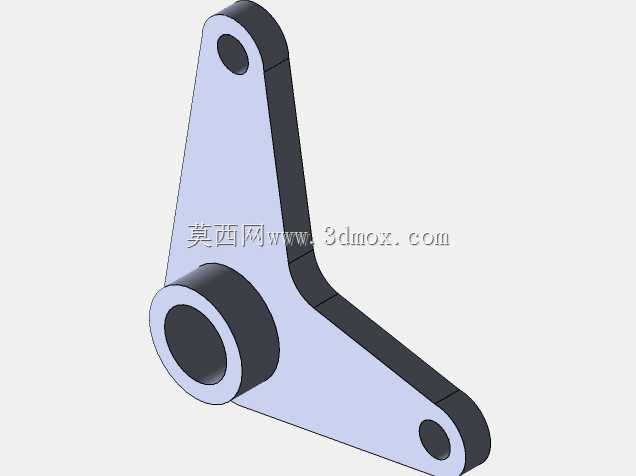

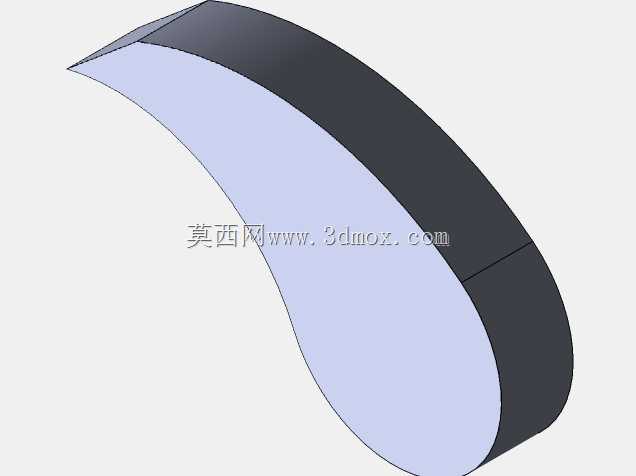

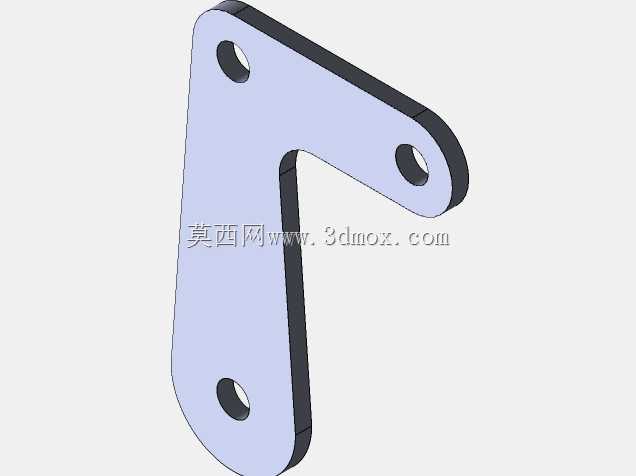

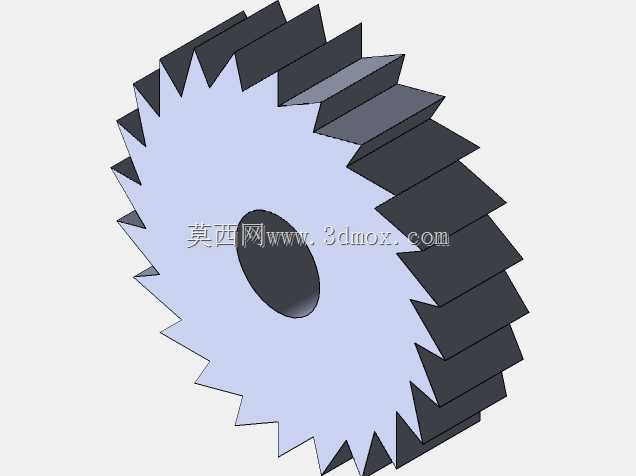

卧式双螺杆手动快速压紧夹持机构

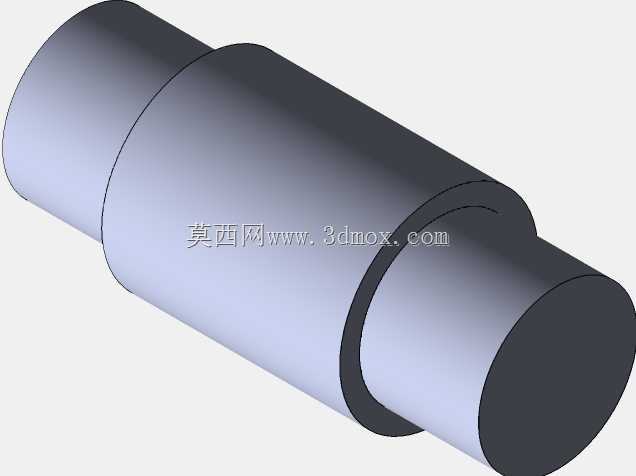

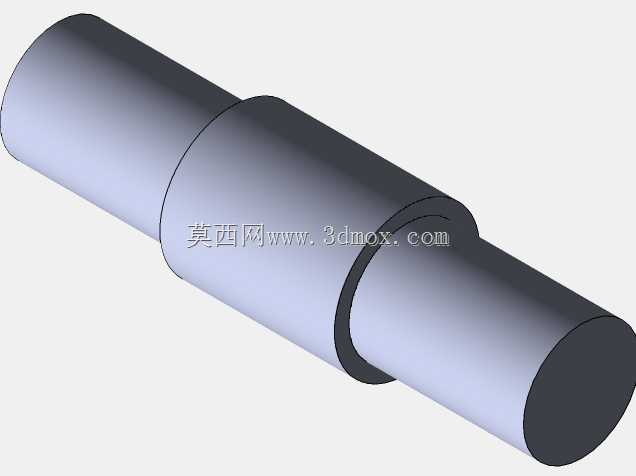

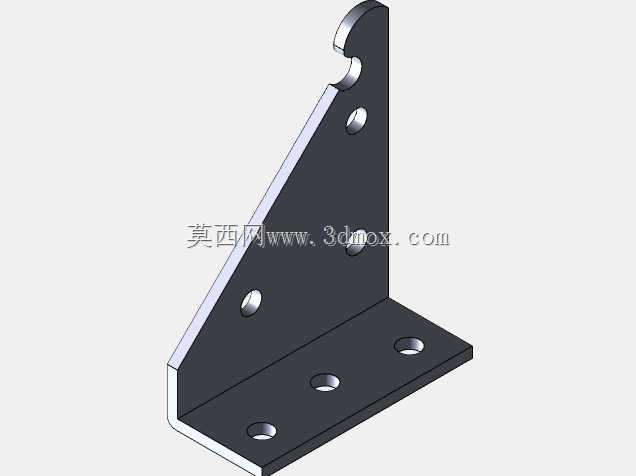

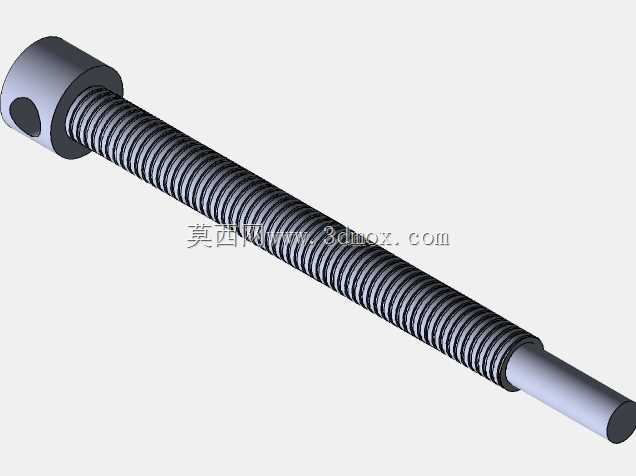

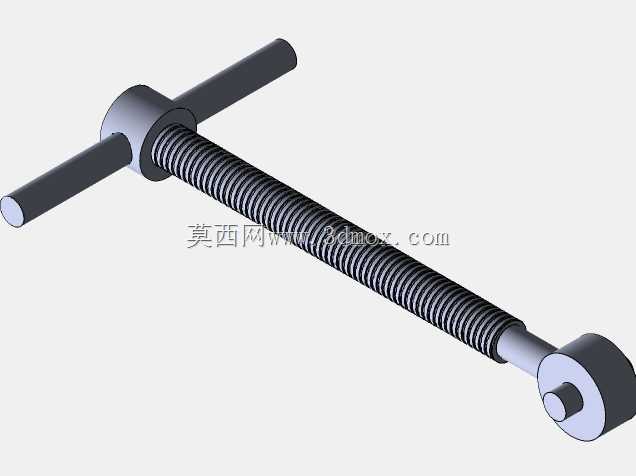

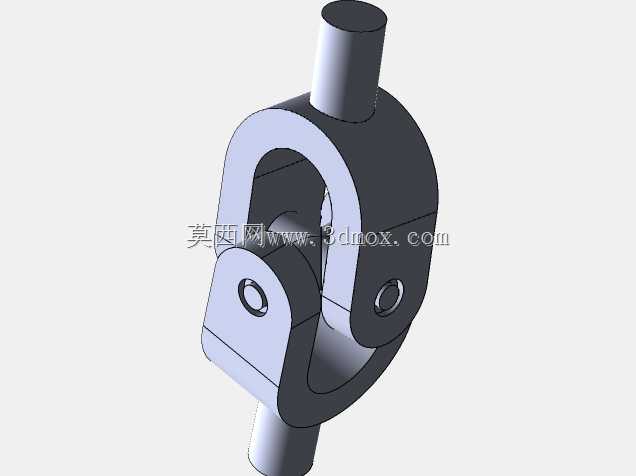

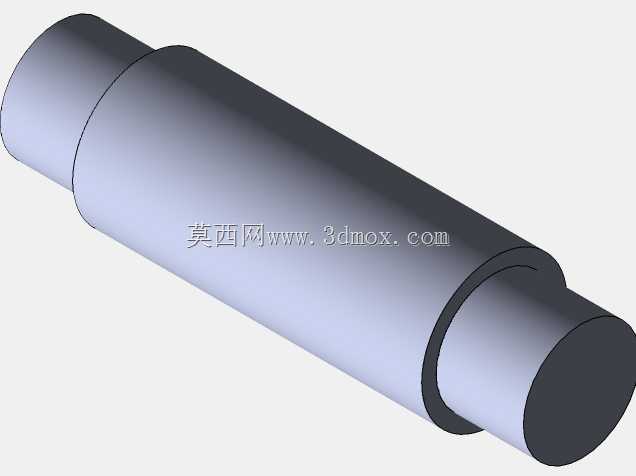

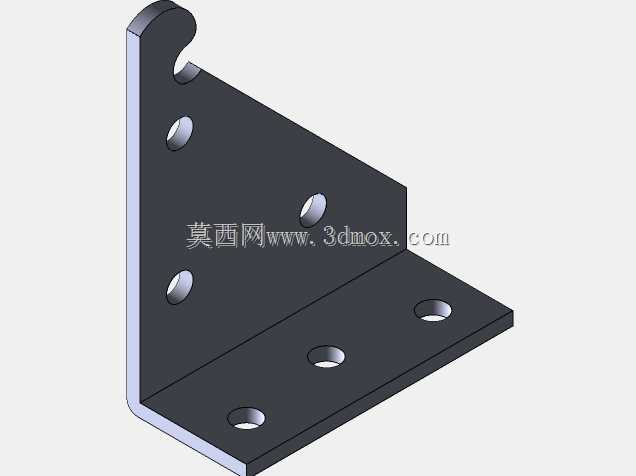

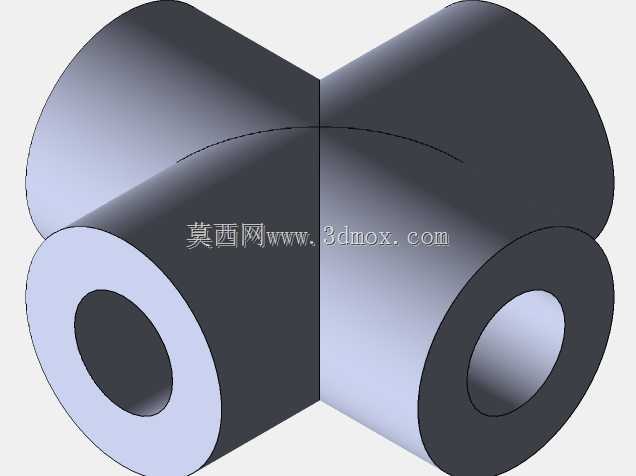

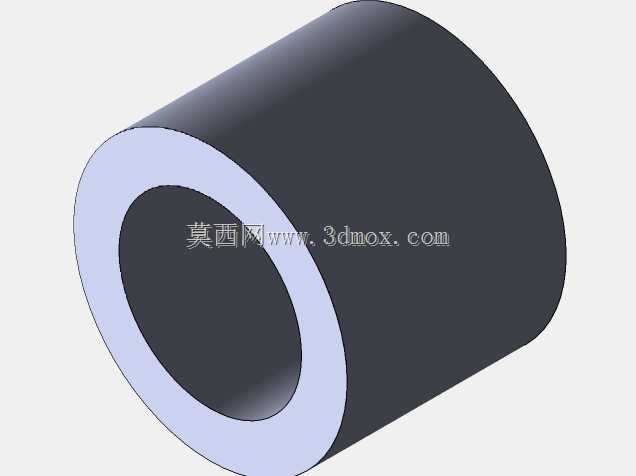

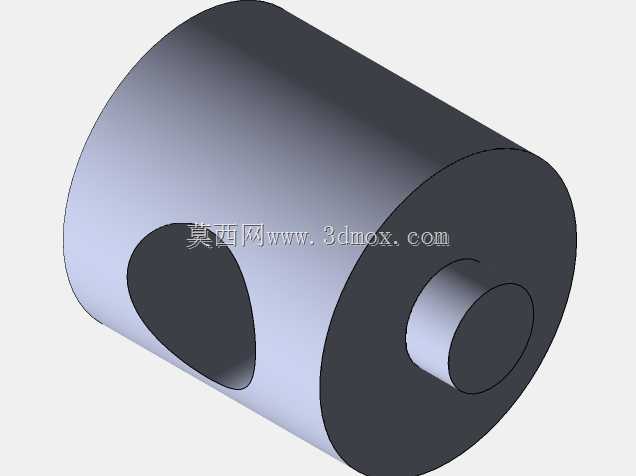

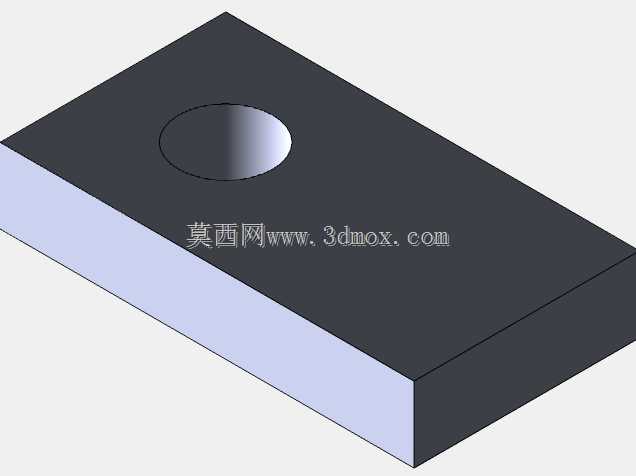

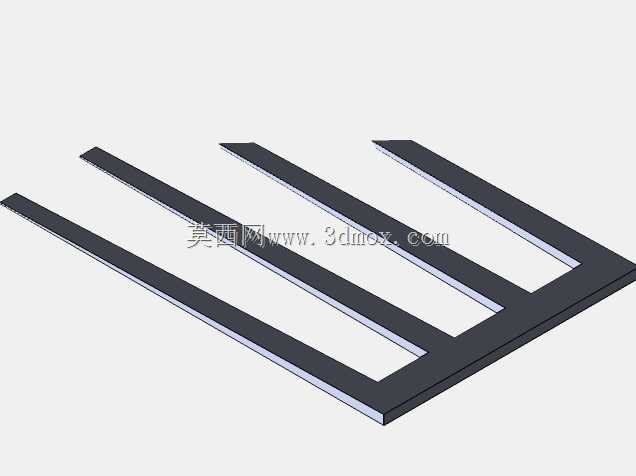

这款手动夹紧机构是工装夹具领域常用的压紧执行构件，广泛应用于小型工件焊接工位、木质板材加工定位、薄壁零件装配固定、电子元器件组装治具等场景，在小批量多品种的离散加工场景中，无需外接气源、电源即可完成工件的快速压紧与松脱，适配没有动力源配套的零散作业工位，也可作为自动化生产线的备用手动夹紧单元，在设备调试、临时补加工环节提供稳定的夹持力。从实际用途来看，该机构通过杠杆与螺纹传动的组合，将操作人员施加在操作手柄上的较小输入力放大后传递到压合端，对放置在底座安装面上的工件施加垂直方向的压紧力，避免工件在加工、装配过程中出现位移、翘曲，保证加工基准的一致性，相比纯螺纹压紧的夹具，该结构结合了肘杆机构的死点锁止特性，压紧状态下不会因为加工过程中的振动出现松脱，压紧力保持稳定，同时操作行程比普通螺旋夹具更长，开合范围更大，方便取放厚度差异较大的不同工件。在功能特性上，该机构采用双导杆平行布局，两根带梯形螺纹的传动杆同步动作，压头运动过程中始终保持与安装底座平行，不会出现单杆结构的压头偏摆问题，对异形工件、大尺寸平板类工件的压紧贴合度更好，不会压伤工件表面；底座采用L型折弯支撑结构，底部安装板预留了多个圆形安装孔，既可以通过螺栓直接固定在标准工作台的T型槽上，也可以配套定制连接板安装在专用工装板上，安装适配性强；操作手柄采用加长力臂设计，操作人员无需借助额外工具即可完成锁紧操作，锁紧到位后杠杆结构进入机械死点，即便受到反向冲击力也不会自行解锁，安全冗余度高。设计思路上，该结构优先考虑了手动操作的省力性与可靠性，将螺纹传动的大传力比特性与肘杆机构的自锁特性结合，既避免了纯肘杆夹具行程小、适配工件厚度范围窄的问题，也解决了纯螺旋夹具操作速度慢、长时间受振易松动的缺陷；结构上所有铰接位置都采用销轴转动连接，传动过程中摩擦阻力小，长期使用磨损后也可以通过更换销轴快速维护，无需整体更换构件；压头位置预留了扩展安装接口，可以根据被夹持工件的外形更换橡胶压头、金属压块、V型压座等不同端头，适配不同材质、不同外形的工件夹持需求。从安装边界来看，该机构底座安装板的孔位按照标准工装孔距设计，安装时需要在工作台面预留对应螺栓过孔的安装空间，操作手柄的转动范围内不能有其他构件遮挡，保证操作时手柄可以完整转动到锁紧死点位置；压头的最大开合高度可以通过调整螺纹旋合长度进行小范围微调，适配不同厚度的工件装夹，整体结构紧凑，占用工作台面面积小，适合在多工位并排布置的工装台上密集安装使用。
