三位欧标带开关排插结构设计

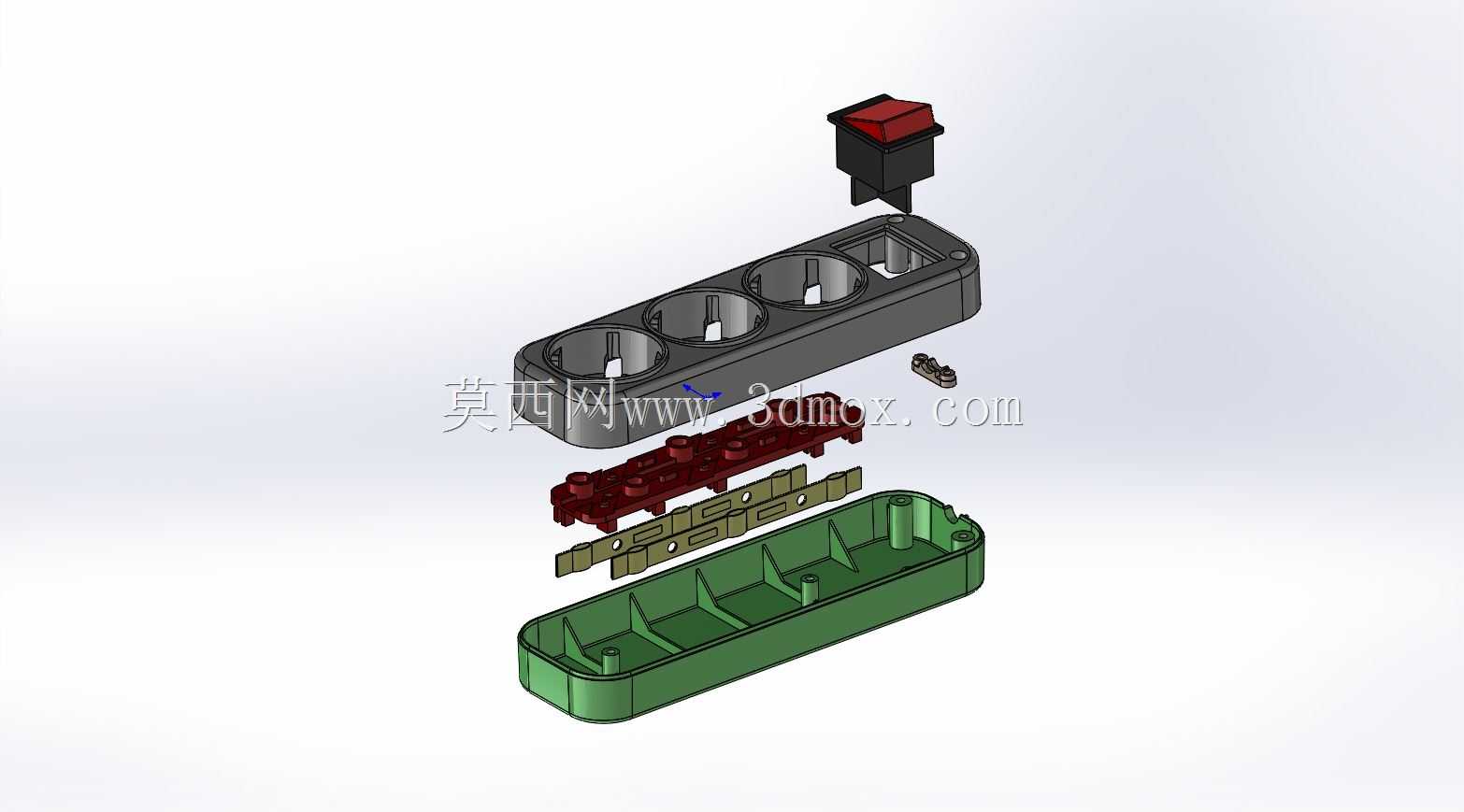

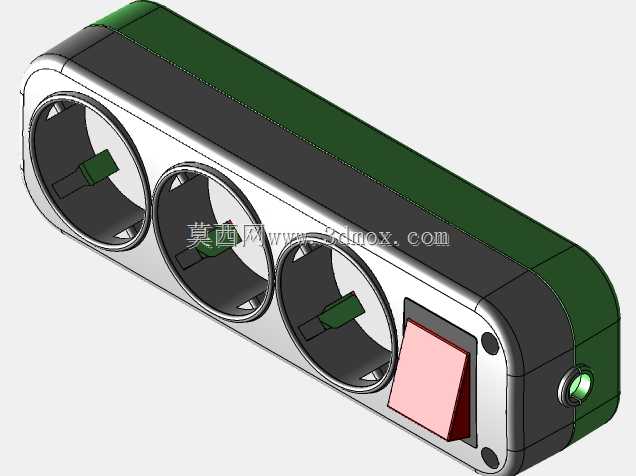

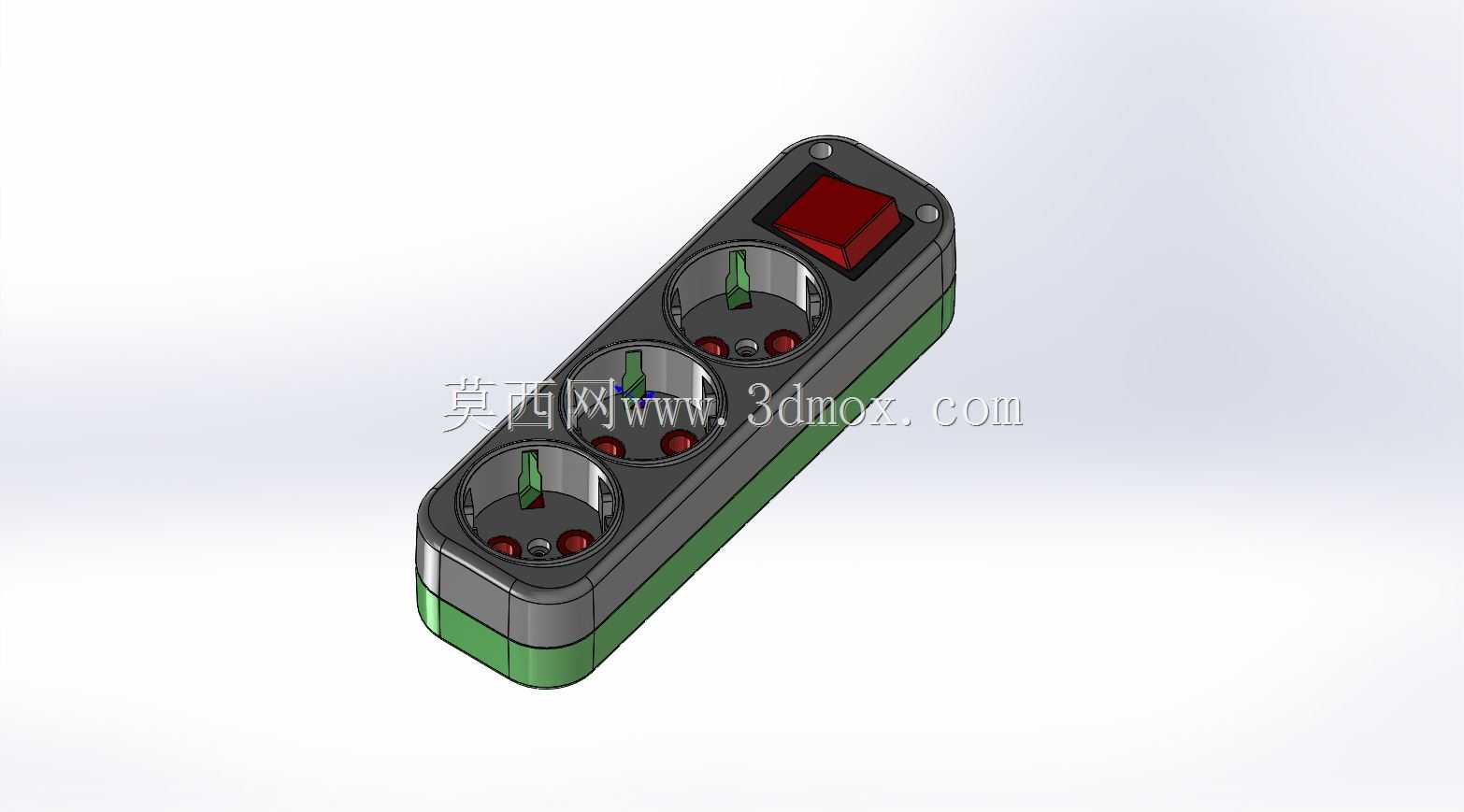

这款三位欧标带开关排插主要应用于民用室内供电拓展场景，适配欧标Type F接地插头的用电设备接驳需求，常见于办公桌面、家庭起居空间、小型工作室等需要拓展墙面插座接口数量的场景，能够同时为三台符合欧标插头规范的用电设备提供稳定的市电接驳，自带的独立开关可实现整排供电的通断控制，无需频繁插拔插头即可切断设备供电，有效减少插头反复插拔带来的接触件磨损，提升日常用电操作的便捷性。产品功能设计上充分考虑日常使用的安全需求，插座位采用下沉式防护结构，内部载流件为一体化铜质冲压结构，能够保证大电流工况下的接触稳定性，降低接触电阻带来的发热风险；侧边设置的红色船型开关带有明确的通断标识，操作行程清晰，按压反馈明确，用户可直观判断当前供电状态；外壳采用上下扣合的装配结构，边缘做了圆弧过渡处理，避免尖锐边角带来的磕碰风险，外壳主体采用耐冲击阻燃工程塑料材质，能够满足日常使用中的抗摔、耐热阻燃要求，侧边的绿色装饰条既可以作为上下壳的装配对位标识，也能提升产品的外观辨识度。设计思路上优先平衡使用便利性与结构可靠性，三位插座沿壳体长度方向等距排布，相邻插座的中心间距经过反复校核，能够保证大尺寸电源适配器插入时不会出现相邻位干涉的问题，充分利用壳体的内部空间排布载流件与开关接线结构，在保证内部电气安全间隙的前提下尽可能压缩整体外形尺寸，壳体整体为长条形圆角长方体结构，长度适配三位插座的排布需求，宽度控制在单手握持可轻松移动的范围内，厚度适配常规墙面插座的插拔受力角度，放置在桌面时不会占用过多的台面空间；安装边界上这款排插为桌面移动式设计，无需固定安装，底部可增设防滑胶垫提升放置稳定性，进线端设置在壳体端部，能够适配常规线径的电源护套线，出线位置做了防弯折护线结构，避免电源线反复弯折导致的线芯断裂问题，整体结构的装配公差控制在合理范围内，上下壳扣合后无明显缝隙，开关与插座模块的装配位置精准，插拔插头时不会出现壳体松动的问题，能够满足长期高频使用的结构强度要求。
