外螺纹法兰六角锥端定位连接件

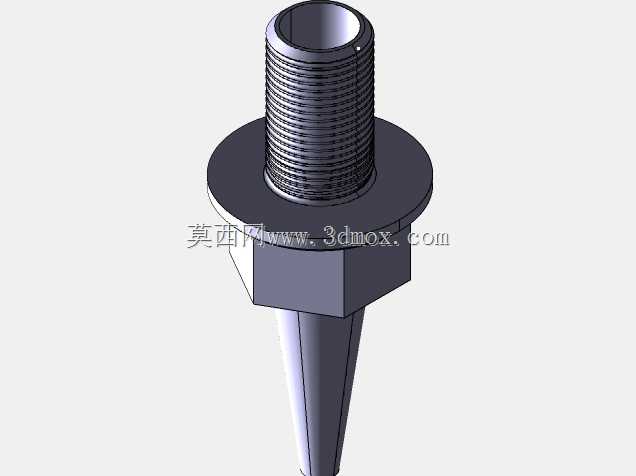

该款连接件是工业装配领域常用的复合型紧固定位零件，主要应用于液压管路接驳、工装夹具定位、小型设备机架拼接、气动系统终端固定等场景，可同时实现管路连通、部件锁紧、安装定位三重功能，在轻工机械、小型自动化设备、检测治具制作中有着较高的使用频次。从实际用途来看，它既可以作为流体管路的终端接头，通过上部外螺纹段与对应内螺纹的管路接口旋合，实现介质通路的密封连接，也可以作为定位销柱使用，依靠下部锥端快速对准安装板的定位孔，配合中部六角结构施加锁紧扭矩，将两个相邻部件牢牢固定，避免设备运行过程中出现连接错位、管路松脱的问题。在功能特性设计上，这款零件做了多段式的结构整合：上部的外螺纹段采用标准公制螺纹牙型，螺距均匀，牙型饱满，旋合过程顺滑无卡滞，可适配常规标准内螺纹接口，螺纹末端做了微小倒角处理，方便首次旋入时对准螺纹孔，避免乱牙损伤；中部的法兰盘为一体式结构，直径大于螺纹段外径，安装时法兰端面可完全贴合安装基体表面，增大接触受力面积，降低连接部位的压强，避免锁紧时压伤基体表面，同时法兰盘也能起到轴向限位的作用，控制螺纹旋入的深度，保证安装尺寸的一致性；法兰下方的六角结构采用标准对边尺寸设计，可适配常规开口扳手、套筒等锁紧工具，作业时无需特制工装即可完成拆装，六角与法兰、锥段的衔接处做了圆弧过渡处理，减少应力集中，避免反复锁紧过程中出现根部断裂的问题；下部的锥段采用小角度锥面设计，插入定位孔时可自动导正，即使安装孔存在微小的位置偏差，也能通过锥面的导向作用滑入到位，降低装配时的对位难度，提升装配效率。在设计思路上，这款零件采用一体化结构设计，将原本需要分开加工的螺纹接头、法兰垫片、锁紧螺母、定位导柱四个零件的功能整合到单一零件上，减少了装配时的零件数量，降低了供应链的管理成本，同时也避免了多零件组合装配带来的累积误差，提升了连接结构的整体刚性。从外形尺寸与安装边界来看，零件整体为轴向回转结构加六角锁紧位，上部螺纹段的长度可适配厚度在对应范围内的安装板，法兰盘的外径决定了安装时所需的周边避让空间，六角对边尺寸决定了锁紧作业时扳手所需的操作空间，下部锥段的长度与锥度适配对应直径的安装定位孔，安装时仅需在基体上加工对应规格的螺纹孔与定位过孔即可完成装配，无需额外加工复杂的安装槽位，对安装基体的加工精度要求较低，适配性较强。零件整体结构紧凑，没有多余的冗余结构，在保证连接强度与定位精度的前提下尽可能压缩了自身的体积与重量，适合在安装空间受限的小型设备内部使用，同时各段结构的受力路径清晰，轴向锁紧力通过法兰盘均匀传递到安装基体，螺纹段承受轴向拉力，六角段承受锁紧扭矩，锥段承受径向剪切力，各部位受力分配合理，可满足长期反复拆装的使用需求，不会出现局部结构过早失效的问题。
