多自由度喷涂机械手喷枪SolidWorks设计模型

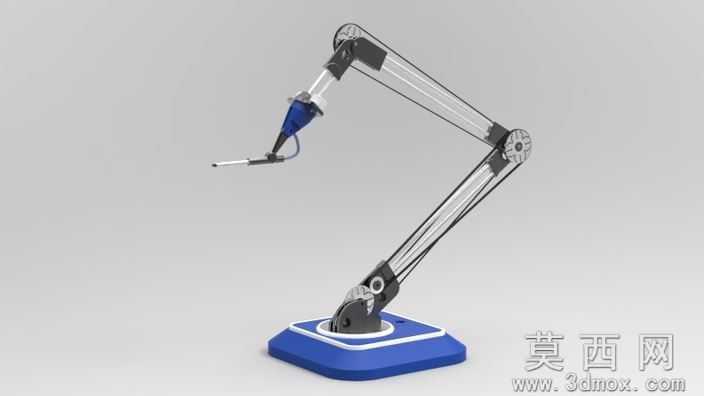

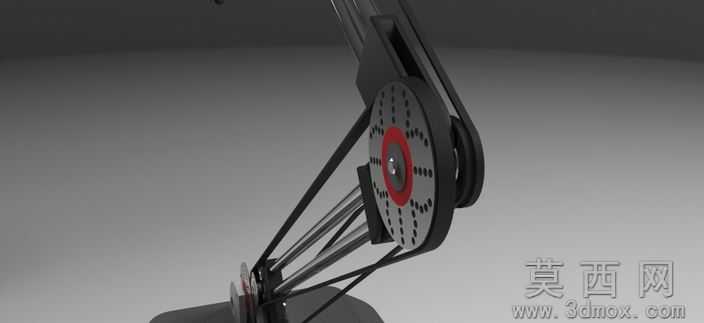

本模型为步进电机驱动的4自由度喷涂机械手喷枪结构，建模全程基于SolidWorks2011版本完成，是创作者早期的机器人手臂结构尝试作品，建模流程遵循从基座到末端执行器的自底向上设计逻辑：首先完成带防滑垫的方形底座结构建模，依次搭建大臂、中臂、小臂的连杆铰接结构，最后装配末端的喷枪执行组件，每处铰接位置都预留了对应步进电机的安装位与走线槽，完整还原了机械臂的运动副约束关系。参数设计层面，模型严格按照桌面级小型喷涂机械手的比例设定尺寸，底座长宽尺寸适配常规工作台摆放，各段臂长比例经过运动仿真验证，可实现覆盖常规喷涂作业范围的灵活转动，关节处的铰接轴、紧固螺丝等标准件均按照通用五金件参数建模，无需额外调整即可直接调用标准件库替换。渲染材质方面，模型对不同部件做了区分化材质设置：底座采用哑光蓝色工程塑料材质，臂杆主体采用银灰色金属质感材质搭配黑色碳纤维纹理装饰条，末端喷枪采用蓝色工程塑料与金属喷嘴的组合材质，铰接位置的旋钮做了金属镀铬质感处理，整体渲染效果清晰展示各部件的结构边界与材质区分，附带的效果图文件完整呈现了机械臂的不同姿态展示效果。结构原理上，该机械手依靠4处铰接关节的独立转动实现末端喷枪的位姿调整，每处关节对应一台步进电机提供动力，通过连杆传动实现臂杆的俯仰、摆动动作，末端喷枪可独立调整喷涂角度，能够适配小工件表面喷涂、模型上色等场景的作业需求，底座内置的走线槽可将所有电机线路整合引出，避免臂杆运动过程中出现线路缠绕问题。软件兼容层面，模型原生为SolidWorks2011版本创建，包含完整的零件图、装配体文件与渲染效果图，可直接在SolidWorks2011及以上版本中打开编辑，也可导出为STEP、IGS等通用三维格式，适配UG、ProE、CATIA等主流三维设计软件的导入需求，不会出现特征丢失、装配错位等问题。研发教学应用层面，该模型可作为机械原理课程中多自由度连杆机构、步进电机驱动机械臂的教学演示案例，帮助学习者理解串联机械臂的运动学原理与装配逻辑，也可作为个人DIY小型喷涂机械手、桌面级作业机械臂的设计参考原型，适合用于个人项目练习、三维建模学习、结构方案验证等场景，使用者可在该模型基础上调整臂长参数、更换末端执行器，拓展出搬运、点胶等不同功能的小型机械臂方案。
