方管焊接式承载车架底盘框架结构

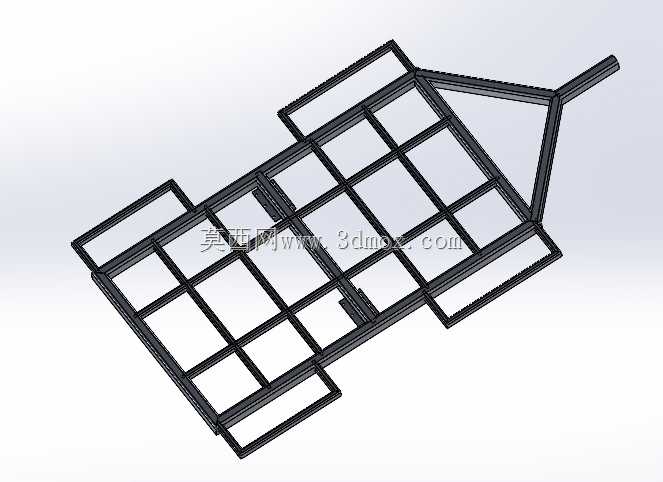

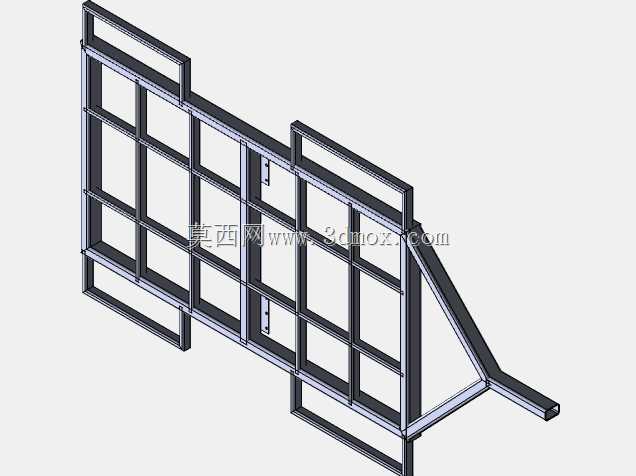

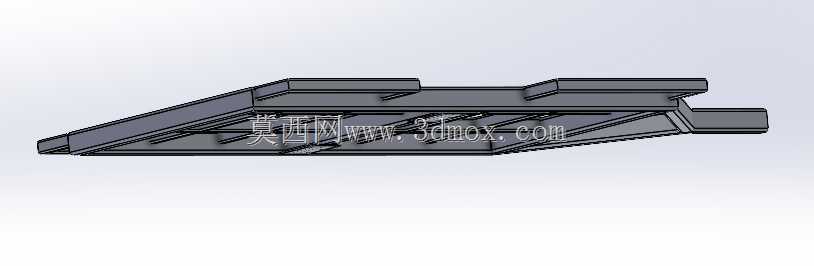

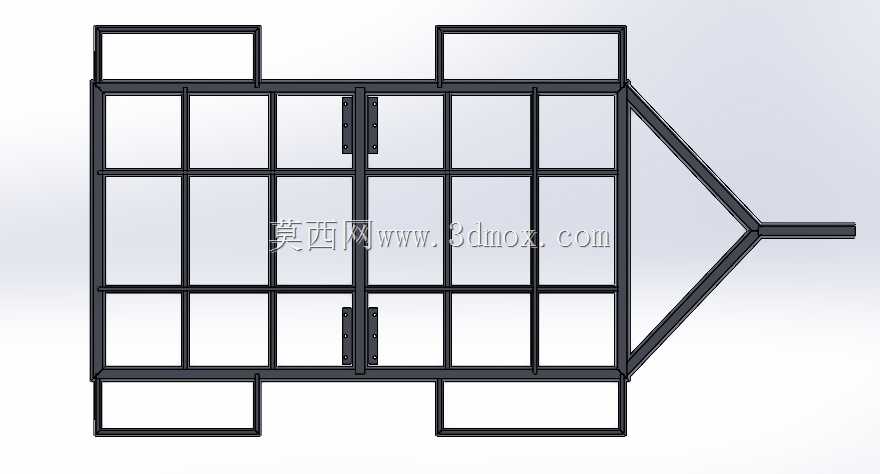

该框架式底盘结构主要面向小型低速行走作业装备、短途转运载具、小型工程作业小车的承载基体使用场景，可作为电动巡检车、厂区物料转运小车、小型农用作业机具、非标自动化行走设备的底部承载基体，承担整车载荷传递、部件安装定位、行走机构固定的核心作用，是行走类装备的核心承载基础构件。整个底盘采用等截面矩形方管作为主体搭建材料，通过焊接拼接形成整体空间框架结构，摒弃了传统整块板材冲压底盘的厚重设计，在保证结构强度的前提下大幅降低了自身重量，同时框架内部的镂空格构空间可灵活布置电池组、控制模块、液压管路、传动组件等车载部件，无需额外在底盘上开设大量安装避让孔，提升了空间利用率。设计过程中优先考虑载荷传递路径的合理性，底盘前部收窄的三角延伸段为转向机构安装预留了充足的摆动空间，可适配转向桥、舵轮等不同转向组件的安装需求，两侧外伸的边框结构用于固定行走轮组、悬挂减震组件，中部密集排布的横向与纵向方管肋条将整个承载面分割为多个独立的承载单元，可根据上部搭载设备的安装需求灵活选择固定点位，适配不同尺寸、不同重量的上部作业装置安装，无需对底盘主体结构进行二次切割改造。底盘整体外轮廓根据行走设备的通行边界设计，整体宽度满足常规厂区通道、田间作业便道的通行宽度要求，前部收窄结构可减小转向时的扫掠半径，提升狭小空间内的通行灵活性，底部预留的离地间隙可满足非硬化铺装路面的通行需求，避免行驶过程中框架底部与路面凸起物发生剐蹭。框架的所有焊接节点均采用满焊工艺设计，连接处的受力经过合理分散，避免应力集中导致的框架变形，方管的壁厚选型兼顾了承载能力与轻量化需求，可承受上部搭载设备与额定载重的综合载荷，在满载状态下框架的形变量控制在允许范围内，保证上部设备运行的稳定性，同时框架边缘预留的安装孔位可直接固定外围护板、置物平台、作业机构支架等附属部件，具备极强的改装适配性，可根据不同的使用场景快速调整上部搭载配置，无需重新设计底盘主体结构，大幅缩短非标行走装备的开发周期。
