红色坎帕纳鼓式机械调节旋钮结构设计

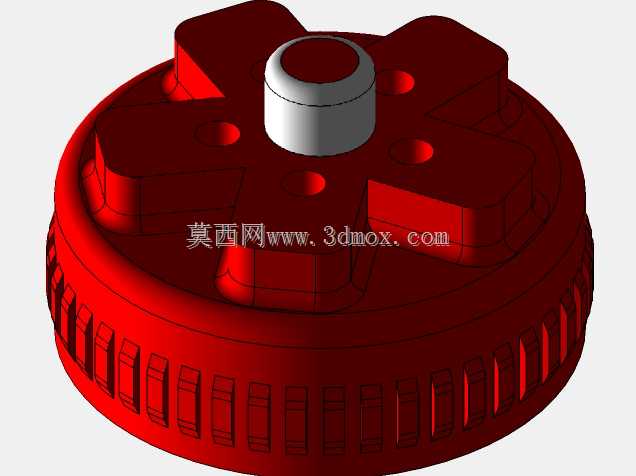

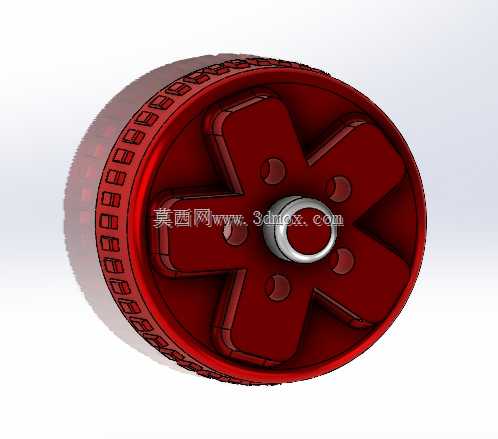

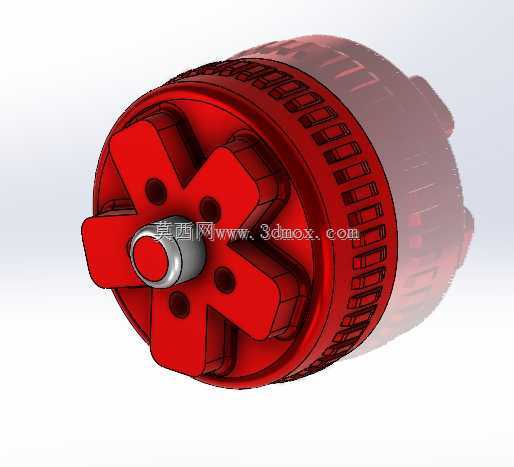

这款坎帕纳鼓式调节部件，多应用在中小型流体控制回路、桌面级实验设备调节端、小型机电设备的档位切换与参数微调场景中，作为人工手动操作的交互端部件，承担着将人手的旋转扭矩传递到内部阀杆、调节轴上，实现通路开合、参数档位切换、松紧度调节的核心作用，是设备与人操作交互的直接接触部件，其操作手感、防滑性能、结构可靠性直接影响设备的操作体验与调节精度。从功能特性来看，该部件整体采用鼓式矮胖圆柱构型，顶部中心设置凸起的同轴定位柱，可与内部调节轴的端面定位孔配合，保证旋转过程中旋钮与轴的同轴度，避免旋转过程中出现偏心晃动导致的调节卡顿、档位偏移问题；顶面均匀分布五处带圆弧过渡的凸起握持块，凸起块之间设置内凹的弧形避让槽，既能够在手指捏持旋转时提供足够的周向摩擦力，避免手上沾有少量油污或汗液时出现打滑，也能通过凸起块的分布形成清晰的档位触感反馈，操作人员无需目视即可通过触感判断旋转角度与大致档位，适合设备面板空间紧凑、操作视线受限的安装场景。部件侧壁整圈设计了等距分布的矩形防滑齿槽，齿槽采用外凸内凹的等宽设计，除了辅助顶部握持结构提供周向防滑力之外，还可以在需要较大扭矩锁紧的工况下，配合侧壁施力完成最终的锁紧操作，避免旋钮在设备长期运行产生的振动下出现松脱移位。从设计思路层面，该部件整体采用对称式构型，所有凸起与槽位均围绕中心轴线均匀分布，在注塑或机加工生产过程中无需设置复杂的侧向抽芯结构，能够有效降低生产加工的难度与成本，同时对称结构也保证了部件旋转时的质量均衡，高速调节旋转时不会产生偏心振动。在外形尺寸与安装边界上，该部件整体高度较低，径向尺寸大于轴向高度，安装后突出设备面板的高度较小，能够避免设备运输、日常操作过程中被意外磕碰导致旋钮移位或损坏；底部设计有贴合安装面板的平整端面，安装后可与面板表面紧密贴合，减少灰尘、液体从旋钮安装缝隙进入设备内部的概率，适配10-15mm直径的标准调节轴安装，安装时仅需从旋钮侧面的顶丝孔拧入紧固螺丝即可完成与轴的固定，无需复杂的安装工装，日常维护更换也十分便捷。部件所有棱边均做了圆角过渡处理，没有尖锐的棱角，操作人员手动调节时不会划伤手部，操作安全性更佳。
