方形法兰安装式铰接连接臂结构设计

该铰接连接臂是工业传动与支撑系统中常用的活动连接构件，主要应用于需要实现角度可调、相对转动的机械连接场景，常见于自动化生产线的工位调节机构、物流输送设备的导向组件、专用工装夹具的角度调整单元、农用机械设备的操作连杆系统中，能够在两个相对独立的构件之间传递载荷同时允许一定角度的相对转动，补偿安装与运行过程中产生的位置偏差，避免刚性连接带来的应力集中问题。

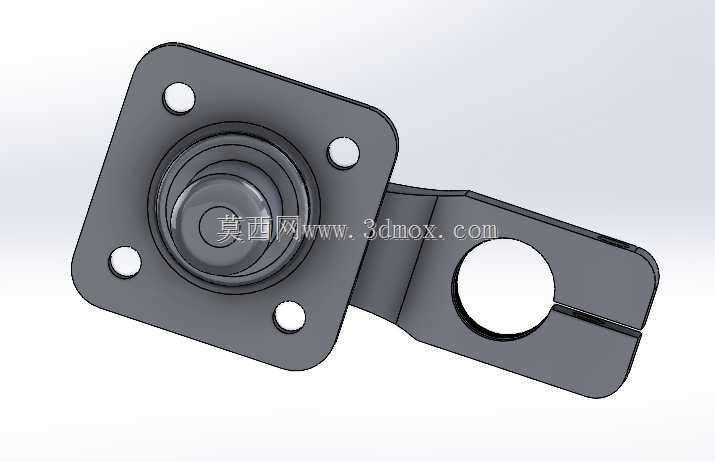

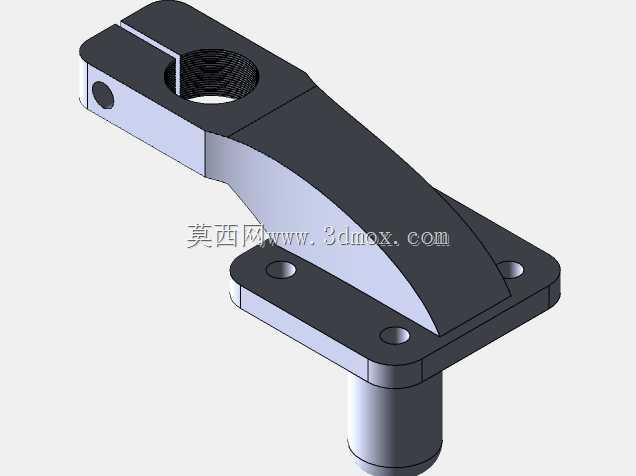

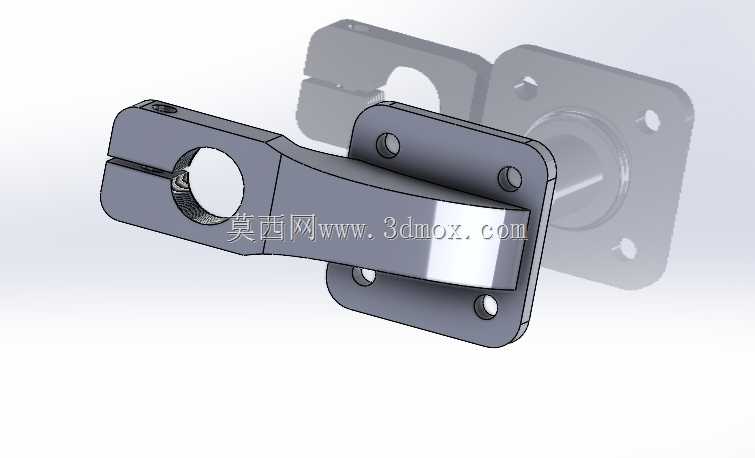

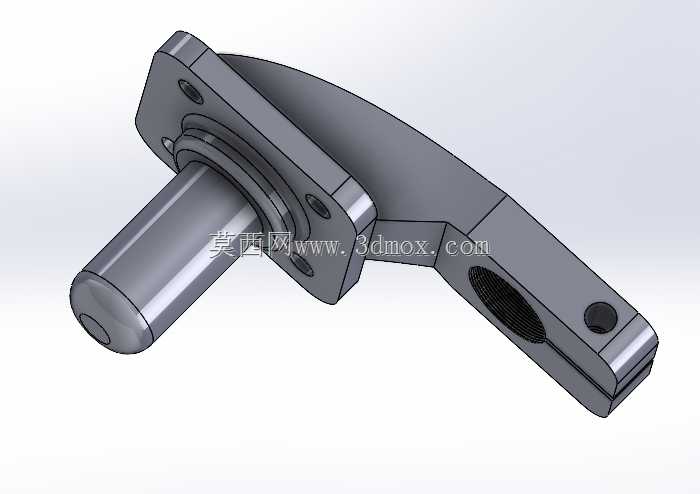

产品整体分为两个功能区段，一侧为方形法兰安装基座，基座上均匀布置四个贯通安装孔，可通过螺栓紧固件将整个构件稳定固定在设备的安装平面上，法兰中心设置带环形凸台的铰接转轴结构，转轴与基座为一体化成型结构，凸台结构能够提升铰接部位的抗剪切能力，承受径向与轴向的复合载荷，转轴内部设置多层阶梯轴孔结构，可适配不同规格的铰接销轴，降低配合面的磨损速率，延长构件的使用寿命。另一侧为带开口槽的夹紧连接臂，臂身从法兰基座侧边延伸而出，末端设置圆形贯通连接孔，孔侧开设贯通式开口窄槽，通过窄槽的弹性变形实现对穿入孔内杆件的抱紧夹紧，无需额外加工键槽即可实现无间隙连接，安装调整时只需松开夹紧部位的紧固件即可调整连接臂的相对角度与杆件的插入深度，调整到位后锁紧紧固件即可实现刚性固定，操作便捷且锁紧可靠。

设计过程中重点考量了铰接部位的转动灵活性与连接刚性的平衡，法兰基座的厚度根据常见工业场景的载荷需求设定，四个安装孔的孔位间距符合通用五金配件的安装尺寸规范，能够适配多数标准设备的安装面预留孔位，无需额外改孔即可完成安装；夹紧臂的长度经过力学优化，在保证足够夹紧力臂的前提下控制整体外形尺寸，避免与周边其他构件产生运动干涉，开口槽的宽度经过反复验算，既保证足够的弹性变形量实现顺畅装拆，又避免槽宽过大导致夹紧时臂身产生塑性变形。安装边界方面，方形法兰的四个角做了小圆角处理，避免安装时锐边划伤操作人员，铰接转轴的凸台高度略高于法兰安装面，保证转动过程中连接臂不会与安装平面产生摩擦，夹紧孔的端面与臂身侧面保持垂直，保证穿入的杆件与连接臂保持垂直姿态，避免偏载带来的额外磨损。整个构件采用等强度设计思路，各部位的壁厚根据受力大小做差异化设置，受力较大的法兰根部与铰接部位适当加厚，受力较小的臂身部位在保证刚性的前提下适当减重，整体结构紧凑，载荷分布均匀，能够在中等载荷的工业场景下长期稳定运行，适配多类需要可调铰接连接的机械结构需求。
