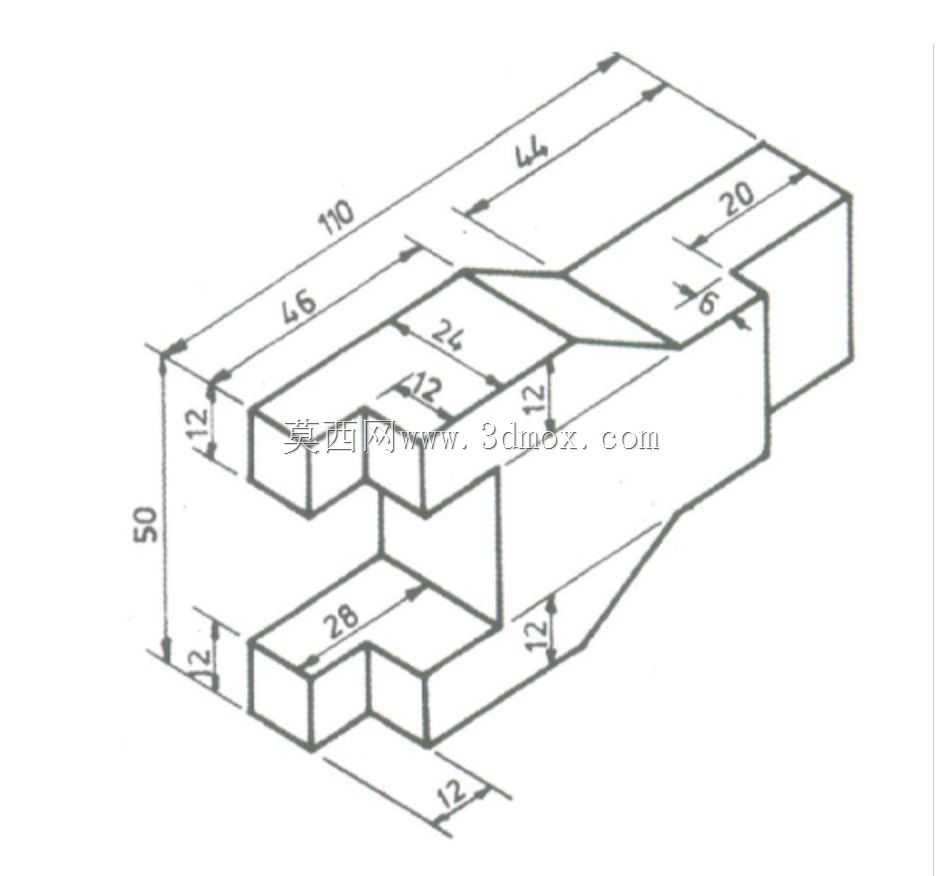

Catia基础练习用阶梯凸凹结构零件

该零件属于机械设计入门阶段的典型练习类实体结构件，主要面向三维建模基础技能训练场景，同时也可作为简单工装定位块、设备限位挡块的原型参考使用。在实际工业应用场景中，这类带阶梯凸台与凹口的块状零件常被用在小型装配工位的定位环节，或是作为非标设备内部的支撑隔件，承担相邻部件之间的位置限定、间距支撑作用，避免运动部件发生行程超界的碰撞问题，也可在简易夹具中作为卡位块使用，通过自身的凸凹结构与待加工工件的对应轮廓配合，实现工件的快速装夹定位，减少装夹校准的耗时。从功能特性来看，该零件为一体式实心结构，没有额外的活动组件，整体刚性充足，能够承受一定的轴向挤压力与侧向剪切力，下部开设的凹口结构可卡合在对应尺寸的导轨或凸棱上，上部的阶梯凸台则可与上方配套零件的凹槽形成嵌合配合，保证装配后不会发生横向的位置偏移，不同高度的阶梯面可分别对应不同安装高度的邻接部件，实现单零件同时适配多个装配面的支撑需求。在设计思路上，该零件采用了规则几何体叠加切除的建模逻辑，以底部矩形块为基础基体，向上通过拉伸凸台生成不同高度的阶梯段，再通过拉伸切除在下部加工出适配卡合的凹口，所有棱边均保留直角过渡，没有设置圆角或倒角，一方面是适配基础建模练习的技能点覆盖，让初学者掌握拉伸凸台、拉伸切除这两个最核心的基础建模命令的使用逻辑，另一方面直角结构也能保证定位配合时的接触精度，避免圆弧过渡带来的装配间隙。从外形尺寸与安装边界来看，该零件整体为竖置的长块状结构，高度方向尺寸大于长宽方向的截面尺寸，下部凹口的宽度与深度按照常规小型导轨的通用尺寸设计，上部阶梯的每一级台阶的高度差均等，安装时仅需将下部凹口对准配套的凸棱推入即可完成定位，不需要额外的复杂固定结构，整体占用的安装空间较小，可适配紧凑布局的小型设备内部安装需求，不会与周边的其他零部件产生空间干涉。
