槽轮间歇传动机构日内瓦结构设计

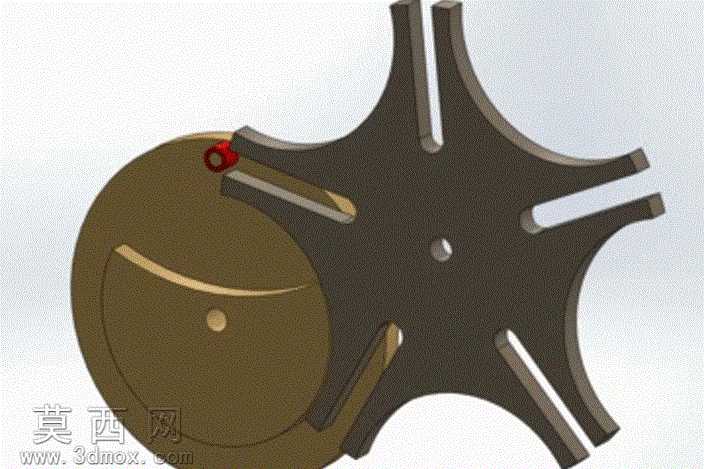

本作品为经典槽轮间歇传动机构，也就是常称的日内瓦机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计手册中槽轮机构的设计规范，对主动拨盘、从动槽轮、定位锁止弧、驱动圆柱销等核心部件进行了精准的尺寸约束与几何约束。建模阶段首先完成主动拨盘的基体绘制，通过旋转凸台生成拨盘主体结构，在拨盘对应半径位置拉伸切除出圆柱销的安装孔，装配标准圆柱销作为驱动件，同时在拨盘外缘构建与槽轮匹配的凹形锁止弧，保证槽轮在间歇静止阶段能够被可靠锁止，避免出现窜动偏移。从动槽轮部分采用多槽对称结构设计，本模型为四槽外槽轮结构，通过拉伸凸台生成槽轮基体后，采用拉伸切除命令加工出四个均匀分布的径向驱动槽，槽的宽度与圆柱销直径采用间隙配合公差，保证圆柱销能够顺畅进入与退出槽道，同时槽端做圆角过渡处理，避免运动过程中出现应力集中与卡滞问题。材质渲染阶段，主动拨盘赋予黄铜金属材质，调整材质的粗糙度、金属度与反射参数，还原铜质零件温润的金属质感与细微的表面加工纹理；从动槽轮赋予发黑处理的钢材材质，模拟工业精密零件经表面氧化处理后的深灰哑光质感，边缘做轻微倒角高光处理，体现金属零件的加工细节；圆柱销赋予红色工程塑料材质，与主体金属零件形成清晰的视觉区分，便于观察驱动件的运动轨迹。整体装配过程中添加了符合实际运动逻辑的配合约束，主动拨盘设置旋转马达驱动，圆柱销与槽轮槽道设置实体碰撞接触，能够完整模拟槽轮机构的间歇运动过程：当主动拨盘匀速旋转时，圆柱销进入槽轮径向槽带动槽轮做定角度转动，当圆柱销退出槽道后，拨盘的锁止弧与槽轮的外缘弧面贴合，槽轮保持静止状态，直至圆柱销进入下一个槽道重复驱动过程，精准还原了日内瓦机构将连续旋转运动转换为单向间歇步进运动的核心功能。设计过程中对槽轮的槽数、中心距、圆柱销回转半径等核心参数进行了优化，保证机构运动过程中无刚性冲击，传动平稳，可直接用于机械原理教学演示、自动化设备间歇送料机构的设计参考。
