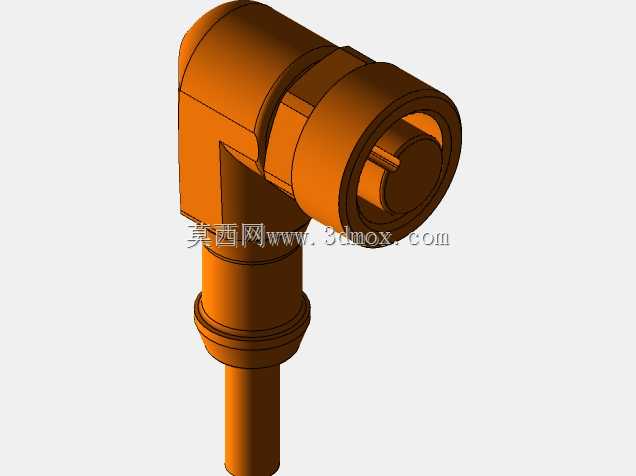

直角弯角式工业传感器连接接头结构

这款弯角式连接件主要面向工业传感检测场景的线路接驳需求，在离散制造产线、物流分拣设备、自动化装配工位、流体管路监测点位中，常配套接近开关、光电传感器、压力传感单元使用，解决狭小安装空间内的线缆转向接驳问题，避免直头接头在设备紧凑布局中出现线缆过度弯折、接头受力松脱、与周边运动部件剐蹭干涉的常见故障。从实际使用功能来看，该接头一端为插接锁紧结构，可与传感器尾部的接驳端口快速对位卡合，内置的密封结构能阻挡车间环境中的切削液飞溅、粉尘侵入，适配工业现场多油污、多浮尘的复杂工况；另一端为线缆引出端，采用90度直角转向结构，线缆沿平行于传感器安装面的方向排布，可大幅压缩接头垂直方向的占用空间，在设备侧壁、工装夹具窄面、机械臂小臂末端这类安装纵深不足的位置，无需额外预留线缆弯折的冗余空间即可完成装配。设计过程中优先考虑了安装适配性与长期使用可靠性，接头主体的弯折段做了等壁厚加强处理，避免注塑成型时出现局部缩孔、应力集中的问题，在日常插拔维护、设备运行振动的工况下，弯折位置不会出现壳体开裂的情况；插接端的外圈做了防滑滚花结构，操作人员徒手即可完成插拔锁紧操作，无需借助额外工具，日常维护更换传感器时可大幅缩短停机作业时间；线缆引出端做了多级阶梯式的防弯折护套结构，可分散线缆反复摆动时的应力，避免线缆根部因长期弯折出现线芯断裂、外皮破损的问题。从安装边界来看，该接头插接端的外径适配主流M12规格传感接口，直角转向后的整体横向伸出长度控制在紧凑范围内，安装时传感器锁紧固定后，接头突出安装面的垂直高度远低于常规直头接头，周边预留3mm左右的操作间隙即可完成插拔作业，不会与相邻布置的气路管路、其他传感单元产生布局干涉；接头整体的外形棱角均做了圆弧过渡处理，安装维护过程中不会划伤操作人员手部，也不会刮蹭周边的线缆外皮。在实际产线应用中，这类弯角接头可有效规整传感线路的排布走向，让设备内部的走线更加整齐有序，减少线路杂乱带来的维护排查难度，同时降低设备运行过程中接头被意外勾挂拉扯的概率，提升传感线路连接的长期稳定性，减少因线路接触不良导致的设备误停机、检测信号丢失等生产异常。
