小型螺纹安装式气动接头结构设计

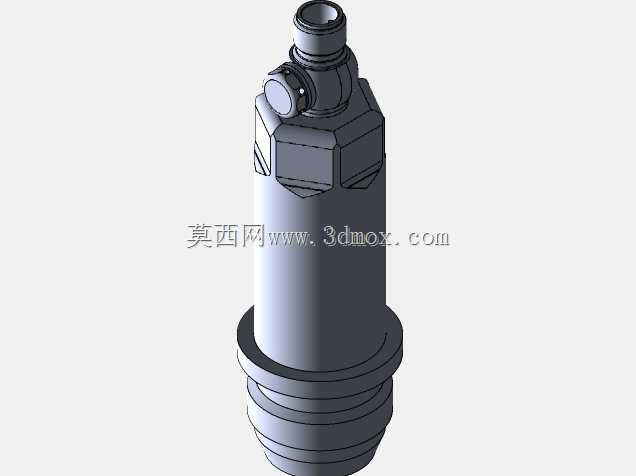

这款气动接头主要应用在工业自动化气动控制系统、小型气动设备气路布设、轻工机械气动回路搭建场景中，是气路系统里实现管路快速连通与转向的核心连接件，能够在紧凑安装空间内完成硬质气管或软管的侧向转接，避免气路管路弯折造成的气阻增大、流量衰减问题，保障气动回路的气压稳定传输。在实际生产场景中，这类接头常被用在小型自动化装配工位、桌面型气动加工设备、便携气动工具的气路接驳位置，适配小流量气动执行元件的供气需求，比如小型气缸、气动夹指、气动喷嘴等元件的气路连接，能够在有限的设备内部空间里完成气路的90度转向排布，减少管路冗余弯折，提升气路布局的整洁度与可靠性。从功能特性来看，这款接头采用侧向外接式接口设计，主体下部为外螺纹安装结构，可直接拧入设备基座、阀组或者气动元件的预留内螺纹接口中，无需额外转接配件即可完成固定与气路连通；上部侧向的快插接口自带锁紧密封结构，气管插入后即可自动卡紧密封，拆卸时只需按压接口处的锁紧环即可快速拔出气管，日常维护与管路调整操作十分便捷。接头内部的气路通道做了平滑过渡设计，没有突兀的截面突变，能够最大程度降低压缩空气传输过程中的压力损失，减少气流紊流产生的噪音，提升气路传输的稳定性。在设计思路上，这款接头优先考虑紧凑安装场景的适配性，整体采用柱式主体结构，下部螺纹段做了等距标准牙型设计，能够适配通用的气动接口螺纹标准，安装时无需定制专用攻丝，通用加工的螺纹孔即可完成装配；主体中部的六角结构预留了扳手夹持位，安装时可以用普通开口扳手完成拧紧操作，不需要专用工装，现场装配效率更高；上部的侧向接口做了加厚处理，能够承受频繁插拔气管带来的应力，避免长期使用后接口开裂导致的漏气问题。从外形尺寸与安装边界来看，这款接头整体为细长柱形结构，下部螺纹段直径适配常规小型气动元件的接口尺寸，安装后主体突出安装面的长度较短，不会占用过多设备内部的横向空间，侧向接口的伸出长度控制在极小范围内，即使在密集排布的阀组上安装，也不会和相邻的接头、管路产生干涉；接头整体的外径尺寸经过优化，在保证结构强度与气路通径的前提下尽可能缩小体积，能够适配空间局促的小型设备内部安装需求，比如桌面型点胶设备、小型分拣机械手的末端气路、便携气动打标设备等安装空间受限的场景，都可以通过这款接头完成紧凑化的气路布局。接头的密封结构采用内置弹性密封件，能够在0-1MPa的常规气动工作压力下保持稳定密封，不会出现慢漏问题，适配绝大多数工业气动系统的工作压力范围，同时密封件具备一定的耐油耐老化特性，长期接触压缩空气中的少量油雾也不会出现密封失效问题，使用寿命能够满足工业场景长期连续运行的需求。
