多凸台圆形均布压力承载盘结构设计

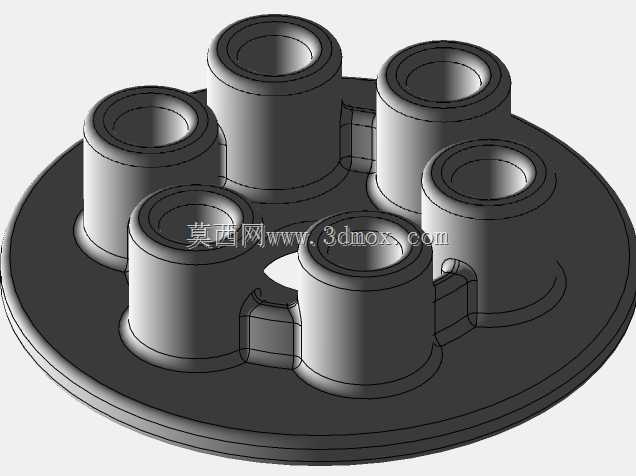

这款压力承载盘主要应用于多工位压力执行设备的载荷传递环节，常见于小型液压工作站、模块化夹具组、多轴压装设备的末端执行端，作为压力均匀分散的核心承载部件，它能够将上方施压构件的输出力均匀传导至下方六个对应工位的受压工件上，避免单点施压造成的工件偏载、压装错位或者局部应力过载损伤问题，在小零件压装、轴承铆接、端子压合等批量加工场景中能够有效保障压装工序的一致性，降低工件报废率。从功能特性来看，该盘体采用圆形扁平基底设计，基底边缘做了圆弧过渡处理，能够减少盘体自身的应力集中点，提升长期循环承压下的结构疲劳寿命；六个带内孔的圆柱凸台沿盘体周向均匀排布，每个凸台的内孔可作为定位销孔或者压头安装孔，既可以穿入定位销与下方工装板实现精准对位，也可以直接安装适配不同规格工件的压头，无需额外制作转接板，大幅提升了部件的适配性。凸台之间设置的加强筋结构，在不额外增加盘体整体厚度的前提下，有效提升了凸台与基底的连接强度，避免反复施压过程中凸台根部出现断裂变形问题。从设计思路来看，这款盘体在初始设计阶段就充分考虑了多工位压装的同轴度要求，六个凸台的中心轴线与盘体中心轴线的位置度公差控制在极小范围内，确保每个工位的施压方向与工件受压面保持垂直，减少压装过程中的侧向分力；盘体中心预留的镂空区域，既可以减轻盘体自身重量，降低施压端的负载，也能够为中心位置的检测传感器、定位柱等构件预留安装空间，适配更多集成化的压装设备需求。在安装边界方面，盘体的圆形外轮廓适配常规的圆形法兰安装接口，可通过盘体边缘的预留通孔与上方的施压驱动端实现锁固，整体厚度控制在紧凑范围内，不会过多占用压装设备的垂直行程空间，六个凸台的高度保持一致，端面平面度经过设计校核，能够保障每个工位的施压行程统一，避免出现个别工位压装深度不足或者过压的问题。盘体的内孔尺寸经过适配性设计，能够兼容常规规格的压头与定位销，无需二次扩孔加工即可直接投入使用，整体结构兼顾了结构强度、安装便捷性与多场景适配能力，能够满足中小载荷多工位压装工序的长期使用需求。
