直插式PC817光电耦合器结构设计

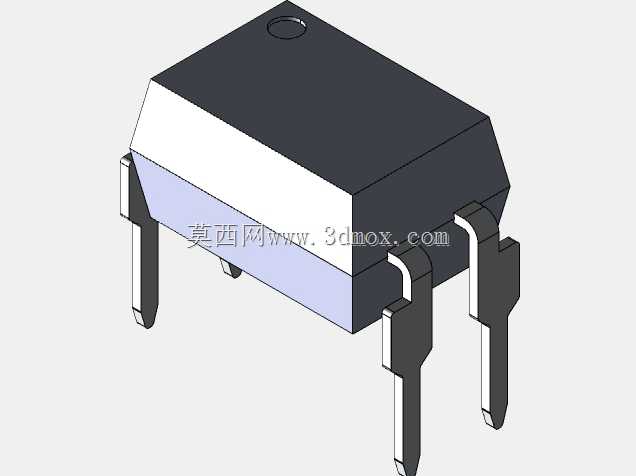

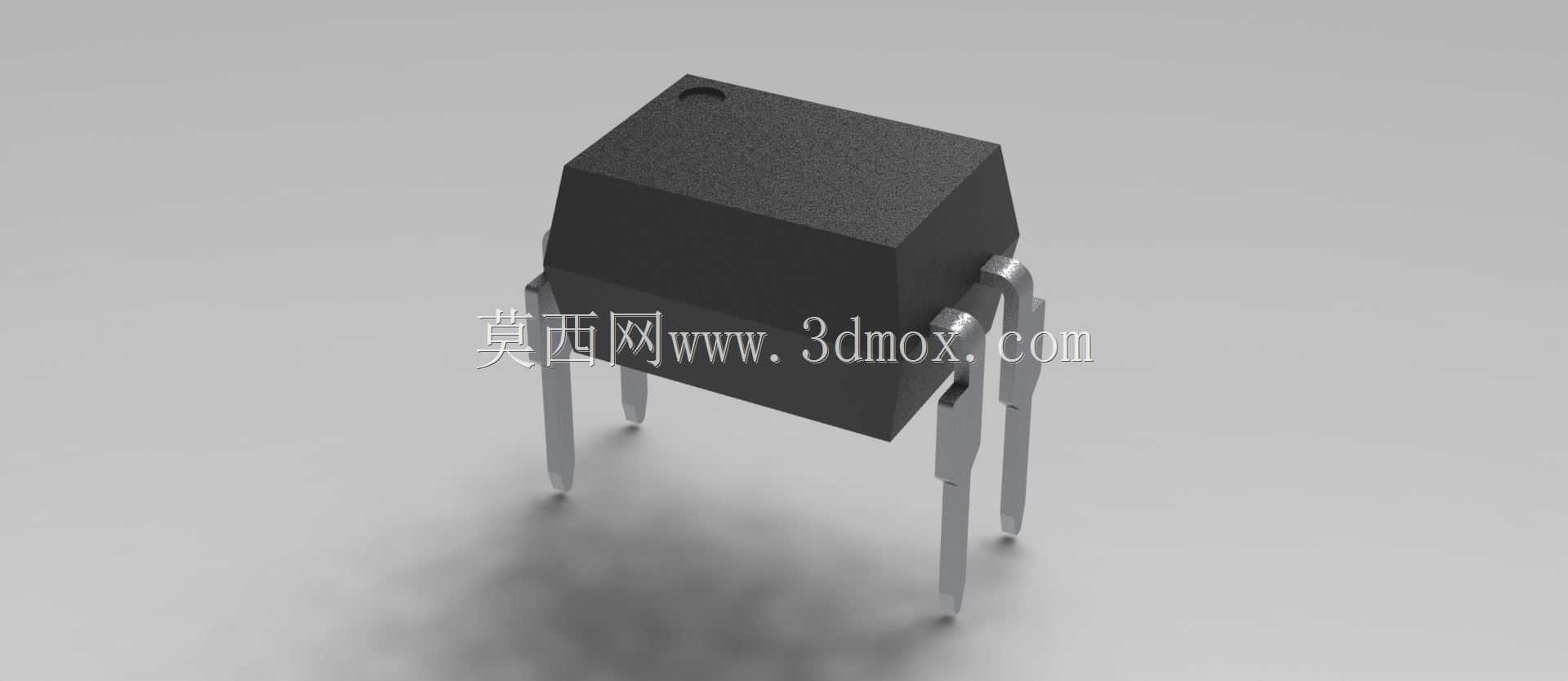

PC817型光电耦合器是电子电路领域应用极为广泛的信号隔离类基础元器件，在开关电源电路、工业控制IO接口、通信设备信号链路、家电主控板、测量仪器输入输出端等场景中承担核心的电气隔离与信号传输作用，能够有效阻断前后级电路之间的电气连接，避免共模干扰、高压串扰损坏后级弱电控制电路，同时实现光信号到电信号的无接触转换传输，保障高低压混合电路的运行稳定性与使用安全性。这款直插封装的光耦在设计时充分兼顾了量产装配的通用性与电路使用的可靠性，整体采用黑色不透光环氧树脂封装壳体，一方面可以隔绝外界杂散光线对内部红外发光管、光敏接收管的干扰，避免环境光导致的信号误触发，另一方面环氧树脂材料具备良好的绝缘性能与耐温特性，能够适配常规波峰焊、手工焊接的工艺温度要求，不会在焊接过程中出现壳体开裂、内部元件移位的问题。外形结构上采用标准四引脚直插排布，引脚间距符合通用DIP-4封装的行业规范，引脚采用镀锡铜质基材，既具备良好的导电性能，也能在PCB插装时获得可靠的焊接附着力，安装时可直接匹配标准2.54mm间距的PCB通孔，无需额外定制安装孔位，既可以手工插装焊接，也能适配自动化插件设备的量产装配需求，大幅降低电路板的生产装配成本。设计过程中重点考量了内部发光端与接收端的对位精度，将红外发光二极管与光敏三极管的受光面精准对正，保障光信号传输的转换效率，同时在两者之间预留了足够的绝缘隔离距离，满足前后级之间数千伏的耐压隔离要求，避免高压击穿导致的隔离失效。壳体顶部预留的小型定位凹点，可在自动化插件时辅助设备识别元件方向，防止插反导致的电路功能失效，引脚长度经过合理设计，既保证穿过PCB后有足够的焊接余量，也不会因为引脚过长导致焊接后多余引脚裁剪工作量增加，适配不同厚度PCB的安装使用需求。在实际电路应用中，该元件可实现输入输出端的完全电气隔离，即使输入端存在高压波动、浪涌冲击，也不会传导至输出端连接的主控芯片等敏感器件，能够大幅提升复杂电磁环境下电路的抗干扰能力，是弱电控制强电、不同电位电路之间信号传输不可或缺的基础隔离元件。
