方形工业视觉检测相机壳体结构设计

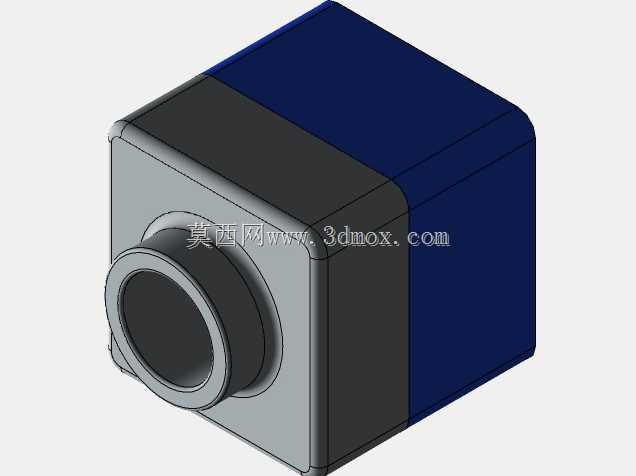

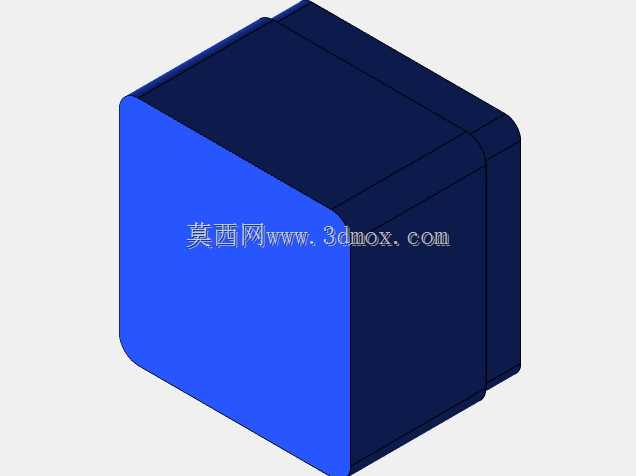

该款方形壳体结构主要适配工业视觉检测场景下的固定式图像采集相机，广泛应用于自动化生产线的产品外观缺陷检测、尺寸精度测量、条码字符识别、工件定位引导等生产环节，可在电子制造、汽车零部件加工、食品包装分拣、医药灌装校验等多类工业现场稳定使用，承担设备核心成像模组的防护与安装承载功能。从实际用途来看，该壳体作为工业相机的外部承载结构，一方面需要为内部的感光芯片、图像处理电路板、信号传输组件提供密闭的安装空间，隔绝生产现场的粉尘、切削液飞溅、轻微外力磕碰对内部精密电子元件的损伤，另一方面需要通过前端标准化的镜头接口适配不同焦距的工业镜头，满足不同工作距离、不同视场范围的拍摄需求，同时壳体背部预留的安装结构可配合支架实现任意角度的姿态调整，适配生产线不同工位的安装位置要求。在功能特性设计上，整体采用方中带圆角的过渡造型，既保留了方形结构便于安装固定、堆叠排布的优势，又通过棱边圆角处理避免尖锐边角在安装调试过程中划伤操作人员，同时减少现场积尘的死角；壳体采用前后分段式的拼接结构，前段为银灰色镜头安装座区域，做了加厚处理来保证镜头接口的同轴度与连接强度，避免镜头安装后出现光轴偏移影响成像精度，后段为深蓝色主腔体区域，内部预留了电路板安装柱与走线空间，可兼容不同尺寸的内置处理板卡，腔体侧壁做了薄型加强筋设计，在保证整体结构强度的前提下尽可能降低壳体自重，减少安装支架的承重负担。设计思路上优先考虑工业现场的安装适配性，整体外形采用规整的立方体基础形态，外部长宽尺寸控制在工业相机常用的40mm标准安装间距范围内，可直接适配市面通用的相机安装支架、光源固定环等配套配件，无需额外定制转接件；前端镜头接口采用标准C/CS卡口的安装尺寸设计，接口端面做了高精度的平面度处理，保证镜头安装后与内部感光面的平行度要求，避免出现成像边缘虚焦的问题；壳体拼接处预留了密封槽位，可加装橡胶密封圈实现IP65级别的基础防护，满足多数普通工业现场的环境防护需求，安装边界上除了背部的标准安装孔位，壳体底部也预留了备用安装螺孔，可支持背部固定、底部固定两种安装方式，适配不同的工位安装空间限制，不管是安装在输送线侧方、机械臂末端还是设备内部的狭小空间，都能找到合适的固定点位。
