5mm规格LED卡扣式安装固定底座

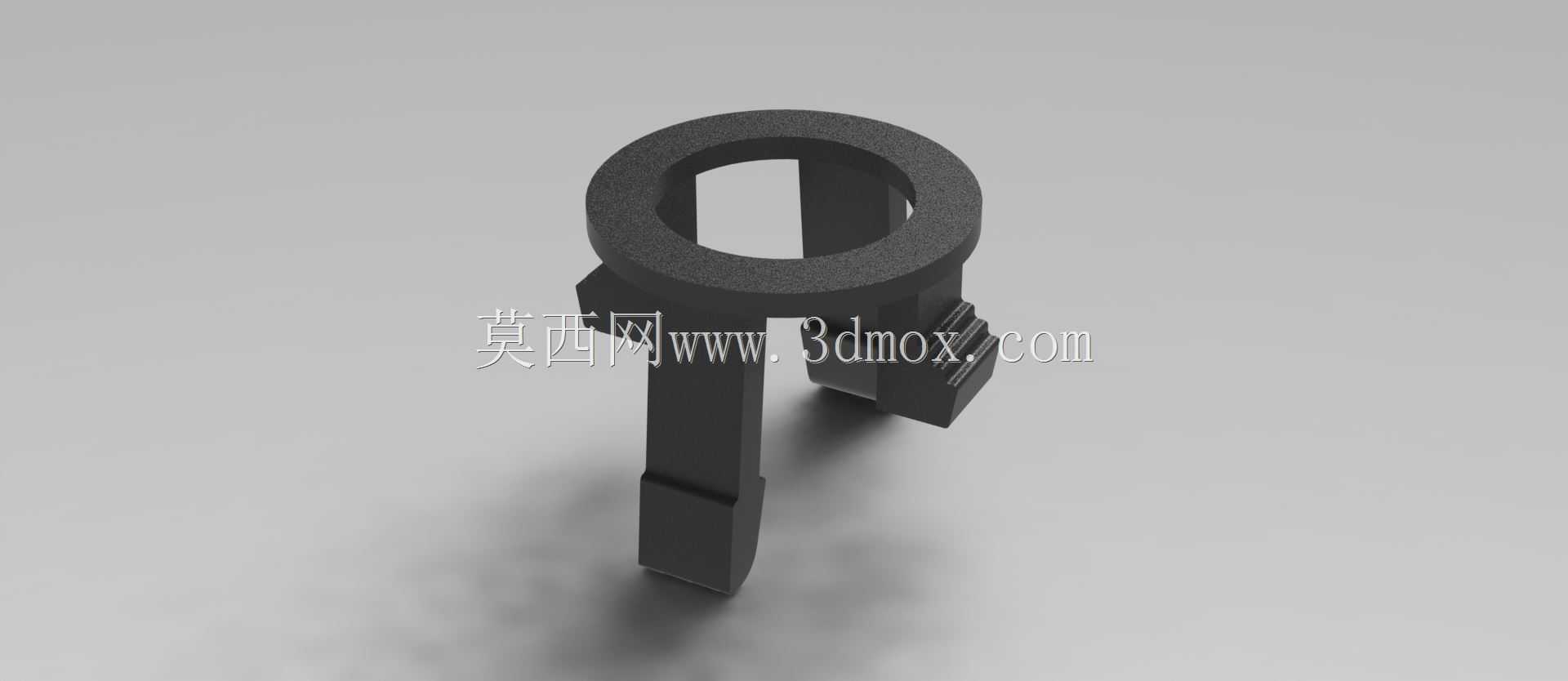

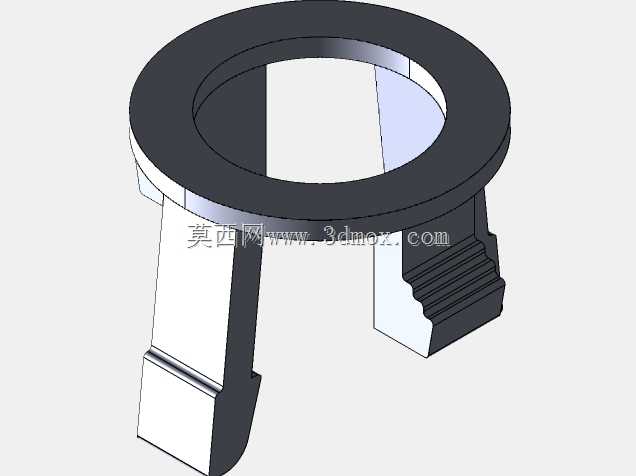

这款5mm规格LED固定底座，是电子装配、工控设备面板、消费电子壳体组装场景中常用的小型定位固定构件，主要用于直插式5mm灯珠的板装或壳装固定，解决直插LED在设备面板、PCB板上易偏移、晃动、装配对位不准的问题，在工业控制指示灯面板、小型家电状态提示区、车载电子提示模块、户外小型亮化灯具组装等场景中都有广泛应用。从功能特性来看，该底座采用一体化卡扣式结构设计，上部为环形限位套，内径匹配5mm直插LED的灯柱外径，能够将LED灯柱牢牢套合，限制灯珠的径向晃动，避免灯珠受外力偏移导致的出光角度歪斜；下部为对称分布的弹性卡爪结构，卡爪末端带有导向斜角与止退卡位，安装时无需额外螺丝、粘接剂等辅助固定件，只需对准面板或PCB上对应尺寸的安装孔位按压即可完成装配，卡爪穿过安装孔后会自动弹开卡接在安装面背面，形成可靠的轴向限位，即便设备受振动、轻微冲击也不会出现松脱掉落的情况，装配效率远高于传统螺丝固定或粘接固定的灯座结构。从设计思路来看，这款底座充分考虑了小尺寸电子配件的装配痛点，整体采用对称式结构，没有多余的冗余结构，既能够保证结构强度，又尽可能压缩了自身占用的空间，适配电子设备内部紧凑的排布需求；环形套一侧开设的避让缺口，是为了适配LED引脚的走线空间，避免装配时挤压引脚导致的引脚变形、虚焊问题，同时也能在拆卸时为工具提供撬动支点，方便后期维护更换灯珠时快速拆除底座，不会损伤安装面板或PCB板。从尺寸与安装边界来看，上部环形限位套的外径略大于标准5mm安装孔的孔径，装配后能够完全覆盖安装孔边缘，遮盖孔位的加工毛刺与公差间隙，提升装配后的外观整洁度；下部卡爪的自然张开尺寸大于常规1.0-1.5mm厚度面板/PCB的安装孔直径，适配绝大多数工控面板、消费电子壳体、常规厚度PCB的安装尺寸，卡爪的有效卡接长度覆盖常见的板材厚度范围，无需针对不同板材调整底座规格，具备较强的通用性；整体轴向高度经过精准测算，装配后LED灯珠的出光面刚好与面板表面齐平或略微突出，既不会因为底座过高导致灯珠凹陷在面板内部影响出光效果，也不会因为底座过矮导致灯珠突出过多易受外力磕碰损坏。
