带挂耳安装位的L型定位连接支架

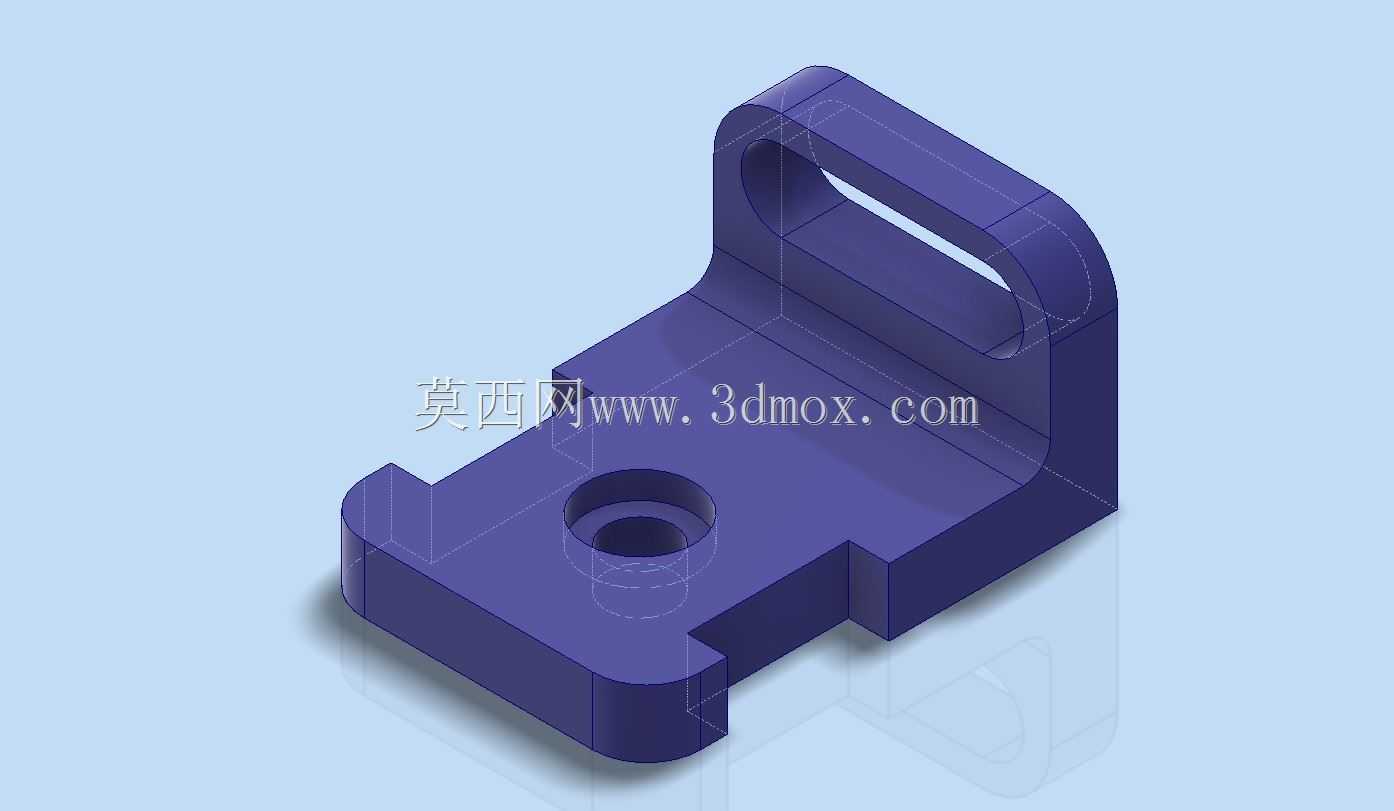

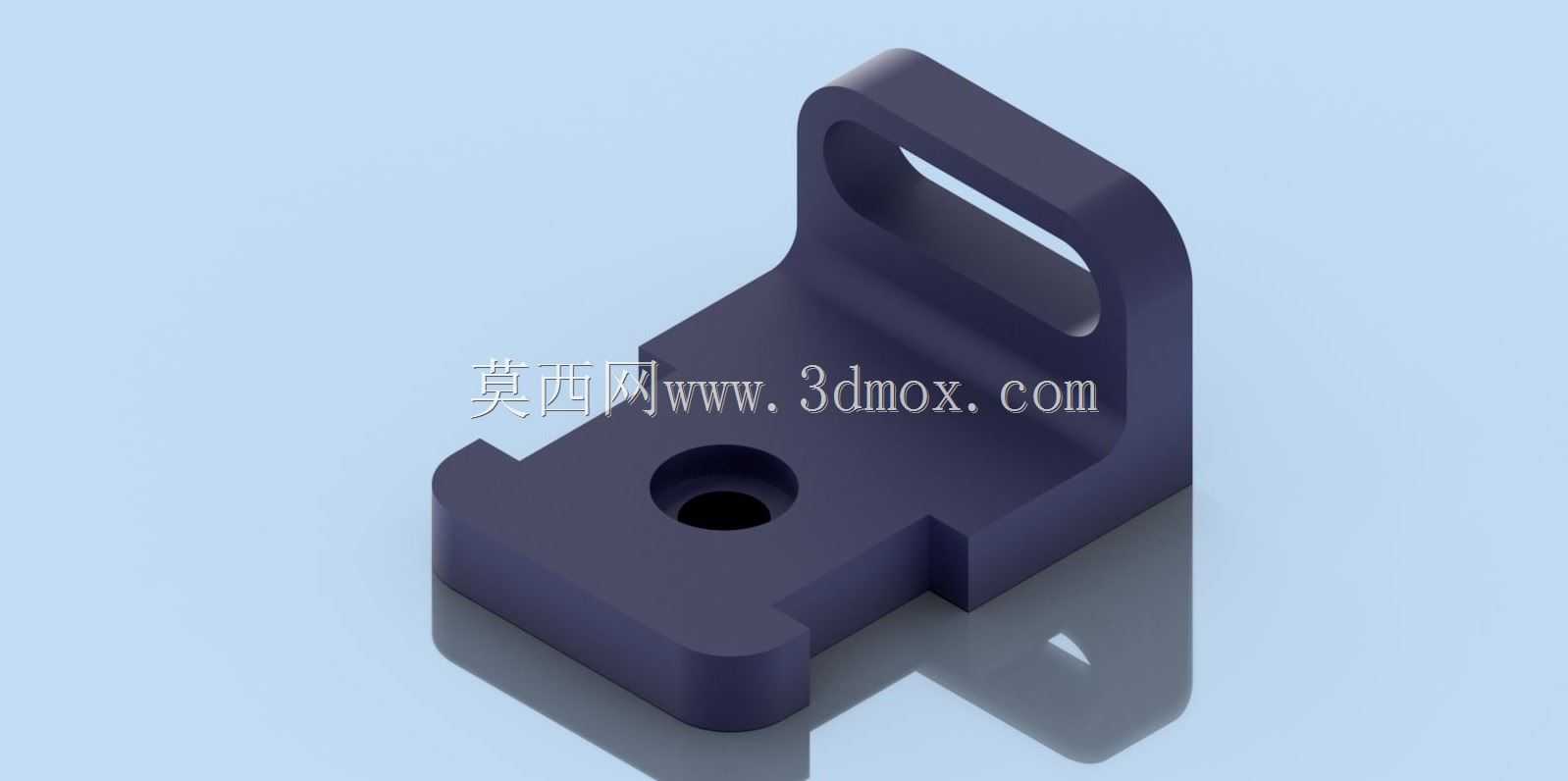

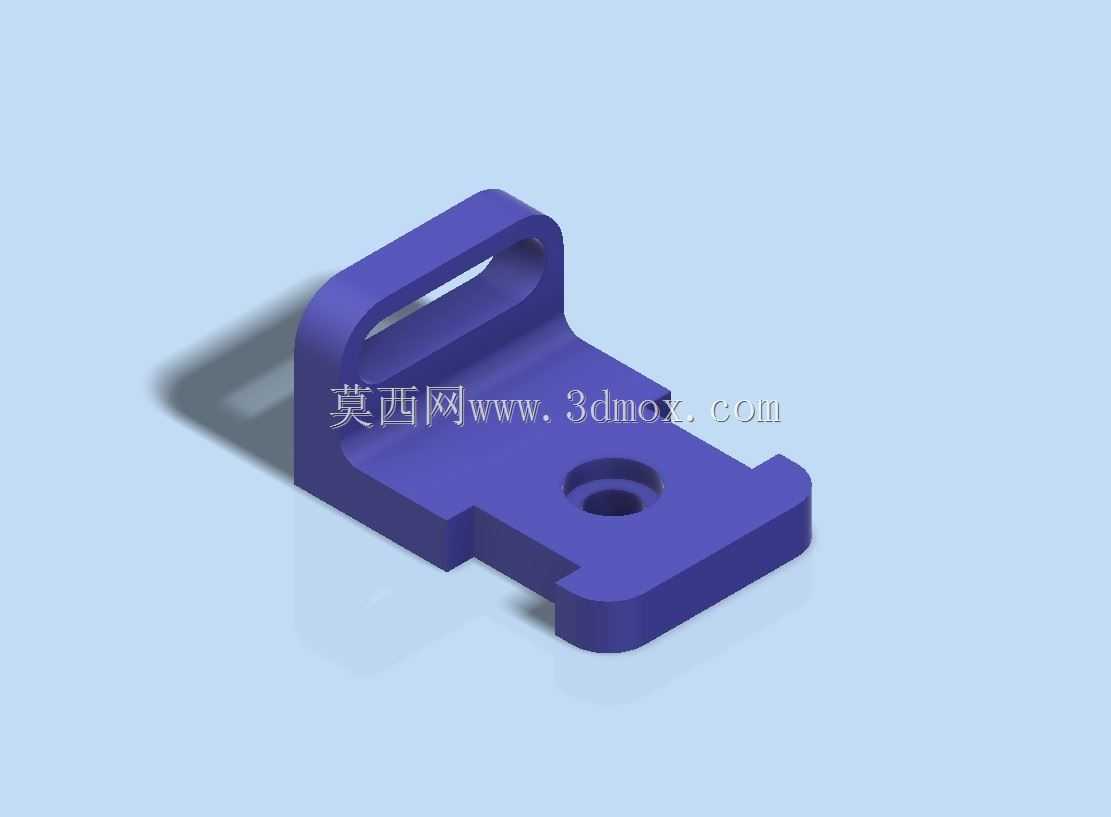

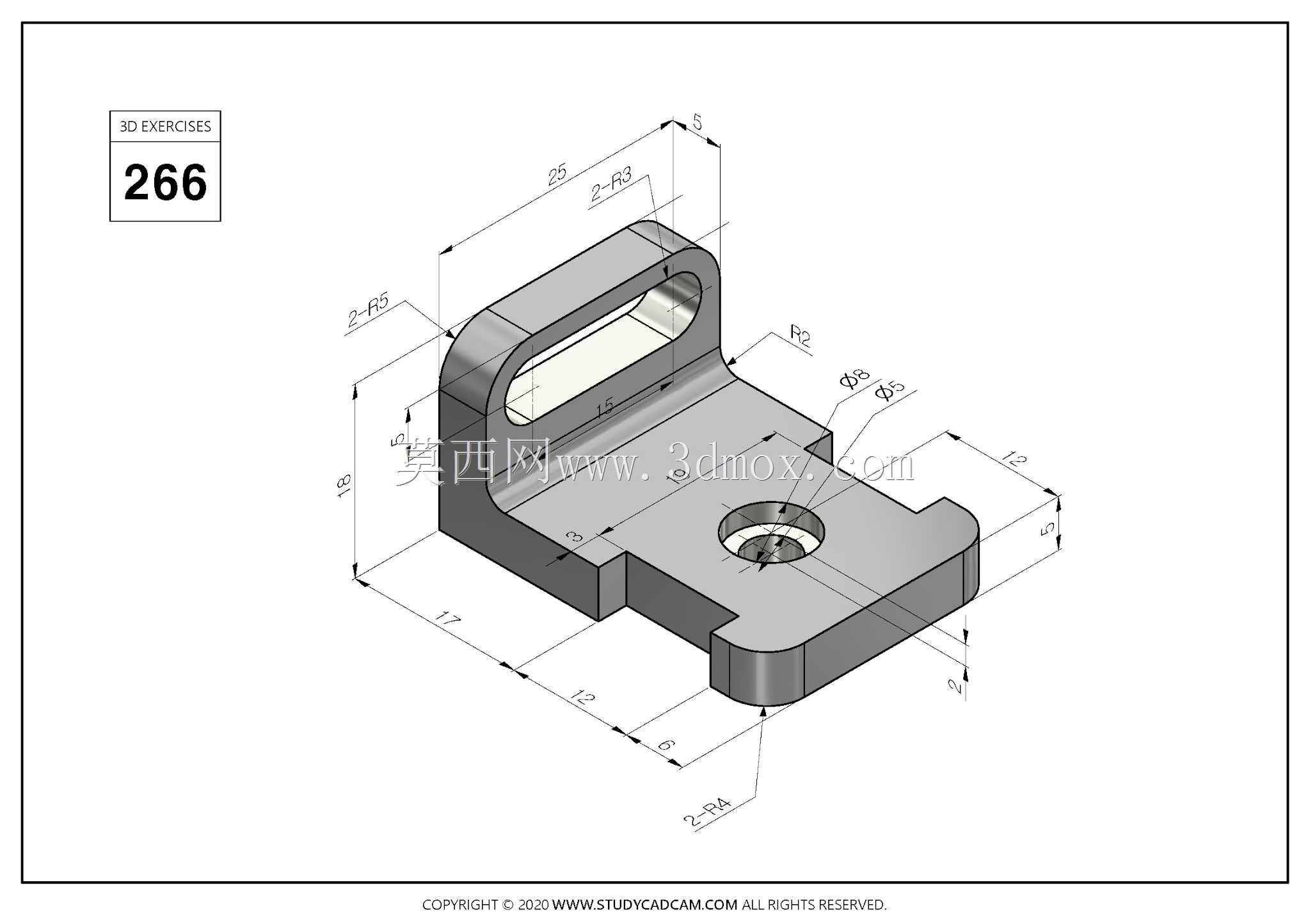

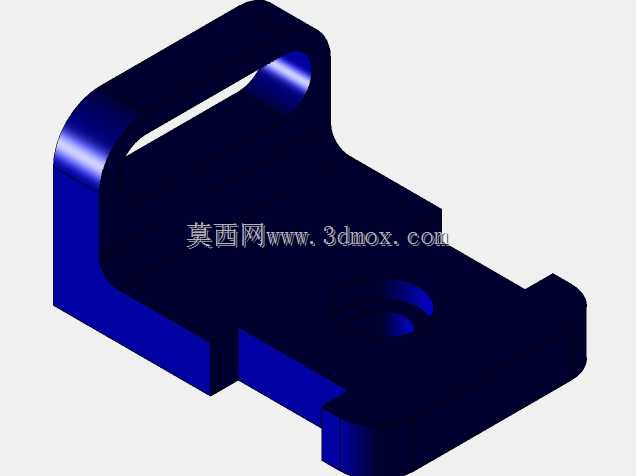

这款L型定位连接支架是工业装配场景中十分常见的基础紧固支撑构件，主要应用在轻工自动化生产线、小型设备机架组装、工装夹具定位模块、电子设备内部安装固定等场景中，承担着零部件之间的位置校准、载荷传递、安装限位的核心作用，能够在紧凑的安装空间内实现垂直两个方向的连接固定，减少额外转接件的使用，提升装配整体的结构紧凑度。从功能特性来看，支架底部为平整的安装基面，基面预留的沉头安装孔可适配标准内六角紧固螺丝，安装后螺丝头部不会突出基面，避免与其他相邻零部件产生干涉，保证安装面的贴合度；上部延伸的挂耳结构开设长条形调节腰孔，可在装配时实现一定范围内的位置微调，抵消加工与装配过程中产生的累计误差，降低对安装孔位加工精度的严苛要求，挂耳的弧形过渡设计能够有效分散挂载载荷，避免直角位置出现应力集中导致的构件断裂问题。在设计思路上，这款支架采用一体化铣削成型的结构逻辑，整体没有拼接焊缝，结构强度远高于焊接拼装的同类型支架，所有棱边均做了小圆角钝化处理，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中点，提升构件的抗疲劳性能；底部两侧的缺口设计是为了适配安装基面的凸起定位筋，安装时可直接卡入定位筋实现预定位，无需额外扶持即可完成螺丝紧固，大幅提升现场装配的效率。从安装边界来看，支架整体占用空间小巧，垂直方向的高度适配多数小型设备的内部安装间隙，水平方向的基面宽度可适配20至30规格的工业铝型材安装槽，腰孔的调节行程可覆盖±5mm的位置偏差，能够兼容多数同规格安装场景的使用需求，不需要针对特定设备做额外的改型加工，具备较强的通用适配性。支架的载荷设计可满足静态挂载5kg以内零部件的使用需求，在常规工业环境下长期使用不会出现形变、断裂等问题，表面做了氧化发黑处理，具备基础的防锈防腐蚀能力，可适应多数车间的常规作业环境。
