斯特林动力装置结构设计展示

这款斯特林动力装置属于外燃式热力机械范畴，在教学演示、小型分布式供能、余热回收场景中有着广泛的应用空间，常被用于热力学原理具象化教学、低品位热能转化试验、小型独立供电系统动力源等场景，能够将外部热源产生的热能通过封闭工质的周期性膨胀压缩转化为旋转机械能输出，相比内燃机有着燃料适配性强、运行噪音低、排放清洁的突出优势。

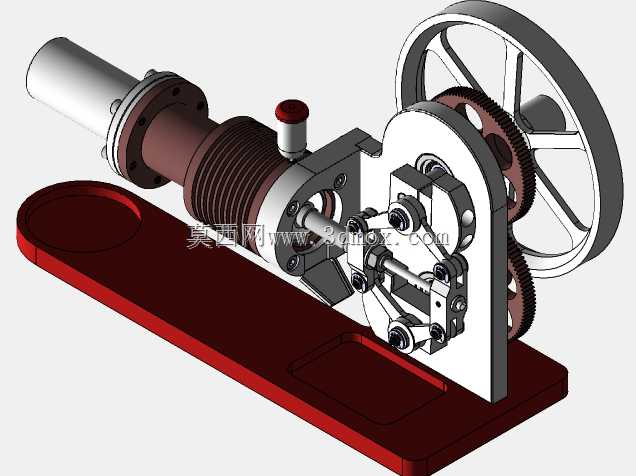

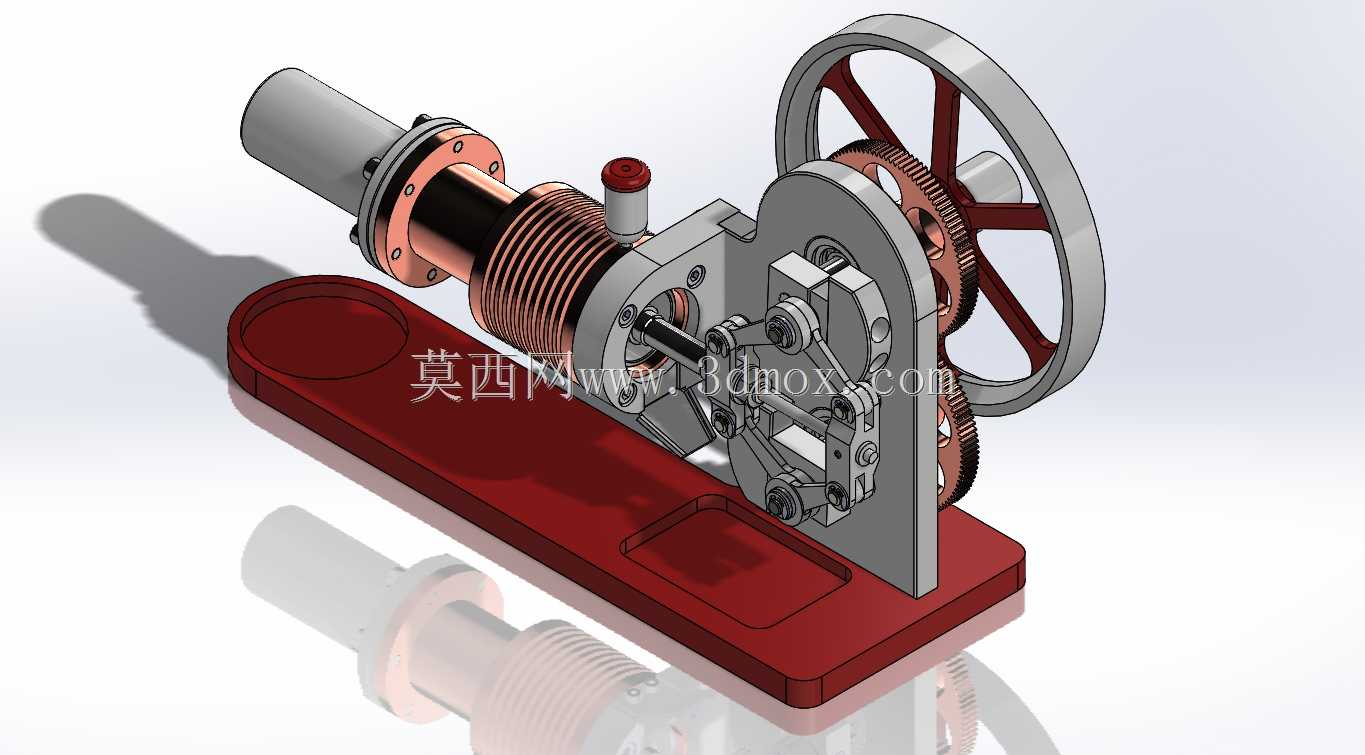

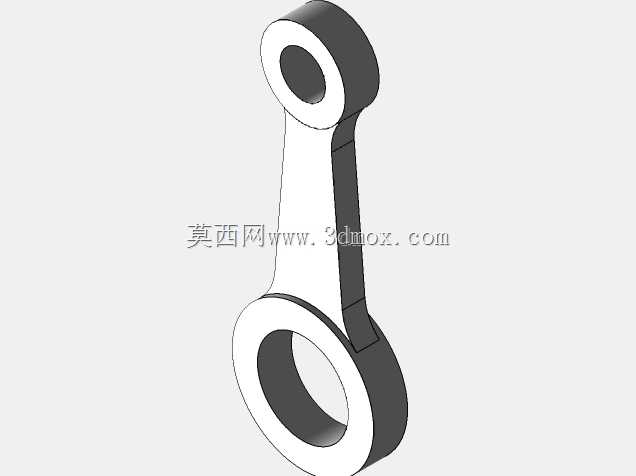

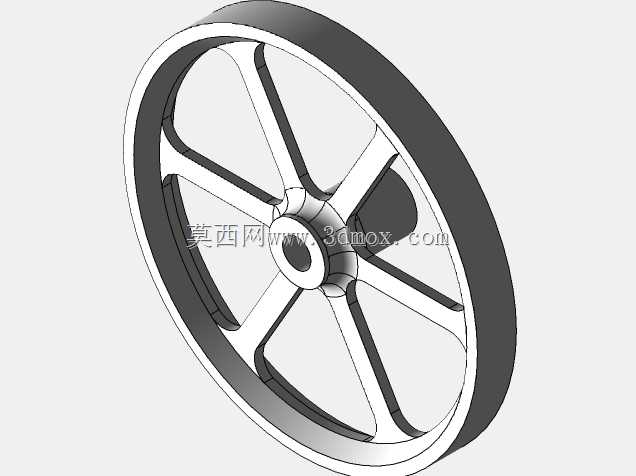

从功能特性来看，该装置采用卧式布局结构，核心包含加热气缸、置换活塞、动力活塞、曲柄连杆传动组、大惯量飞轮、齿轮传动副几个核心模块，封闭腔体内的工质在冷热端交替完成受热膨胀、遇冷收缩的循环过程，推动动力活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为曲轴的旋转运动，搭配的大直径飞轮能够储存转动惯量，有效平滑曲轴输出的扭矩波动，保证装置运转的连续性与稳定性，侧边的齿轮传动副可实现动力的分路输出，能够外接小型发电机、演示负载等配套部件，拓展实际使用场景。

在设计思路上，该装置采用分模块独立设计再整体装配的逻辑，冷热端气缸做了明确的结构区分，加热端采用导热性优异的金属结构搭配散热鳍片组，能够快速完成热量的传递与交换，冷端设置独立的散热结构保证工质冷却效率；传动部分采用对称式连杆布局，降低运动过程中的侧向力与振动幅度，底座采用一体化厚重承托结构，预留了充足的安装固定孔位，能够保证装置高速运转时的整体稳定性，避免出现共振偏移问题。

从安装边界与尺寸适配来看，装置整体为长条形卧式结构，底座为规则矩形承托板，所有运动部件均设置在底座上方的安全区域内，飞轮外侧无超出底座边界的突出结构，安装时只需按照底座预留孔位完成水平固定即可，不需要额外预留过大的周边操作空间；各运动部件之间预留了合理的装配间隙，既保证运转过程中不会出现运动干涉，也避免了间隙过大导致的工质泄漏、传动精度下降问题，气缸与传动箱体之间采用法兰连接结构，拆装维护便捷，能够快速完成密封件更换、部件调试等日常操作，适配教学实验室、小型试验台、科普展示台等多种安装场景的空间要求。
