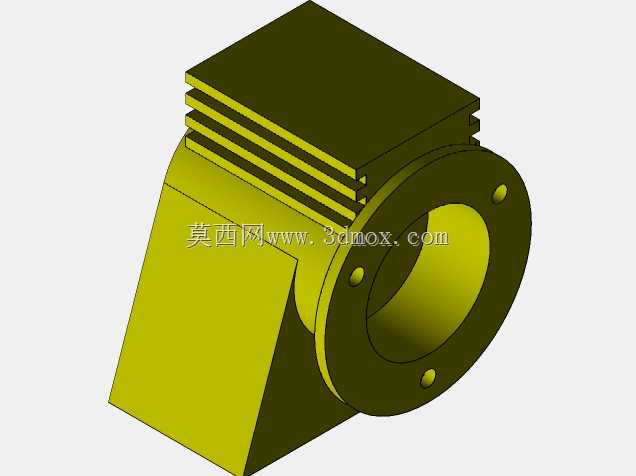

带散热鳍片法兰连接式电机壳体结构

该结构为电动机核心承载壳体部件，主要应用于中小型工业驱动电机、小型设备配套动力单元的装配场景，常见于轻工生产线输送驱动、小型机床进给动力、农用小型机具动力配套、民用机电设备动力输出等领域，是电机定子绕组、转子总成的核心安装承载基体，同时承担散热、安装定位、防护内部构件的多重作用。从实际用途来看，该壳体一方面为电机内部的铁芯、绕组、转轴等核心部件提供密闭的安装空间，隔绝外界粉尘、水汽、碎屑侵入，避免内部构件受外力磕碰损坏，保障电机运行过程中的结构稳定性；另一方面通过自身结构设计将电机运行产生的热量快速传导散发，避免绕组温升过高导致绝缘老化，延长电机的连续运行时长与整体使用寿命。从功能特性来看，该壳体采用一体化弯折式腔体设计，上部设置多道平行排布的散热鳍片，通过增大与空气的接触面积提升自然对流散热效率，无需额外加装散热风扇即可满足小功率电机的散热需求，能有效降低电机运行的风噪与额外功耗；侧部设置带安装孔的圆形法兰结构，法兰端面上均匀分布四个定位安装凸点，可直接与设备端盖、负载连接座实现精准对接，安装时无需额外制作转接法兰，大幅提升装配效率，同时法兰与腔体的过渡位置做了加厚处理，可承受电机输出扭矩带来的径向与轴向载荷，避免长期运行出现连接位置开裂变形的问题。从设计思路来看，该结构优先兼顾散热效率与结构强度的平衡，腔体采用近似方形的截面设计，相比传统圆形机壳可在相同安装空间内获得更大的内部容积，方便布置更大线径的绕组，提升电机的功率密度；散热鳍片采用等间距平行排布，既便于模具成型加工，也能在空气自然流动时形成稳定的散热风道，避免出现散热死角；法兰安装孔采用沉孔设计，装配时螺栓头可完全沉入孔内，不会突出法兰端面，保障连接面的完全贴合，降低连接位置的振动传递。从外形尺寸与安装边界来看，该壳体整体结构紧凑，方形腔体的边长适配常规50-70机座号电机的安装尺寸，法兰外径与腔体宽度保持合理比例，安装时仅需预留对应法兰直径的装配空间即可，上部散热鳍片的高度控制在合理范围，不会额外增加电机的整体高度，可适配安装空间较为局促的设备内部场景，法兰上的安装孔采用通用孔距设计，可与市面上多数同规格端盖、传动部件实现互换，无需单独定制配套连接件，降低设备的整体装配与维护成本。
