多相盘式电动发电一体化装置结构设计

该多相盘式电动发电装置属于特种电磁能量转换设备，主要面向分布式能源试验、小型离网供电系统、新能源教学演示、特殊工况低转速能量回收等应用场景，既可以作为电动机输入电能输出旋转扭矩，也可作为发电机输入旋转机械能输出多相电能，适配低转速大扭矩的动力输入输出需求，在小型风力发电、人力动能回收、实验台架能量循环等场景中具备独特的应用优势。

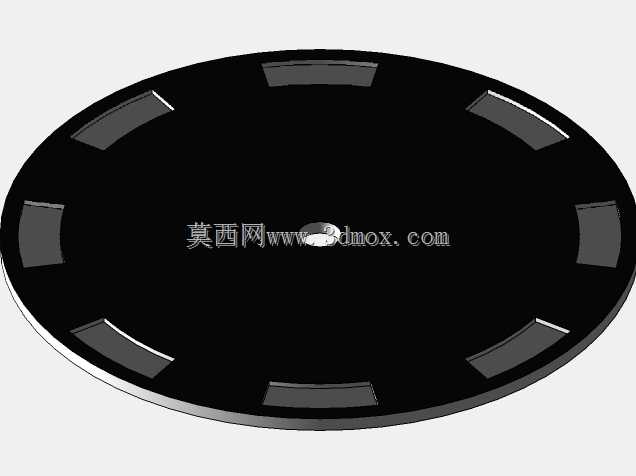

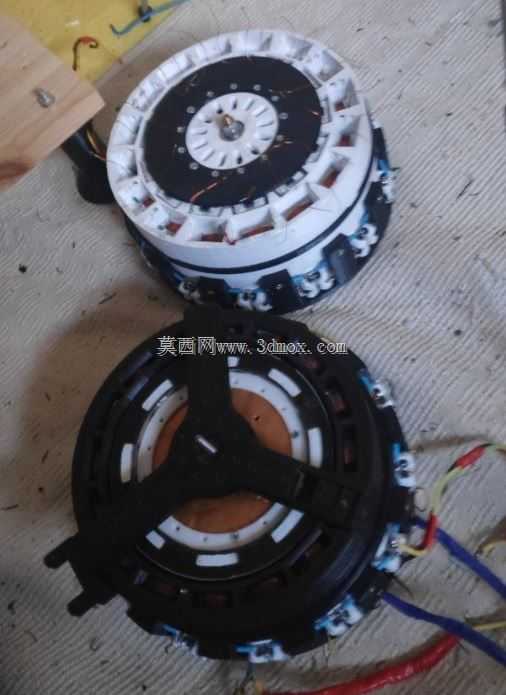

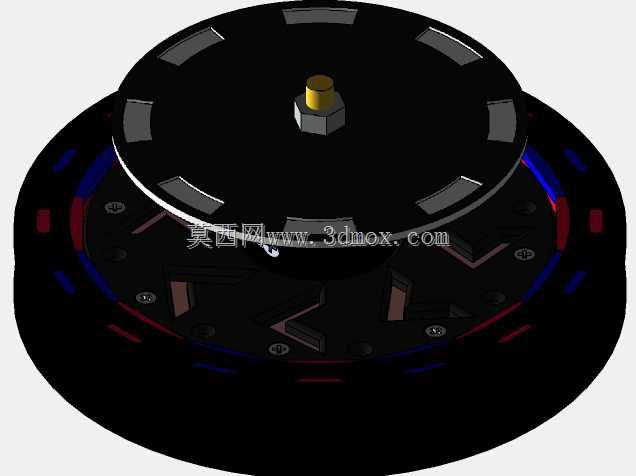

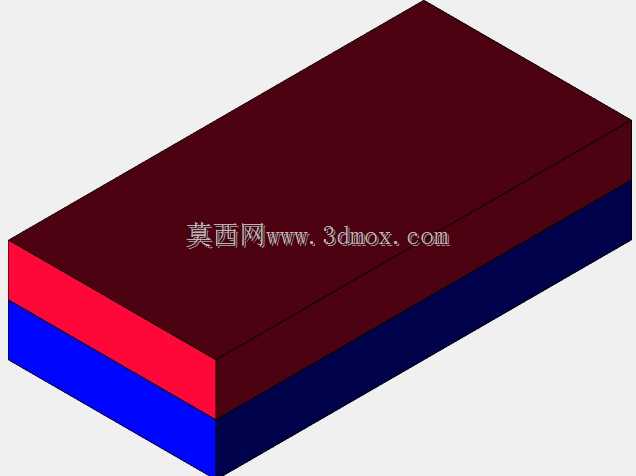

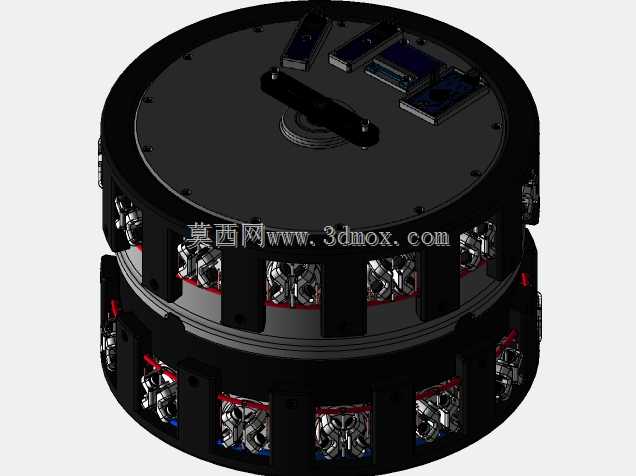

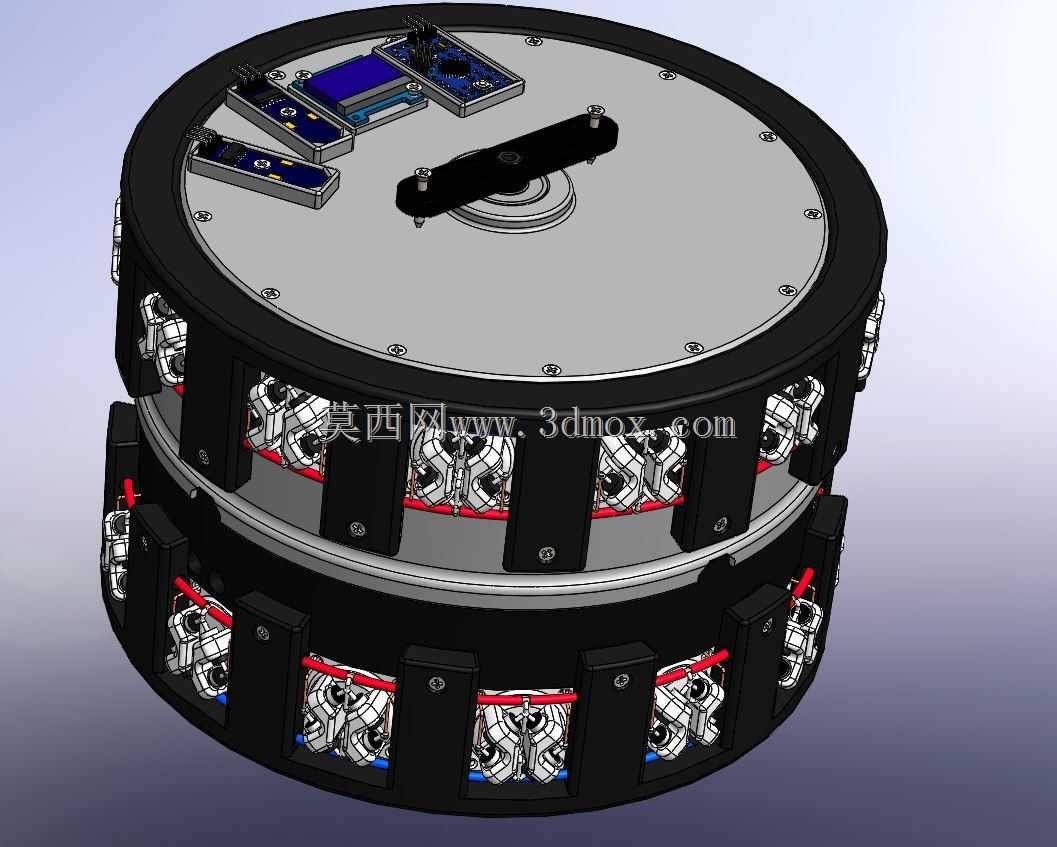

该装置采用轴向磁通盘式分层结构，整体为圆柱形态，沿轴向分为上下两层电磁单元，周向均匀布置多组独立绕组模块，每组绕组模块对应独立的磁路通路，相比传统径向磁通电机，轴向盘式结构的轴向尺寸更紧凑，扭矩密度更高，适合安装空间轴向受限、径向布置空间充足的场合。转子部分采用多极永磁体排布设计，对应多相绕组的相位匹配关系，当转子旋转至特定角度区间时，对应相的绕组会产生感应电动势，多相绕组按特定相位差排布，可在低转速下输出更平滑的电压波形，降低整流滤波环节的硬件成本。

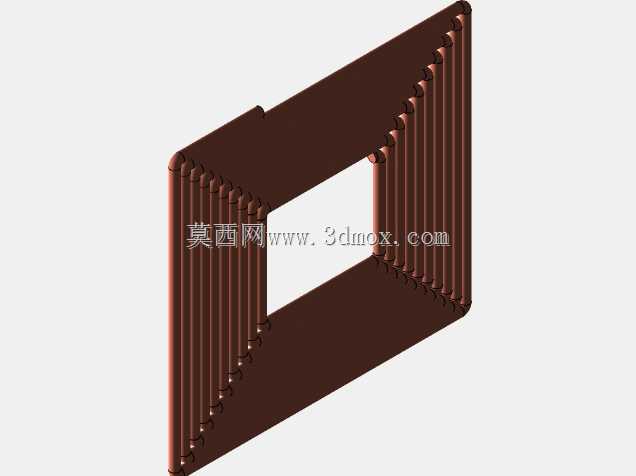

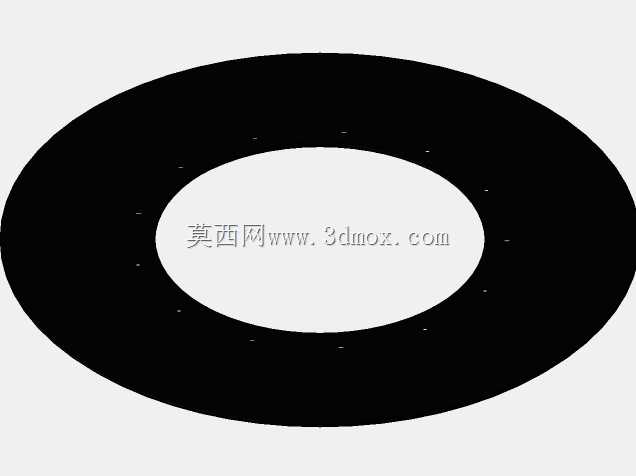

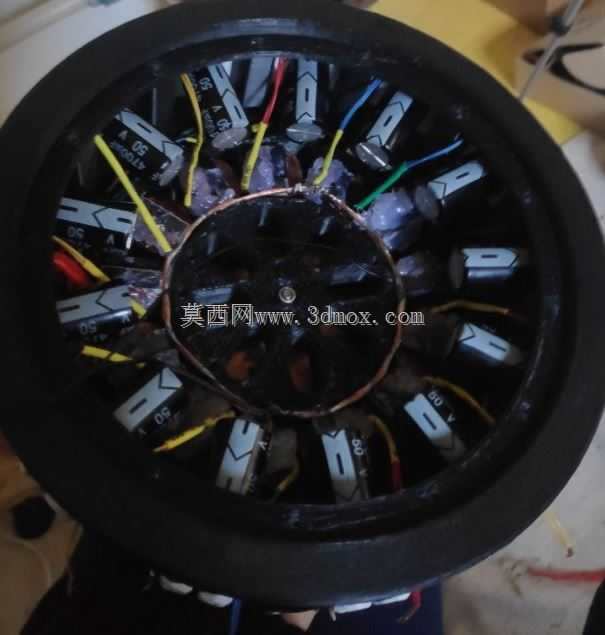

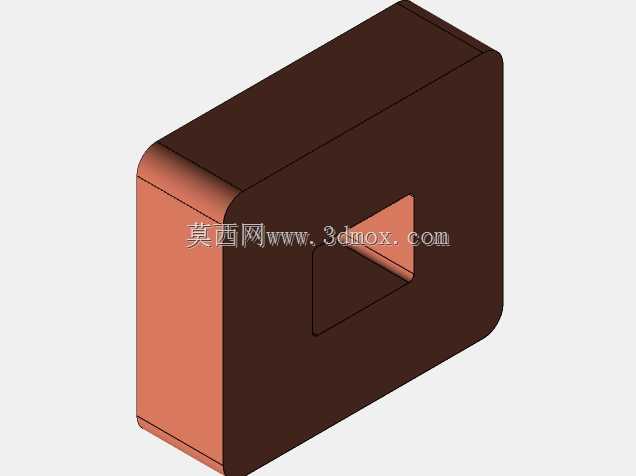

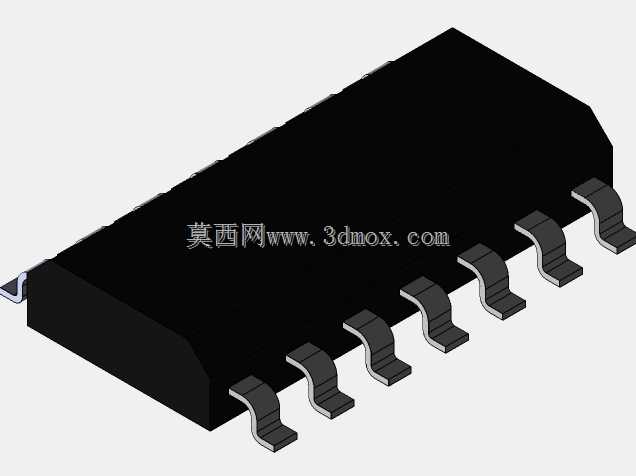

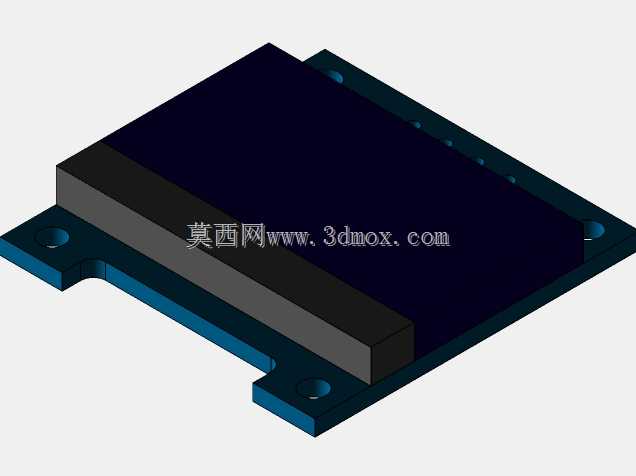

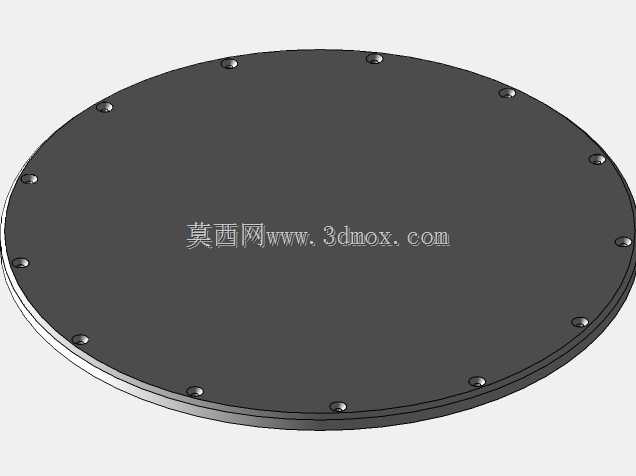

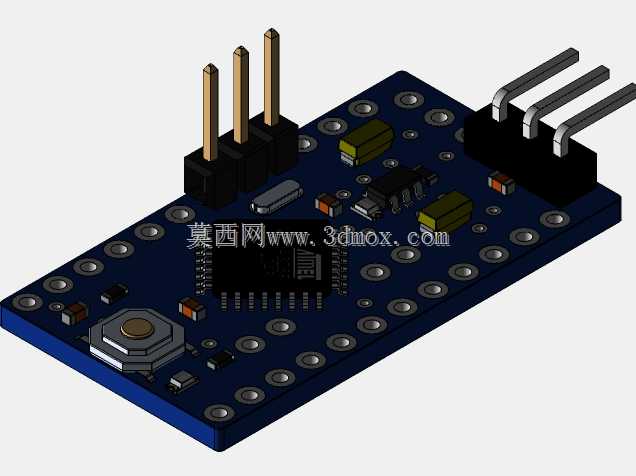

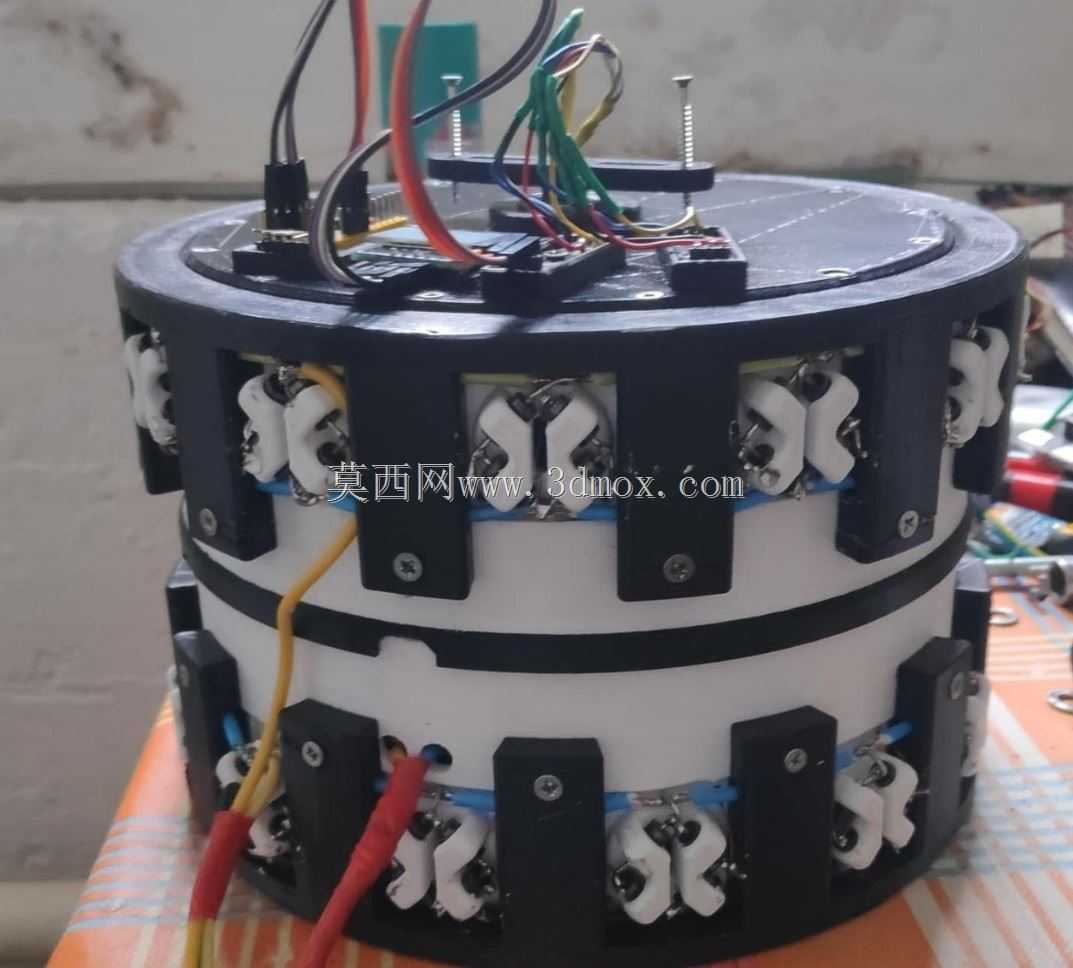

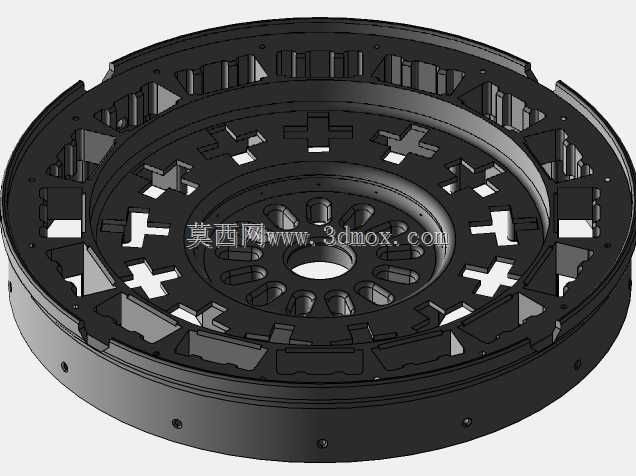

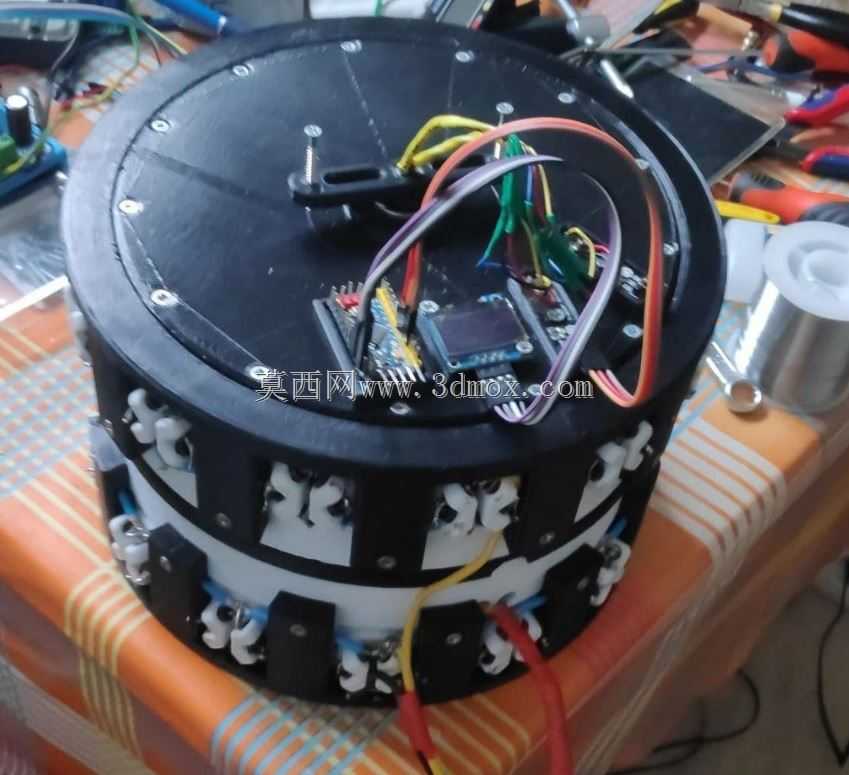

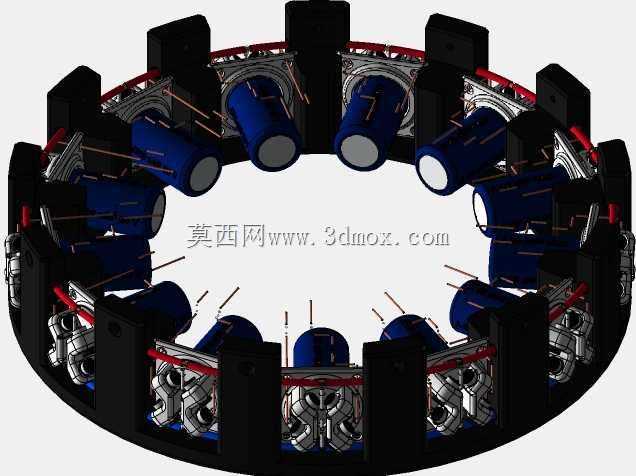

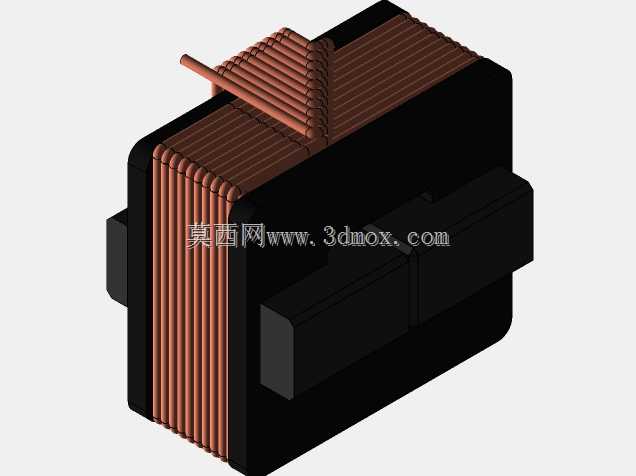

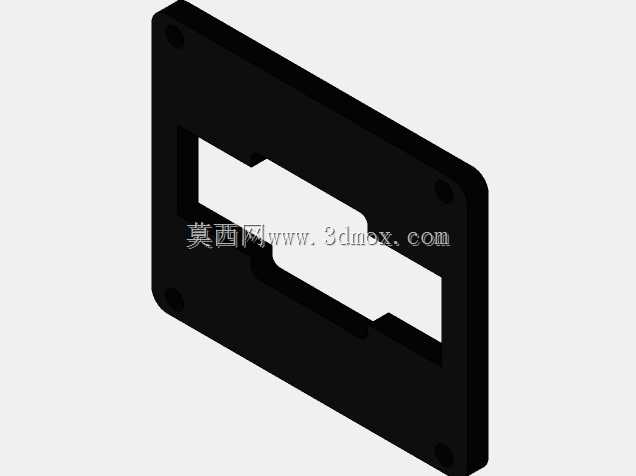

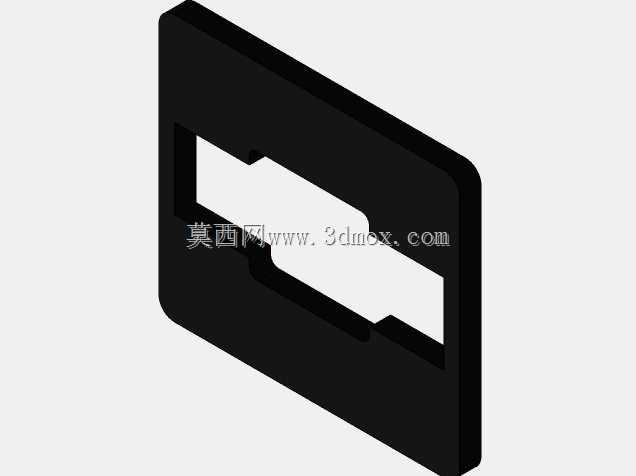

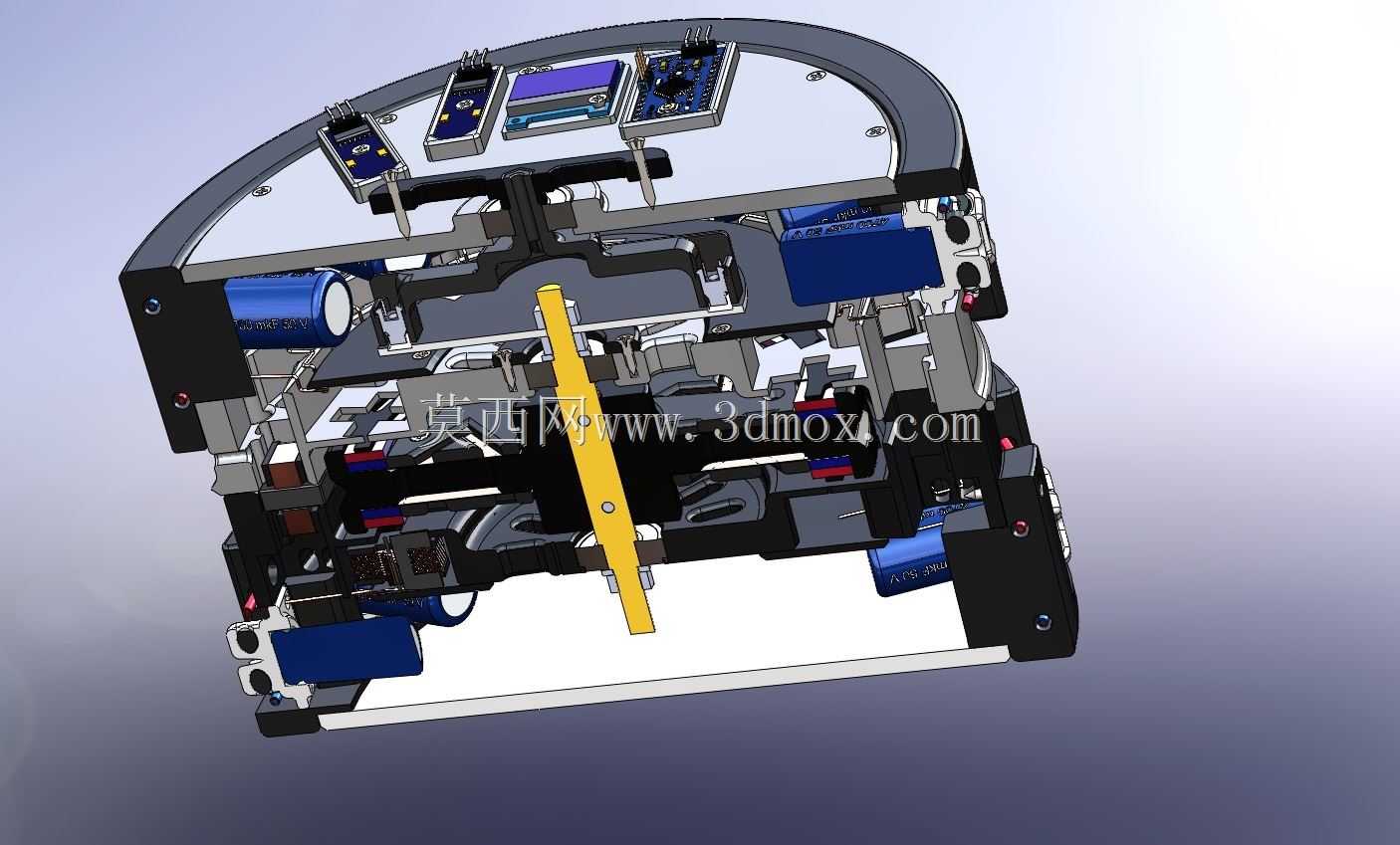

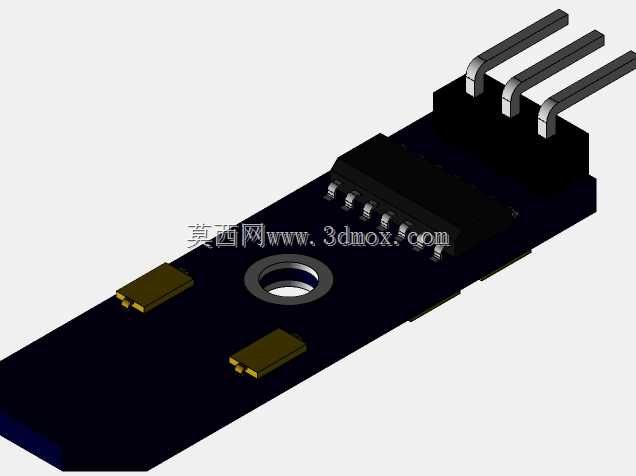

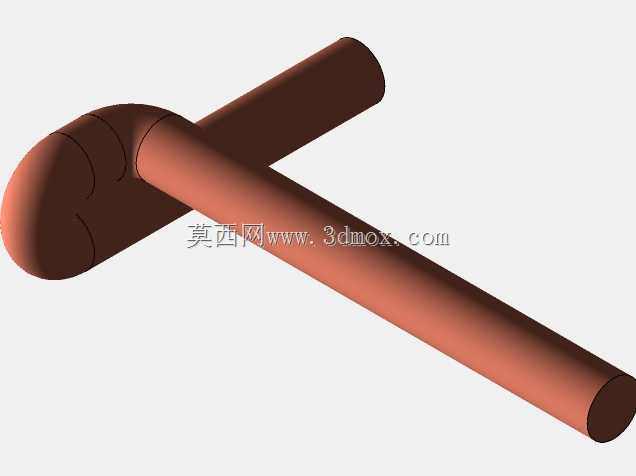

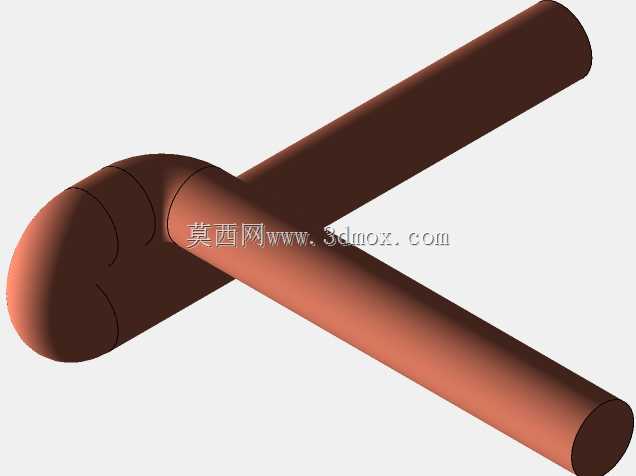

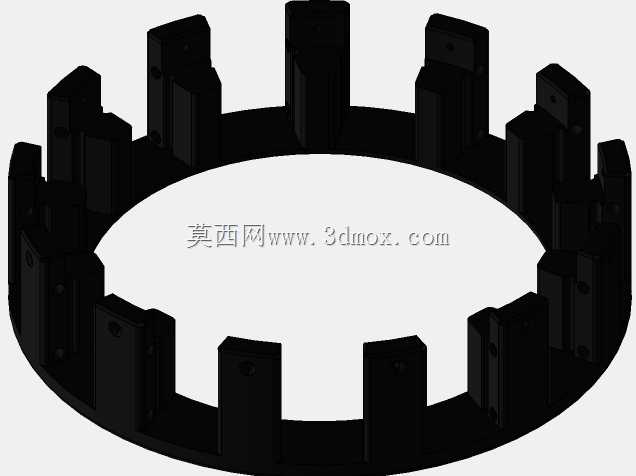

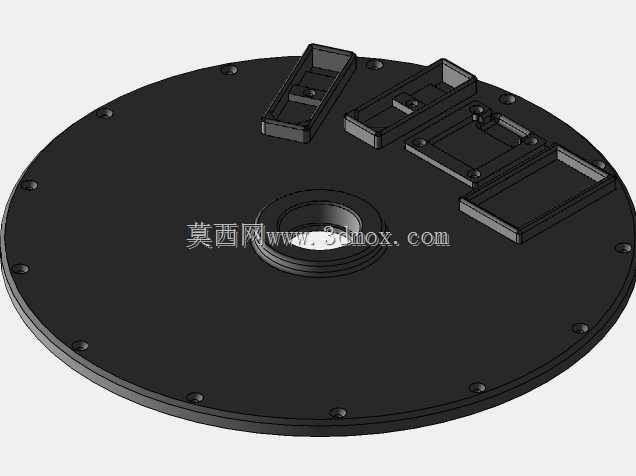

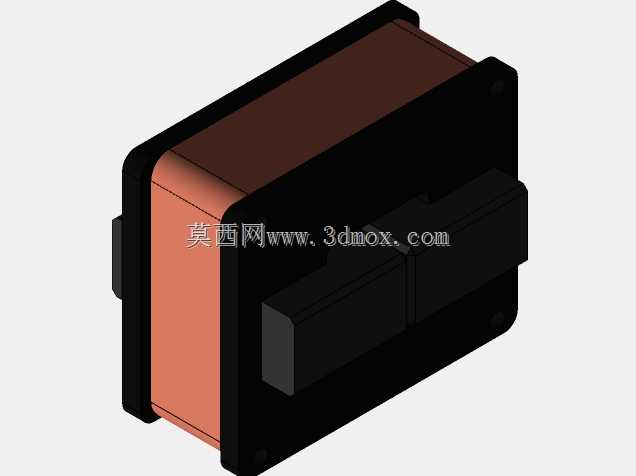

设计过程中，绕组模块采用独立模块化安装结构，每个绕组单元通过黑色绝缘固定支架安装在环形基体上，周向相邻绕组之间预留散热间隙，绕组接线沿环形支架内侧的走线槽规整排布，红色绝缘护套覆盖接线部位，避免运行过程中线路磨损造成短路故障。顶部端盖采用圆形金属盖板设计，通过周向均布的紧固件与下层基体连接，端盖中心设置旋转轴安装位，预留标准轴连接接口，可直接与外部动力输入轴或者负载输出轴对接，端盖上还预留了控制电路板的安装位置，可集成整流、调压、相位检测等功能电路，无需额外外置控制盒即可实现基础的电能输出管控。

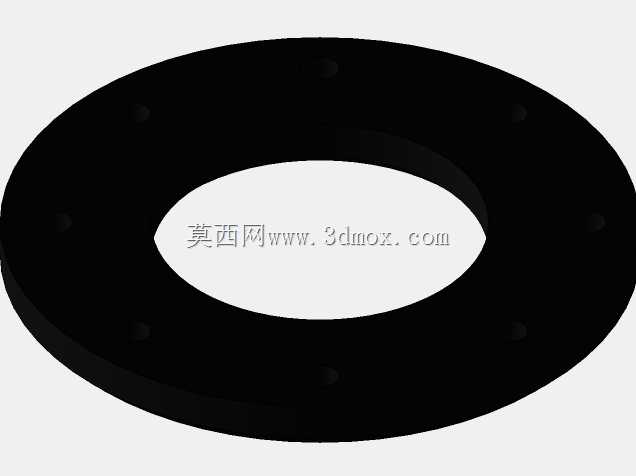

安装边界方面，该装置整体为同轴圆柱结构，安装基准为底部环形安装面与中心旋转轴，底部安装面预留对应安装孔位，可直接固定在水平安装基座上，中心轴的径向跳动公差控制在小范围区间，保证转子旋转过程中与定子绕组保持均匀气隙，避免气隙不均造成的磁拉力不平衡、运行振动过大等问题。周向外侧的固定支架同时起到防护作用，可避免外部异物直接触碰内部绕组与永磁体，提升装置运行的安全性。该装置的多相设计还具备一定的容错能力，单组绕组出现故障时，其余绕组仍可维持基础的能量转换功能，适合对可靠性有一定要求的离网应用场景，相比传统三相电机，多相结构在低转速工况下的扭矩波动更小，发电状态下的电压纹波更低，能够适配对输入输出稳定性要求更高的负载或者动力源。
