多规格工业管路组合布线结构设计

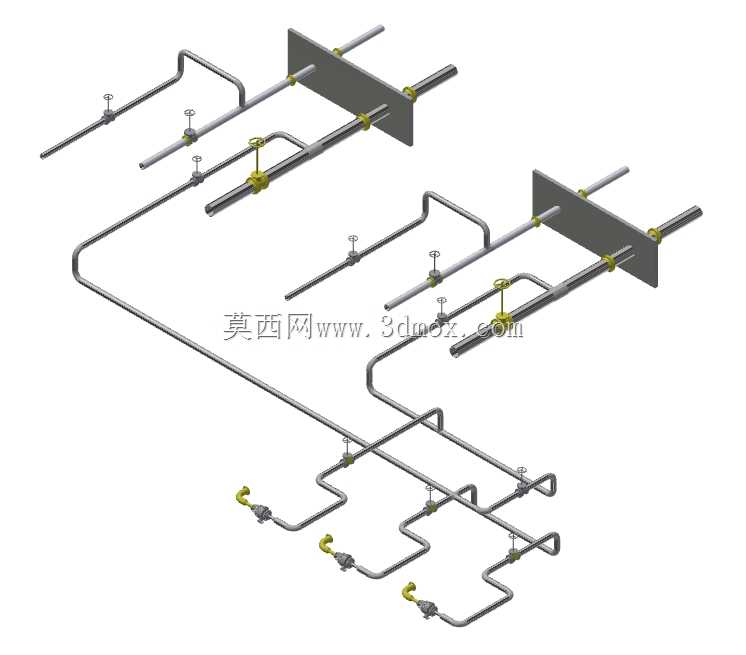

这套管路结构主要面向工业厂区流体输送场景设计，可适配化工生产、市政供水、暖通循环、工业制程物料输送等多类工况，承担不同压力等级、不同管径流体的定向输送与分流调控功能，解决多管路并行布设时的空间冲突、运维操作便利性、结构稳定性等实际工程问题。设计过程中首先梳理了现场布设的边界条件，明确8英寸与18英寸两类核心管径的输送能力差异，大管径管路承担主干线大流量流体输送，小管径管路负责支线分流、点位精准供给，两类管路通过分层排布、转角圆弧过渡的方式避免管线交叉干扰，所有弯折位置均采用标准弯曲半径处理，降低流体输送过程中的沿程阻力与局部压损，避免管路内部出现紊流、气蚀等影响输送效率与管路寿命的问题。管路上配置的多类阀门组件，可实现不同支路的通断控制、流量调节，满足生产过程中不同点位的流体供给需求，阀门操作端均预留了充足的操作空间，方便后期运维人员进行开关调节、检修更换作业。管路配套的固定支架采用贴墙/贴结构面安装设计，可直接与厂区建筑结构、设备基座进行刚性连接，支架与管路接触位置设置了适配的固定卡扣，可抵消管路内流体流动产生的振动，避免长期运行后管路出现移位、接口渗漏等问题。整体管路排布充分利用竖向与水平向空间，在有限的安装区域内完成多支路管线的规整布设，所有管路接口位置均预留了标准对接余量，可直接与上下游主干管线、终端用气/用液设备进行对接，无需现场进行额外的裁切改线。设计时还考虑了后期运维的通行需求，管路布设高度避开了日常巡检通道、设备操作区域，不会对现场人员作业、设备检修造成遮挡阻碍，同时每段管路的固定点间距都经过受力核算，保证管路充液状态下的结构强度，避免出现管路下垂、接口受力变形的隐患，整套结构可直接为同类型多管径并行管路布设项目提供直观的参考依据，帮助工程人员提前预判空间冲突、优化布线路径，减少现场施工的返工量。
