多支路工业输送8英寸管路布局设计

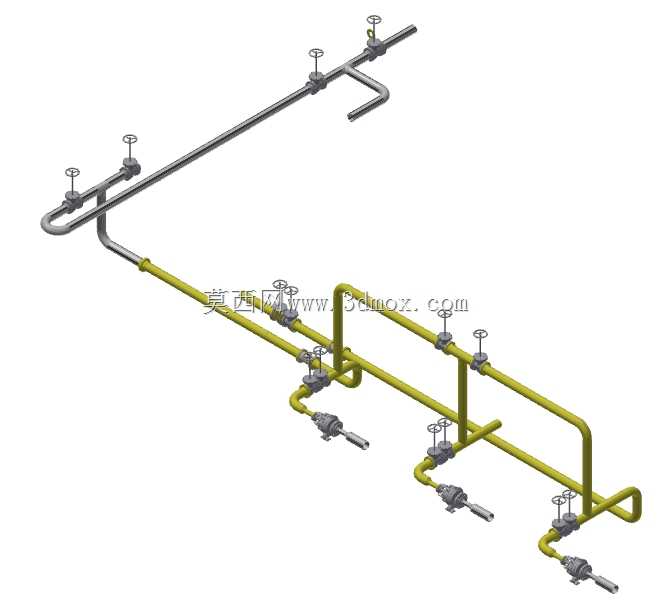

这套8英寸管路布局方案，主要面向化工原料中转、厂区公用工程流体分配、中小型生产装置介质输送等场景设计，可承担液态生产原料、工艺冷却水、低压气态介质的多点位输送分配任务，适配厂区内固定工位的介质供给需求，也可作为成套生产设备的外接配套管路单元使用。整套管路采用主路加支路的分布式结构，主路为8英寸通径的主输送管线，承担长距离大流量介质输送功能，从主路延伸出多组不同通径的支路管线，分别对接不同的工位接口，每一条支路都配置独立的截止阀与末端输出接头，可单独控制单一支路的通断状态，实现不同工位的独立介质供给调节，不会因为单一支路的启闭影响其他支路的正常输送。设计过程中优先考虑管路的走向合理性，所有弯折位置都采用标准圆弧弯头过渡，避免直角弯折造成的介质流动阻力激增，同时减少管路内部的介质滞留死角，降低含杂质介质长期输送过程中的淤积堵塞风险。管路的支撑点位按照管线跨度均匀布置，每一段水平管线的支撑间距都经过受力核算，避免管线充压后因自重产生下垂变形，所有阀门的安装位置都预留了足够的操作空间，手柄朝向统一设置在便于人员站立操作的侧方，无需额外登高或者俯身即可完成阀门的启闭调节。整套管路的安装边界充分考虑厂区常见的通道避让需求，上层管线的架设高度预留了足够的人员与小型转运设备通行空间，下层支路管线贴近安装基面布置，减少对作业空间的占用，所有支路的末端接口都采用标准通用连接尺寸，可直接对接常见的工业软管或者硬管接头，无需额外制作转换连接件。管路的材质搭配也做了区分，上层主路采用金属材质适配长距离架空铺设的强度需求，下层支路采用防腐涂层管材适配不同介质的输送要求，阀门与管路的连接位置都采用密封可靠性更高的连接结构，可承受常规工业管路的工作压力，减少日常使用过程中的跑冒滴漏隐患。
