带流体域结构的板式换热单元

这款带流体域的板式换热单元，主要应用于暖通空调、工业制程冷却、余热回收、化工介质换热等场景，是板式换热器（PHE）的核心换热主体结构，承担两种或多种流体之间的热量传递功能，可实现液-液、汽-液之间的高效热交换，在集中供热、食品加工杀菌温控、液压系统油液冷却、数据中心液冷换热等场景中都能适配使用。

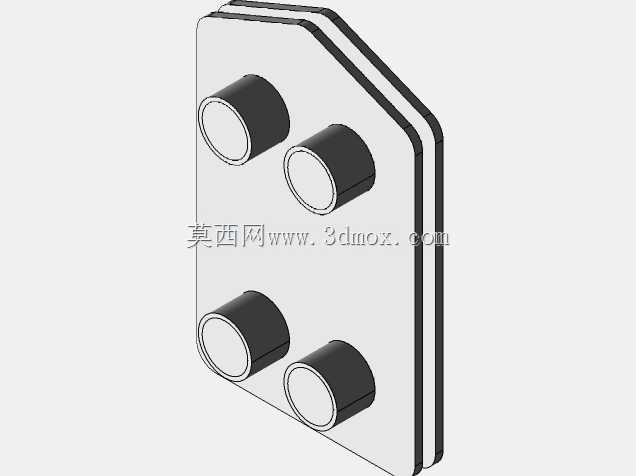

从功能特性来看，该结构完整保留了换热板片外侧的流体流通域，不同于常规仅建模固体板片的换热模型，它将板间流体的流动空间完整还原，能够直观呈现冷热流体在换热单元内的流道分布，可直接用于后续的流体仿真分析，计算不同流速、不同介质下的换热效率、压降损失、流场均匀性等核心参数，为换热效率优化、流道结构改进提供精准的模型基础。板片采用叠层式结构，相邻板片之间形成相互隔离的冷热流体通道，四个外接接口分别对应两种流体的进出通路，流体从接口进入后在板间的波纹流道内充分扰动，打破层流边界层，大幅提升换热系数，相比传统管壳式换热器，同等换热面积下体积更小、换热效率更高。

在设计思路上，该模型采用对称式接口布局，四个圆柱形接口分两列排布在板片侧方，接口轴线与板片平面垂直，便于外部管路的对接安装，板片整体采用圆角矩形轮廓，边缘设置密封压合边，叠层后可通过夹紧装置实现板片间的密封，防止流体串漏。流体域的建模严格贴合板片的波纹轮廓，保证流道截面尺寸与实际产品一致，避免仿真计算时出现流道偏差导致的结果失真。

从安装边界来看，该换热单元的整体外形为薄型叠层长方体结构，板片主体厚度方向尺寸紧凑，侧方伸出的四个接口长度统一，接口外径适配常规工业管路的法兰或快接接头尺寸，安装时仅需预留接口对接的操作空间，以及板片叠层方向的夹紧机构安装空间，无需额外的大尺寸安装预留位，可直接集成到整体换热机组框架内，适配不同处理量的换热需求，可通过增减板片叠层数量灵活调整总换热面积，适配不同换热量的工况要求。
