差速器组合伞齿轮三维模型

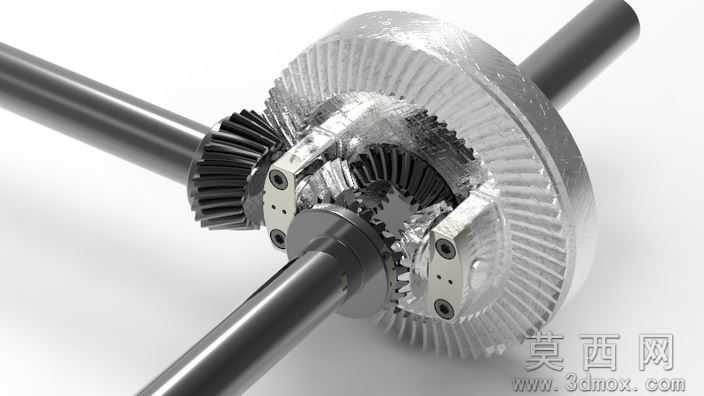

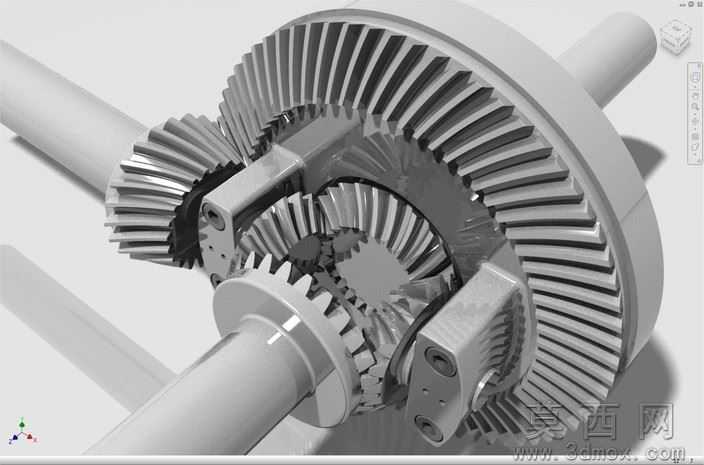

本模型为差速器配套组合伞齿轮三维结构，建模阶段以差速器动力传递的实际工况为核心依据，首先完成单组伞齿轮的齿形参数推导，依据渐开线锥齿轮的成型原理，先绘制齿顶圆锥、分度圆锥、齿根圆锥的基准轮廓，通过投影放样生成单个轮齿的实体特征，再通过圆周阵列完成整圈轮齿的排布，随后依次完成齿轮基体、轴孔、定位卡槽、安装配合面的结构建模，过程中严格控制齿面啮合间隙、轴孔同轴度、安装端面平面度的公差参数，确保各部件装配后无结构干涉。参数设计层面，模型匹配差速器的扭矩分配需求，设定了对应模数、压力角、分度圆锥角、齿宽参数，轮齿的修形参数也依据实际传动的载荷分布做了对应调整，既保证啮合过程的接触面积充足，也避免轮齿边缘出现应力集中的问题，同时预留了与传动轴、行星齿轮架的配合接口，所有配合尺寸均符合通用机械传动的设计规范。渲染材质部分，模型采用金属合金钢材质表现，对齿面做了精加工金属质感处理，呈现出磨削加工后的细腻金属光泽，对齿轮基体、安装轴部分做了调质金属的质感区分，通过光影调整突出轮齿的轮廓结构与装配关系，清晰展示各部件的相对位置与啮合状态。结构原理上，该组伞齿轮属于差速器的核心传动部件，通过多组锥齿轮的垂直啮合实现动力的转向传递，同时可在两侧输出轴存在转速差时自动分配扭矩，满足设备转弯或不同附着力工况下的动力输出需求，轮齿的锥形结构可实现相交轴之间的稳定动力传输，啮合过程中多齿同时接触，承载能力强，传动平稳噪音低。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可兼容Autodesk Inventor、SolidWorks、UG、ProE等主流三维设计软件，不同软件导入后可直接查看装配结构，也可对参数进行编辑调整，STL格式可直接对接3D打印设备完成实物样件制作。研发教学应用层面，该模型可作为机械设计专业齿轮传动章节的教学案例，帮助学习者理解锥齿轮的啮合原理、差速器的动力分配逻辑，也可作为传动设备研发的参考模型，用于减速机、差速器、机床传动机构的设计验证，缩短产品研发的建模周期，同时也可用于3D打印教学、机械拆装实训的数字化素材。
