焊接结构薄壁密封金属罐体设计

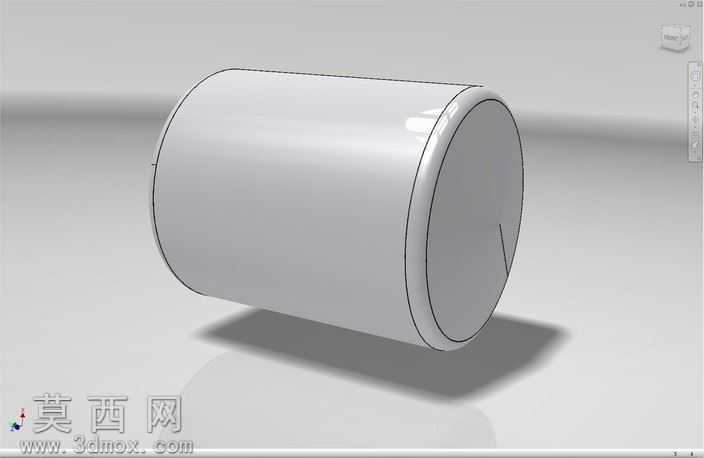

本作品为焊接成型的薄壁金属密封罐体，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于薄壁回转体的成型特性，先绘制罐体筒身的截面轮廓线，通过凸台拉伸命令生成基础筒身实体，针对薄壁件的壁厚均匀性要求，采用抽壳命令统一设置1.2mm的均匀壁厚，避免传统建模中壁厚不均导致的后续仿真误差。罐体端盖部分采用独立建模后装配的设计思路，端盖边缘设计有适配筒身壁厚的搭接止口结构，止口处预留0.15mm的焊接装配间隙，匹配实际薄板金属焊接的工艺要求，避免焊接过程中出现焊穿、虚焊的工艺问题。建模过程中对所有焊接棱边做了R0.5mm的圆角过渡处理，还原真实钣金焊接后的焊道打磨效果，同时避免应力集中问题。材质设置阶段，为罐体赋予哑光冷轧不锈钢材质，调整材质的反射粗糙度参数为0.3，金属度参数设置为0.9，还原薄壁金属罐体经过焊接打磨后的半哑光金属质感，场景中添加了柔和的面光源与环境反射贴图，渲染时采用光线追踪模式，精准呈现金属表面的明暗过渡与投影效果，清晰展示罐体的圆柱度与端盖的装配贴合度。结构设计上，整体罐体采用直筒加平端盖的经典密封结构，所有部件均为刚性钣金焊接结构，无额外活动零部件，建模时同步生成了配套的二维工程图纸，标注了筒身内径、壁厚、端盖搭接尺寸、焊接坡口角度等关键工艺参数，可直接对接钣金下料、卷圆、焊接的实际生产流程。设计思路围绕小型密封金属存储容器的实用需求出发，在保证罐体结构强度与密封性能的前提下，尽可能优化壁厚参数降低整体重量，焊接结构的设计兼顾了加工便利性与结构可靠性，止口定位结构可降低焊接装配时的对位难度，提升成品的尺寸一致性，整体模型结构完整，细节还原度高，可用于焊接工艺教学、小型容器结构设计参考等场景。
