折弯螺旋线圈结构三维建模设计

　　这类带折弯弧度的螺旋线圈，在工业场景里的应用覆盖范围极广，小到消费电子内部的触点连接、弹性顶针结构，大到工业管路的柔性缓冲段、电气回路的大电流导电连接件，甚至是特种装备里的弹性支撑构件，都能见到这类结构的身影。和常规直筒螺旋弹簧不同，折弯后的线圈不再是沿单一轴向延伸，而是顺着预设的弯曲路径排布，这就要求设计阶段必须兼顾螺旋自身的螺距、圈径、线径参数，同时匹配折弯路径的曲率变化，避免出现圈距不均、局部应力集中的问题。

　　从实际使用的功能特性来看，这类折弯线圈首先要满足的是弹性形变需求，在装配空间存在弧形走向的场景下，直筒弹簧无法适配安装路径，强行掰弯会导致弹簧圈之间出现挤压干涉，压缩行程被大幅占用，甚至出现永久形变失效，而沿折弯路径生成的螺旋线圈，每一圈的位置都贴合预设的弯曲轨迹，在受力压缩或者拉伸时，各圈的形变均匀度更好，不会出现局部圈与圈贴合卡死的情况。其次在导电应用场景中，这类折弯线圈通常采用铜质或者合金线材加工，连续的螺旋结构既可以提供足够的载流面积，折弯的形态又能适配设备内部的弧形走线空间，同时自身的弹性可以保证两端连接触点的接触压力，避免设备振动过程中出现接触不良的问题。

　　设计这类结构的时候，首先要确定的是安装边界的限制条件，先根据装配空间的走向绘制折弯的中心路径，这个路径的曲率不能过小，否则螺旋线圈在弯曲段的外侧圈距会被拉大，内侧圈距会被压缩，当曲率半径小于线圈外径的2倍时，内侧的线圈很容易出现贴合干涉，后续做形变仿真的时候会发现局部应力远超材料的屈服强度，实际使用中很快就会出现断裂失效。确定中心路径之后，再根据受力需求或者载流需求选择线材的直径，线径的选择既要考虑强度或者载流的要求，也要匹配折弯路径的曲率，线径越大，允许的最小折弯曲率半径就越大，这一点在前期方案阶段就要核算清楚，避免后续建模完成后才发现无法加工或者装配。

　　螺旋参数的设置上，常规直段部分的螺距可以按照普通弹簧的设计逻辑，根据需要的压缩行程来确定，保证在最大压缩量下圈与圈之间还留有合理的间隙，避免并圈冲击。而在折弯段，螺距需要做对应的补偿，因为沿弯曲路径排布时，外侧的螺旋线长度比内侧长，如果全程采用统一的螺距参数，折弯段的实际圈距会出现不均匀的情况，外侧稀疏内侧密集，这时候需要根据折弯路径的曲率，对螺旋的生成路径做扫掠约束，让螺旋截面始终垂直于折弯中心路径的切线方向，保证每一圈的截面都和路径垂直，这样生成的线圈各圈的间距在法向方向上保持一致，受力的时候载荷分布更均匀。

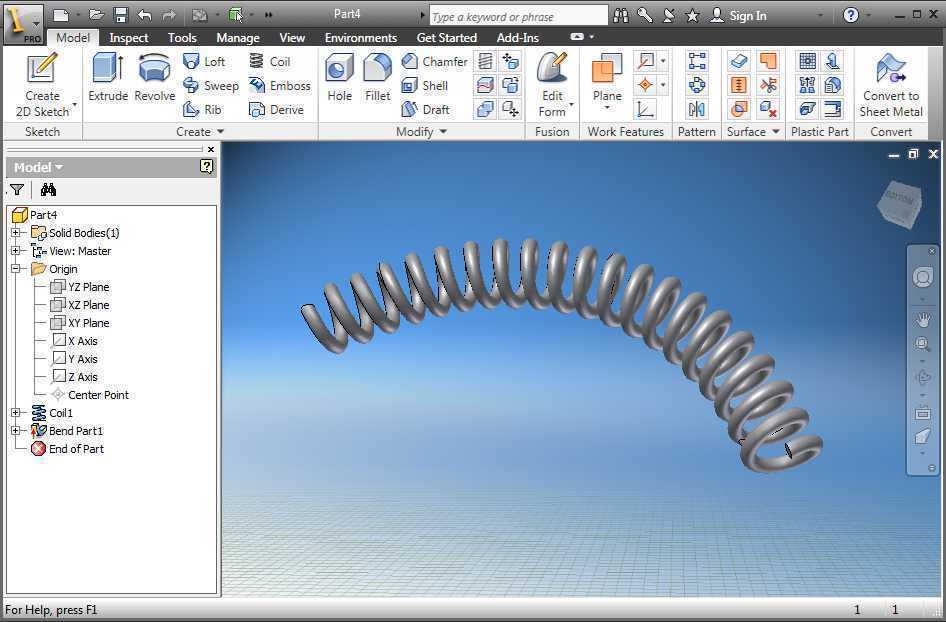

　　实际建模过程中，很多工程师容易犯的错误是先做直筒螺旋弹簧，再用整体折弯的特征去做变形，这种方法生成的模型在折弯段的截面会出现畸变，线材的圆形截面会被拉扯成椭圆，和实际加工出来的产品形态不符，后续做有限元分析的时候，网格划分会出现畸变单元，计算出来的应力结果参考价值极低。正确的建模逻辑应该是先绘制折弯的中心引导线，再以引导线的端点为起点绘制螺旋的截面轮廓，也就是线材的圆形截面，然后用扫掠特征，让截面沿着螺旋轨迹结合引导线来生成实体，这里的螺旋轨迹需要和引导线做路径约束，保证每一圈螺旋的法向都和引导线的切线方向重合，这样生成的折弯线圈，线材的截面全程保持正圆形，各圈的间距均匀，和实际冷卷加工出来的产品形态完全一致。

　　从安装适配的角度来说，这类折弯线圈的两端通常需要做并圈磨平的处理，保证两端的支撑面和安装基座的贴合度，两端的安装位需要根据整体的折弯路径来确定端面的角度，不能直接沿用直筒弹簧的垂直端面，否则安装的时候端面会和基座出现夹角，导致装配后线圈出现额外的偏载，使用寿命大幅缩短。设计的时候需要在两端预留出合理的安装让位空间，考虑线圈在最大压缩量下的整体轮廓尺寸，避免压缩后线圈的外侧轮廓和周边的结构件出现干涉，尤其是在折弯段的外侧，形变的时候轮廓会向外扩张，这部分的安全间隙至少要留出线径的0.2倍以上，避免工作过程中出现摩擦磨损。

　　在不同的应用场景下，这类线圈的参数差异也很大，用作弹性缓冲的场景，通常会选用弹簧钢材质，线径较粗，圈数相对较少，螺距较大，保证足够的刚度和压缩行程；用作导电连接的场景，通常会选用紫铜或者铍铜材质，线径根据载流量确定，圈数相对较多，螺距较小，保证足够的弹性接触压力，同时降低回路的电阻；用作柔性管路保护的场景，通常会采用不锈钢线材，线圈的内径要比被保护的管路外径大10%左右，折弯路径完全匹配管路的走向，套在管路外侧起到防磨、抗压的作用。不管是哪种应用场景，建模阶段都需要把安装边界的约束放在第一位，所有的螺旋参数、折弯曲率都要围绕实际的装配空间和功能需求来确定，不能脱离实际使用场景单纯追求模型的外观形态。
