带座轴孔支撑连接构件造型设计

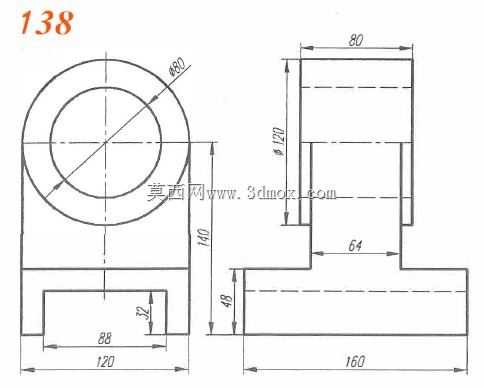

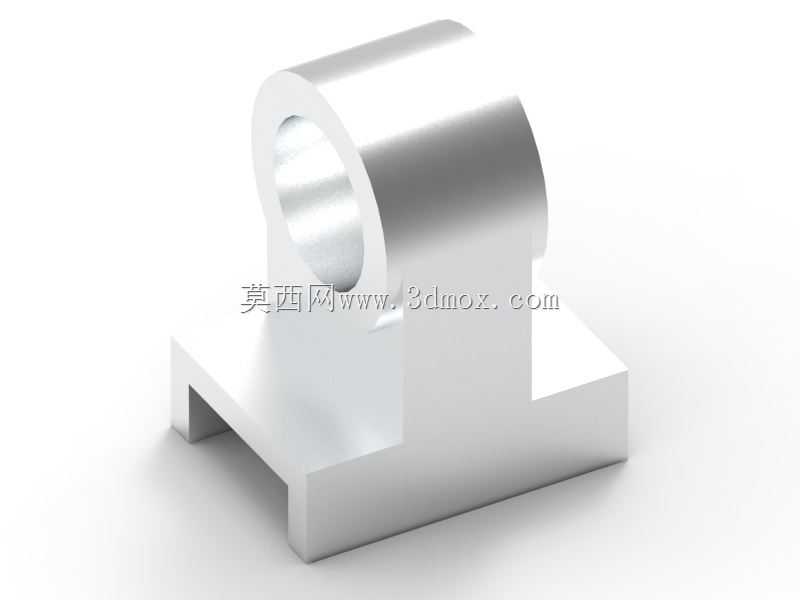

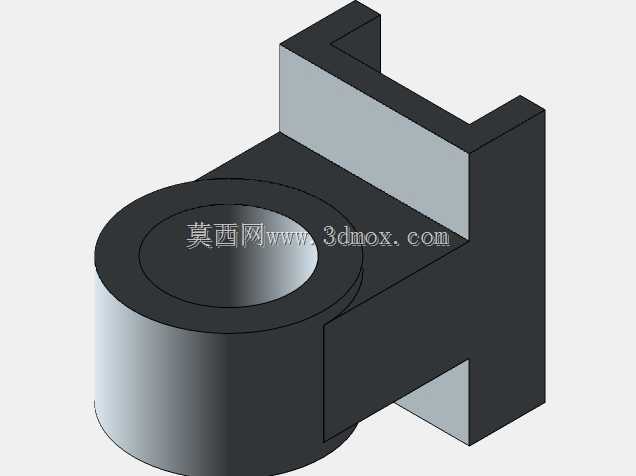

该带座轴孔支撑构件是轻型传动系统中常用的径向承载支撑部件，主要应用于小型输送线、桌面级自动化设备、轻工机械的转轴支撑工位，用来为穿装在中心孔内的转动轴提供稳定的径向支撑，抵消转轴运转过程中产生的径向载荷，避免转轴出现挠曲变形，保障转动副的运转同轴度与运行稳定性。这类构件常安装在设备的框架型材端面或者安装基板上，作为转动机构的端部支撑点位，适配直径不大的光轴、销轴类零件的装配需求，在小型包装设备、电子加工流水线的导辊支撑、手动工装的转轴定位场景中都有广泛应用。从功能特性来看，该构件采用一体化铣削成型的结构设计，上部为带贯通圆孔的筒状支撑段，圆孔内壁为光滑配合面，可直接与光轴形成间隙配合，也可根据需求加装轴套、滑动轴承来降低转动摩擦系数，筒状结构的壁厚经过载荷校核，能够承受常规轻载传动下的径向冲击力，不会出现支撑段开裂或者形变的问题。下部为带双侧开槽的凹形安装底座，底座的平整底面作为安装贴合面，双侧的开槽结构为安装螺栓预留了穿装空间，可通过螺栓将整个构件牢牢固定在安装基准面上，凹形的开槽设计同时也降低了构件整体重量，减少不必要的材料消耗，安装时不需要额外加工沉孔，直接从底座下方穿入螺栓即可完成紧固，装配流程十分便捷。在设计思路上，该构件优先保障支撑孔与安装底面的形位公差，设计阶段严格控制中心孔轴线与安装底面的平行度误差，避免转轴安装后出现偏斜导致的运转卡滞、磨损加剧问题；上部筒状支撑段与下部底座之间采用大圆角过渡连接，有效降低应力集中系数，在承受交变径向载荷时不会在连接位置出现断裂失效。整体外形规整无复杂曲面，上部支撑筒的外径与中心孔的孔径比例经过优化，既保证足够的支撑强度，也不会占用过多安装空间；下部底座的宽度大于上部支撑筒的外径，增大了安装接触面积，提升支撑稳定性，双侧开槽的宽度适配常规规格的内六角螺栓穿装，底座的高度经过测算，能够保证中心孔的轴线距离安装面达到合适的高度，满足常规传动机构的中心高设计要求，安装时不需要额外加装调整垫片即可匹配常规的装配高度需求，适配多数轻型传动场景的安装边界条件。
