带斜向切口槽型机械支撑构件造型

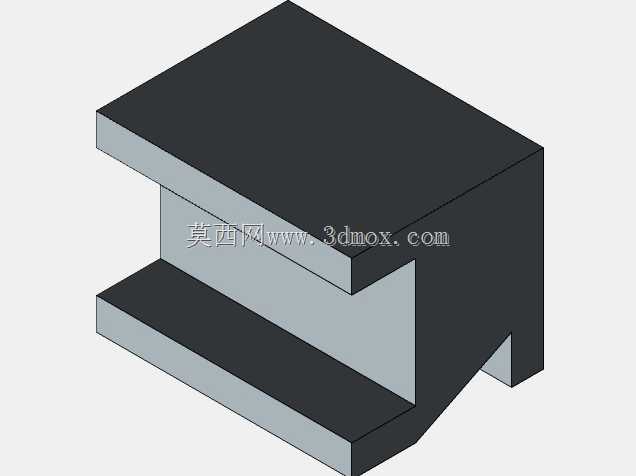

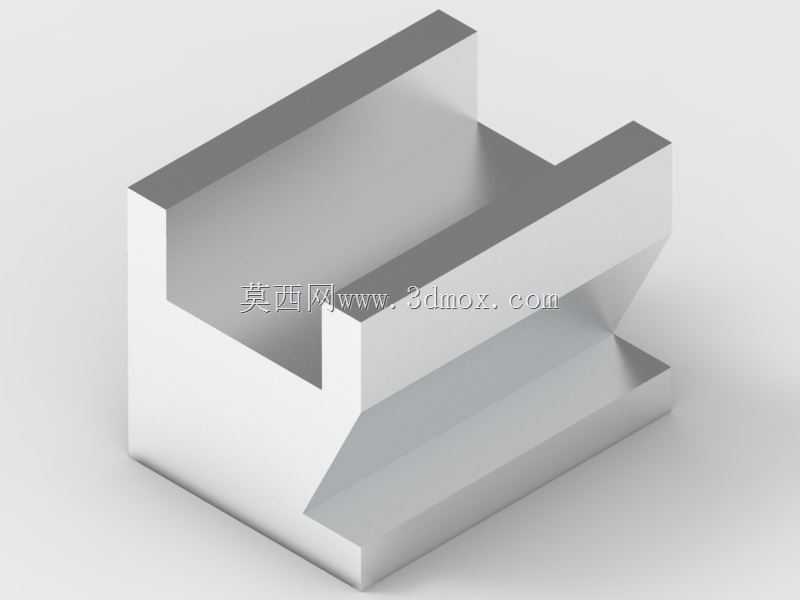

该构件属于机械装配体系中常用的定位支撑类基础零件，主要应用在工装夹具定位、小型设备机架接驳、流水线工位挡停结构等场景中，可作为相邻功能部件的安装承载基体，也可配合锁紧件完成工件加工过程中的侧向定位，在轻工装配、五金加工、非标自动化设备搭建场景中具备较高的复用性。从实际用途来看，该构件主体为规整的长方体结构，自身刚性充足，上部开设的凹型槽可用于嵌装导向条、定位销或者小型传感元件，侧部的斜向切口结构能够避让相邻运动部件的运行轨迹，避免装配后出现运动干涉，同时下部的虚线标识区域为预留的安装孔位排布区，可根据实际安装需求加工对应规格的通孔或螺纹孔，实现与底部安装基座的稳固连接。在设计思路上，该构件优先保证主体结构的强度冗余，主体段长度设置为80，整体截面规整，可直接采用标准型材下料后进行二次机加工，降低原材料采购与前期加工成本；上部凹型槽两侧的凸台宽度均为10，槽深方向分为上下两段，上段深度20、下段深度30，斜向切口从槽体下段侧边延伸至构件侧端面，底部总宽度为60，切口下端距离构件侧边的水平距离为15，该尺寸设计既保证了槽体内部有足够的空间容纳嵌装部件，又通过斜向结构分散了构件受力时的应力集中点，避免直角切口处长期受载出现开裂变形。从安装边界来看，该构件整体外轮廓规整，无外凸的异形结构，安装时所需的预留空间仅需略大于构件自身外尺寸即可，下部安装孔位的排布可适配常见的20、40系列铝型材安装间距，无需额外加工过渡连接板即可完成装配，侧部的斜向切口可在安装时为相邻部件的走线、运动行程预留充足空间，减少整体装配结构的冗余设计，提升空间利用率。该构件的造型过程严格遵循机械加工的工艺合理性，所有转角处均预留了机加工所需的退刀空间，无无法加工的封闭内腔结构，所有尺寸标注均从工艺基准出发，可直接用于指导数控铣削加工，加工完成后仅需去除毛刺即可投入装配使用，无需额外的表面处理工序即可满足常规工况下的使用需求。
