卧式工业储运用承压罐体结构设计

该卧式承压储液罐体主要面向工业流体物料的中转存储、生产环节缓存、场站定点储配场景，可适配石油炼化、化工生产、燃气输配、油料供应等多个领域的常压或低压流体存储需求，能够稳定存储液态烃类、工业油料、低压气态介质等多种工业流体，是工业流体储运系统中的核心静态设备之一。

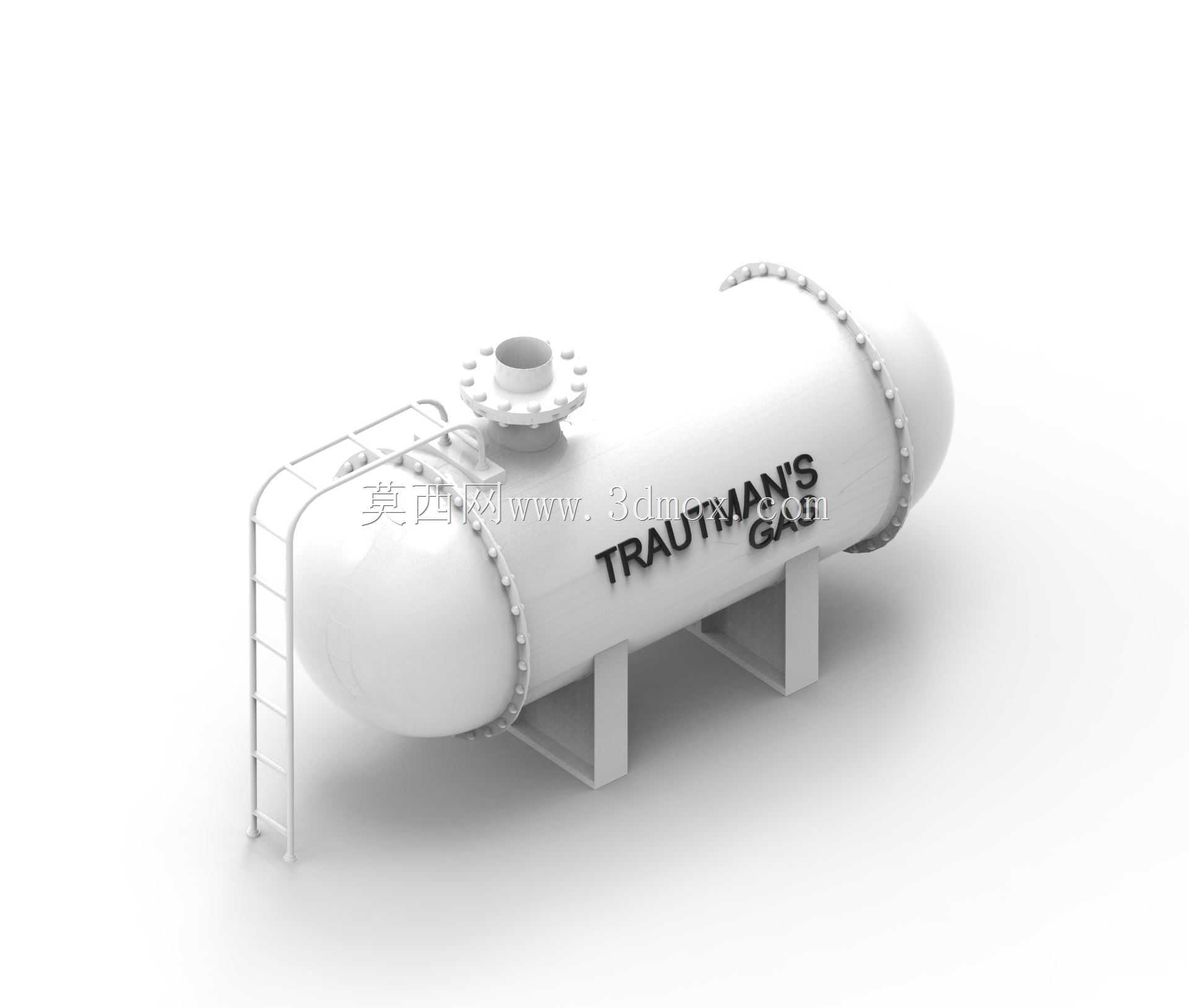

从功能特性来看，该罐体采用卧式圆筒形承压结构设计，筒体两端采用标准椭圆形封头，通过法兰螺栓结构实现封头与筒体的密封连接，既保证了罐体整体的承压能力，也方便后期开罐开展内部检修、清理作业；罐体顶部设置带法兰接口的人孔/物料接管，可对接进料管路、安全附件、检测仪表等外接组件，满足介质进出、压力监测、安全泄放等功能需求；筒体侧面配置外置直爬梯，可直达顶部操作平台区域，方便运维人员开展顶部阀门操作、仪表巡检、附件维护等日常作业；罐体底部采用双鞍式支座结构，支座与筒体采用贴合式支撑设计，可均匀分散罐体满液状态下的整体载荷，避免筒体局部应力集中造成的结构变形，同时鞍座底部预留安装固定孔位，可直接通过地脚螺栓与混凝土基础完成固定，适配场站硬化地面的安装要求。

在设计思路上，该结构优先遵循承压设备的等强度设计原则，筒体壁厚、封头曲率、法兰螺栓规格均匹配对应存储压力下的强度要求，在保证结构安全冗余的前提下尽可能控制整体自重；爬梯与筒体的连接采用局部补强结构，避免爬梯焊接位置造成筒体局部应力损伤；鞍座的支撑间距、包角参数经过力学校核，可适配不同容积规格下的载荷分布要求，保证罐体在满液、空载、温度形变等不同工况下的结构稳定性。

从安装边界来看，该卧式罐体的整体长度、筒体直径、鞍座间距均按照通用工业场站的安装空间设计，顶部接管的法兰尺寸、鞍座的安装孔位均匹配行业通用标准，可直接对接现有工业管路系统与基础施工规范，无需额外定制转接组件；罐体整体外形规整，运输过程中可直接采用平板车辆装载，现场吊装就位后仅需完成地脚固定、管路对接、安全附件校验即可投入使用，安装作业流程简便，适配多数工业场站的改扩建、新增储配设施的建设需求。
