斜切带槽组合式机械基座造型设计

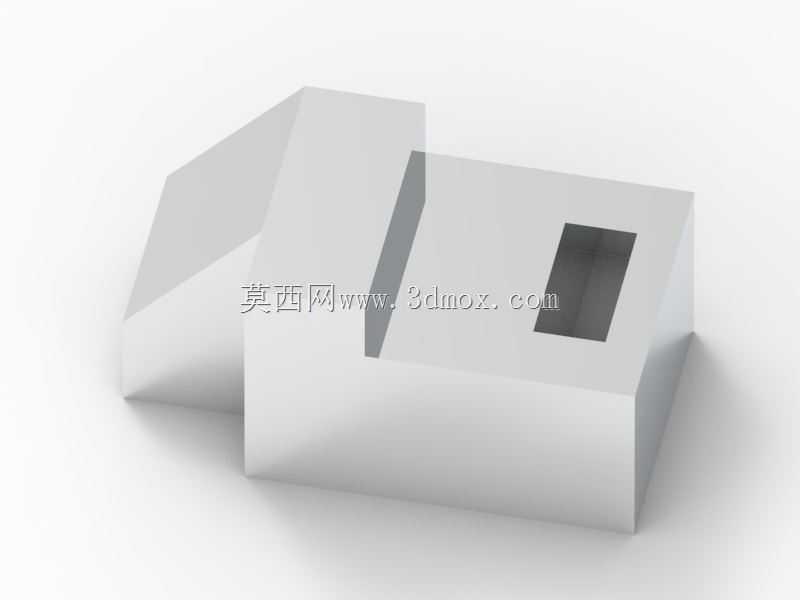

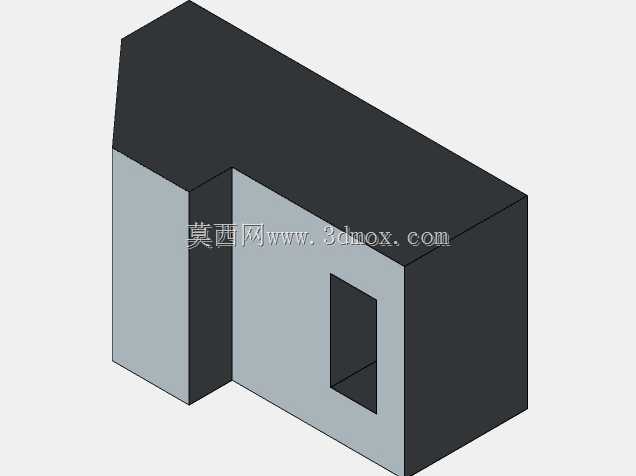

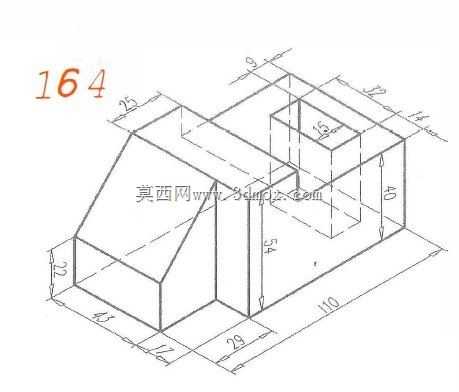

该组合式机械基座属于机械装配体系中的基础承载类构件，主要应用于小型工装夹具的承载底座、教学实训的造型练习载体、以及小型非标设备的支撑基体场景，在机械加工实训、基础构件原理验证、小型功能模组搭建等场景中承担定位、承载、结构衔接的核心作用。从功能特性来看，该构件采用一体化块体组合设计，左侧斜切面可用于安装倾斜布置的检测元件或导向组件，右侧凸起的开槽结构可实现配套功能块的嵌入式定位，避免装配过程中的横向窜动，底部平整的安装面可直接固定在工作台或设备基板上，整体结构无冗余外伸部件，抗形变能力较强，能够承受中等载荷下的静压力与小幅振动冲击。在设计思路层面，该构件遵循从整体到局部的实体建模逻辑，首先确定总长110、总高54、总宽对应斜切投影的整体外轮廓基准，先构建底部的基础承载块，保证底部平面的平面度公差满足安装贴合要求；随后处理左侧斜切结构，以左端高度22、斜切段水平长度43为基准切除多余材料，形成倾斜安装面，该斜面的角度经过测算可适配常用的45度以内倾斜安装需求，无需额外加装角度垫块即可完成倾斜元件的固定；之后构建右侧的凸起块体，在凸起块上加工深度14、宽度32的内槽，槽体的位置距离右侧端面9，保证槽壁的结构强度，避免受力后出现开裂变形，同时槽体的尺寸公差可按照H7级精度设计，满足嵌入式装配的间隙配合要求。从外形尺寸与安装边界来看，该构件底部总长110，前端突出段长度29、宽度12，安装时可在底部对应位置设置M6规格的安装螺纹孔，孔位避开内部开槽区域，保证安装连接的可靠性；左侧斜切面的垂直高度差为32，安装倾斜元件时需注意元件的外伸长度不超出基座左侧边界15mm，避免与周边相邻构件产生运动干涉；右侧凸起块的高度为40，槽体深度14，嵌入槽内的配套零件高度不应超出凸起块顶面5mm，保证整体结构的紧凑性，同时槽体的边角处设置R2的工艺圆角，既可以消除加工应力集中，也能避免装配时划伤操作人员。整体结构没有复杂的曲面特征，加工难度较低，采用普通铣床即可完成全部加工工序，适合作为机械加工入门、三维建模基础练习的典型案例，也可经过尺寸缩放后适配不同规格的小型设备承载需求，在基础机械结构设计中具备较强的通用性与参考价值。
