组合式开槽带半圆基座机械零件

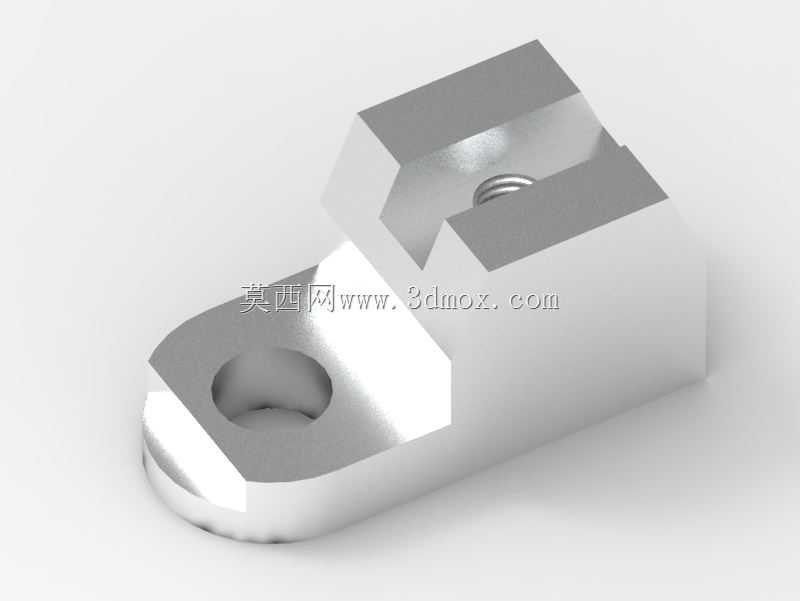

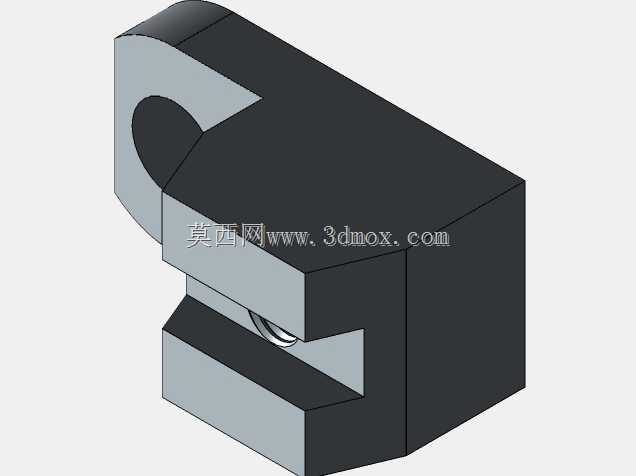

该零件属于小型机加工组合构件，主要应用于小型工装夹具的定位基座、台式检测设备的承载安装座，以及轻型自动化送料轨道的端部衔接块场景，在轻工装配生产线、小型五金加工工位、教学实训台架中都能适配使用，承担部件定位、相邻构件衔接、局部载荷承载的实际作用，可在低载荷往复运动场景下作为滑动支撑块使用，也可作为小型传感器的安装固定基座，适配常规的螺栓锁紧安装需求。从功能特性来看，零件下部的半圆基座结构可适配圆柱面安装面，能够在圆管类支架、弧形安装基准面上完成贴合固定，基座上预留的圆形沉孔可容纳锁紧螺栓的头部，保证安装后表面无凸起干涉，不会影响上方部件的滑动或放置；上部的长方体主体开设的通槽结构，可用于嵌入片状定位件、导向条或者检测触片，槽体周边的台阶结构能够对嵌入件形成横向和纵向的双向限位，避免嵌入件在受力时出现窜动，主体侧部的斜切边角可规避相邻运动部件的运动轨迹，减少装配时的空间干涉风险。在设计思路上，该零件采用分体组合式的构型逻辑，下部半圆基座与上部开槽主体采用一体化铣削成型的结构，既保证了整体结构的连接强度，也减少了额外装配带来的累积误差；所有边角处均设置了微小的工艺倒角，既能够去除机加工产生的毛刺，也能在装配时起到导向作用，降低装配对位的难度；尺寸标注上充分考虑了常规机加工的公差适配要求，安装孔位、槽体宽度、基座圆弧半径均采用通用机加工可直接达到的精度等级，无需后续二次打磨或特种加工即可满足使用要求。从外形尺寸与安装边界来看，零件整体总长度为34单位，下部半圆基座的圆弧半径为15单位，基座厚度为5单位，上部主体的总高度为20单位，上部开设的槽体长度为12单位、槽深为5单位，侧部斜切边的高度为12单位，基座上的安装沉孔直径为14单位，沉孔深度适配常规M12内六角螺栓的头部尺寸；安装时需保证半圆基座与安装基准面的贴合度不低于85%，上部槽体的安装方向需与受力方向保持垂直，零件上方预留的操作空间不小于10单位，侧部与相邻构件的最小间隙不小于2单位，即可保证零件长期稳定运行，不会出现卡滞、松动或受力变形的问题。
