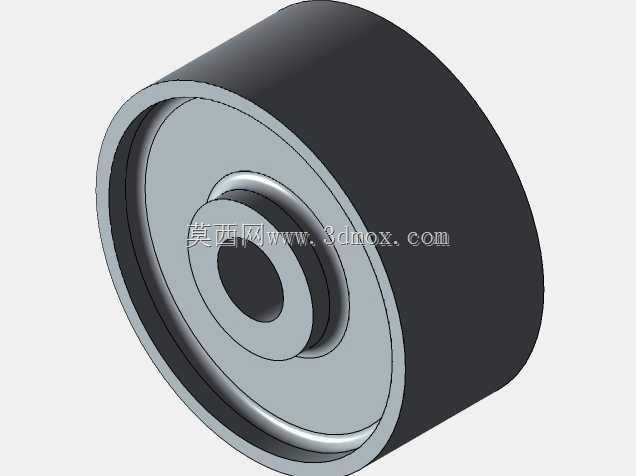

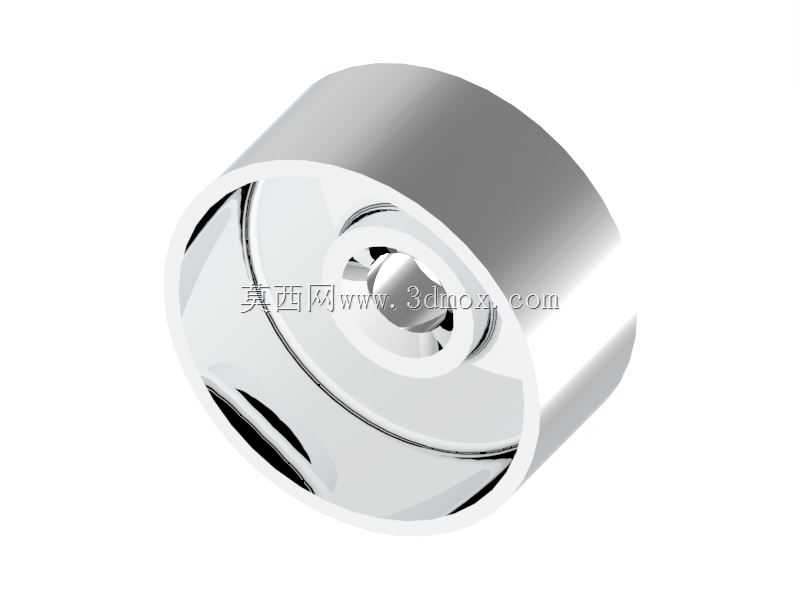

内嵌滚珠式回转套筒结构设计

该回转套筒类构件主要应用于精密传动、轻载回转支撑场景，常见于小型自动化设备的转轴衔接部位、检测仪器的回转工位、轻工机械的导向转动单元中，可在低转速、中等径向载荷的工况下实现部件间的相对回转运动，同时承担径向定位与轴向限位的基础作用，避免配合部件在运转过程中出现偏心、窜动问题。从实际用途来看，该构件可作为小型转轴的外套支撑件，也可作为流体通路中的回转衔接套使用，内部中空的腔体既可以穿设传动轴、走线束，也可作为介质流通的通道，适配多场景的安装使用需求。产品功能特性上，该构件采用一体化金属本体设计，外圆为高精度光滑圆柱面，可与安装基座的内孔实现过渡配合，保证安装后的同轴度；内部设置的环形滚道与内嵌滚珠结构，可将配合面的滑动摩擦转化为滚动摩擦，大幅降低回转过程中的摩擦阻力，减少运转磨损，提升构件的使用寿命；内部阶梯式的腔体结构，可实现与不同直径配合件的适配，端部的环形槽可搭配卡簧实现轴向定位，无需额外设计复杂的限位结构即可完成装配固定。设计思路层面，该构件优先保证回转精度与配合可靠性，外圆与内部滚道采用同轴度公差约束，避免回转过程中出现跳动问题；滚珠排布采用满装优化设计，在有限的环形空间内尽可能增加滚珠接触点，提升径向承载能力；本体壁厚经过受力校核，在保证结构强度的前提下尽可能缩减整体重量，降低转动惯量，适配高速轻载的回转需求；内部的避让槽设计，可避免装配过程中与配合轴的台阶部位发生干涉，降低装配难度。外形尺寸与安装边界方面，该构件整体为短圆柱状结构，外圆直径与轴向长度比例控制在1:0.8左右，适配紧凑安装空间的使用需求；安装时仅需保证基座内孔的尺寸公差与表面粗糙度符合配合要求，预留的轴向安装空间略大于构件自身长度即可，无需额外预留过大的操作空间；构件两端的倒角设计，既可以在装配时起到导向作用，也可去除加工毛刺，避免安装过程中刮伤配合面，整体安装边界规整，可直接嵌入常规的圆柱形安装孔位中使用，适配性较强。
