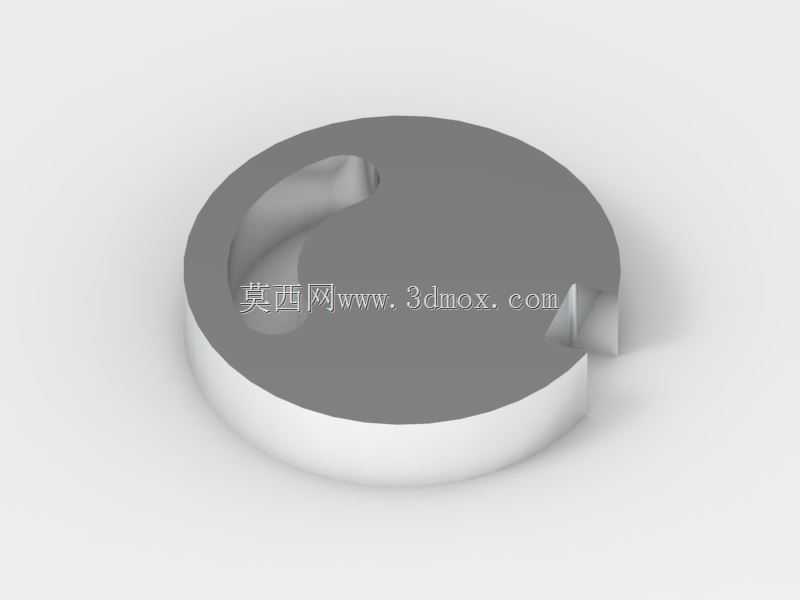

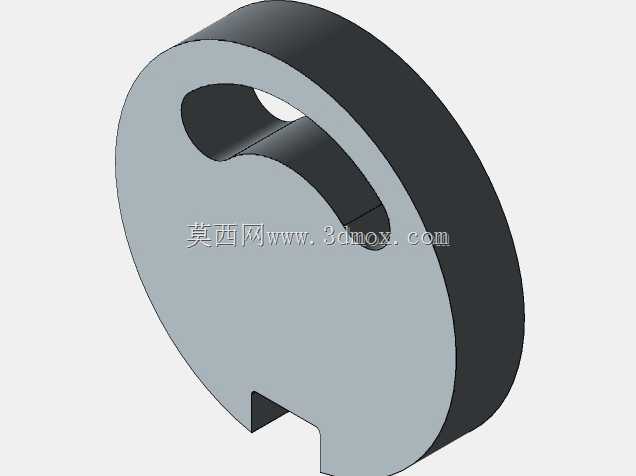

带异形槽口圆盘类机械造型练习构件

该圆盘类构件是机械造型设计阶段的典型练习载体，同时也可作为小型工装夹具、定位承载装置的基础功能零件使用，在轻工装配、小型检测设备台架、教学实训操作台等场景中具备实际应用价值，可承担工件承载、旋转定位、行程限位等基础功能。从实际用途来看，这类带特征槽的圆盘件常被用作小型回转工作台的基础承载盘，或是手动转位夹具的定位基体，通过盘面的异形槽与侧边缺口完成配套工件的卡装、周向位置限定，避免工件在回转过程中出现周向滑移，保障工位切换时的位置精度。从功能特性来看，构件主体为等厚圆盘结构，盘面开设的平滑异形圆弧槽为导向限位结构，可配套圆柱销类零件实现预设轨迹的滑动导向，侧边开设的三角缺口为周向定位结构，可与弹性定位销配合完成多档位的转位锁止，整体结构无尖锐棱角，所有槽边与外圆均做了顺滑过渡处理，可有效降低应力集中风险，提升构件反复受载时的结构强度。从设计思路来看，该构件的建模过程遵循机械零件设计的基础逻辑，首先确定圆盘的基准轴线与端面基准，以主体外圆为基础轮廓完成基体拉伸，之后依次构建异形圆弧槽与侧边定位缺口的特征轮廓，通过布尔运算切除多余材料，过程中重点保证槽面与盘面的垂直精度、缺口定位面与圆盘轴线的角度精度，同时控制所有特征的拔模斜度与圆角过渡，既满足实际加工的工艺要求，也避免装配使用时出现棱边刮擦工件的问题。从外形尺寸与安装边界来看，构件整体为扁平回转体结构，轴向厚度远小于圆盘外径，占用的安装空间以圆盘外径为径向边界，以自身厚度为轴向边界，安装时可通过盘面预留的光孔完成与底部转轴或台架的固定，异形槽的开设位置避开了中心安装区域，不会对安装紧固件造成干涉，侧边缺口的深度控制在圆盘壁厚的合理范围内，不会破坏构件整体的结构刚性，可适配直径匹配的标准转轴安装，无需额外定制非标连接配件，能够直接融入常规的小型回转机构装配体系中，在教学实训场景中也可作为基础建模练习案例，帮助初学者掌握拉伸、切除、圆角等基础建模特征的使用逻辑，理解机械零件从功能需求到结构落地的设计思路。
