双立耳带槽安装式铰接支座结构设计

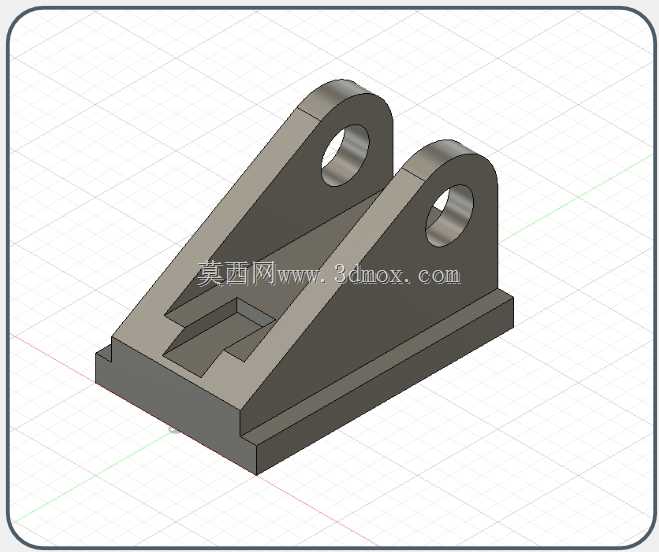

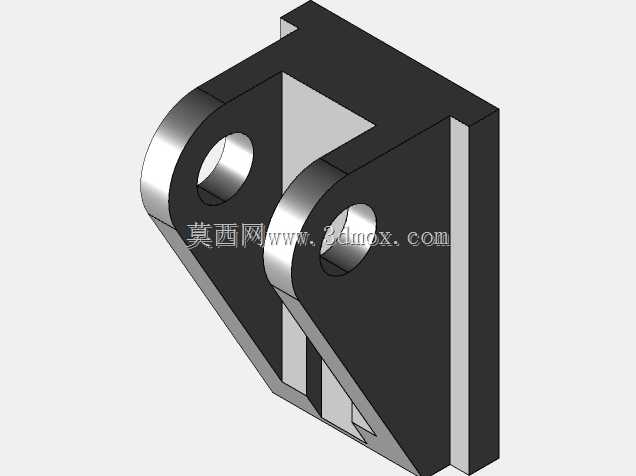

这款双立耳带槽安装支座是工业机械传动与支撑系统中常用的铰接类连接件，主要应用于各类需要实现转动副连接、载荷传导与位置限位的设备场景，常见于自动化生产线的连杆传动机构、小型工程机械的铰接点位、工装夹具的活动支撑端以及输送设备的摆臂连接部位，能够在设备运行过程中承担径向与轴向的复合载荷，同时为铰接销轴提供稳定的安装定位基准，保障转动部件的运转同轴度，避免运行过程中出现偏磨、卡滞或连接松脱的问题。从功能特性来看，该支座采用一体化切削成型的结构设计，底部为平整的矩形安装基面，基面上开设的通长凹槽既可以减轻构件自身重量，减少材料消耗，也能够在安装时为固定螺栓提供一定的位置调整余量，适配不同孔位间距的安装台面，降低现场安装的对位难度；上部对称设置的两个带孔立耳是核心的功能承载区，同轴的通孔用于穿装铰接销轴，两个立耳的平行度经过设计校核，能够保证销轴安装后不会出现倾斜偏载，立耳与底座之间采用大斜角过渡的加强结构，大幅提升了立耳根部的抗弯曲、抗剪切强度，避免在承受大载荷冲击时出现根部断裂的失效问题。在设计思路上，这款支座优先考虑了载荷传递路径的合理性，从铰接孔承受的外载荷会顺着斜向加强筋均匀传导至整个底部安装面，不会出现局部应力集中的薄弱区域，同时整体结构没有冗余的突出结构，外形紧凑，能够在狭小的安装空间内完成布置，不会与周边的运动部件产生干涉。从安装边界来看，底部矩形基面的长宽尺寸适配常规的型材安装面与设备安装板，立耳的高度与孔径匹配常用规格的铰接销轴与配套轴套，安装时只需将底座贴合在安装台面上，通过螺栓穿过基面预留的安装位完成固定，再将对应规格的销轴穿入双耳孔与配套活动部件连接即可，安装流程简便，后期维护时拆卸销轴即可完成活动部件的更换，无需整体拆卸支座，能够有效降低设备的运维成本。在实际使用过程中，该支座可以根据应用场景的载荷需求选择不同的金属材质加工，常规工况下采用普通碳素钢即可满足强度要求，在有腐蚀环境或轻量化需求的场景下也可以采用铝合金或不锈钢材质加工，适配不同行业的使用需求。
