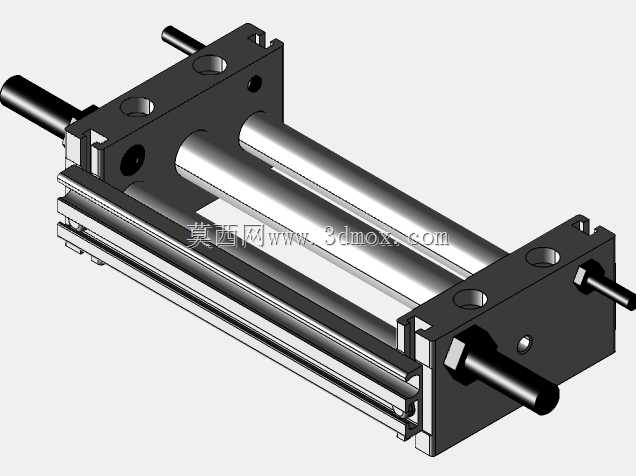

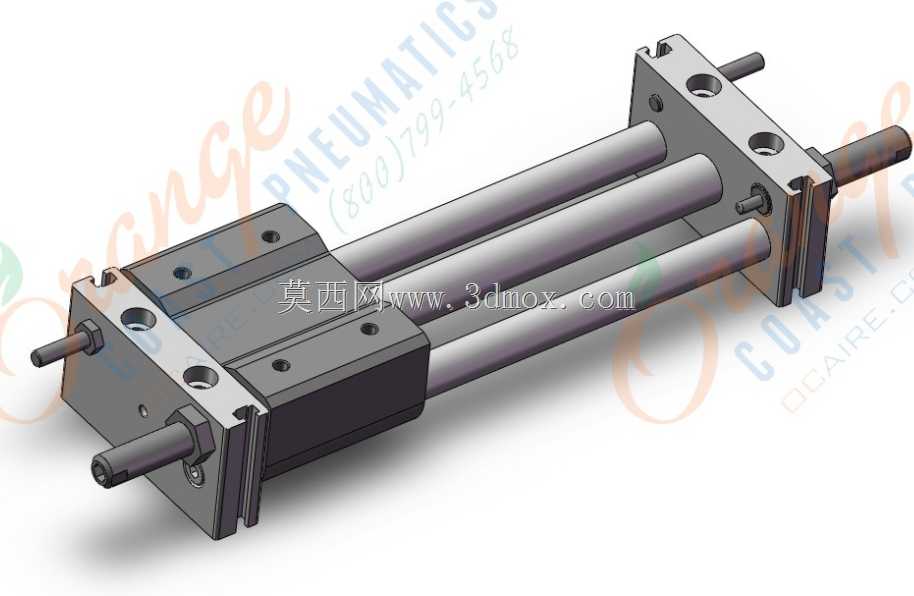

CY1S10BZ磁偶式无杆气缸三维结构

这款磁偶式无杆气缸是气动传动系统里的核心执行部件，主要应用在自动化生产线的物料移送、工位切换、工件推送、轻载分拣等场景，在3C电子组装线、包装流水线、小型物料输送设备、轻工机械的往复动作机构中十分常见，相比传统带活塞杆的气缸，它能在相同行程下大幅压缩设备的轴向安装空间，避免长活塞杆伸出带来的挠度变形、外部磕碰损伤问题，也能减少活塞杆外露带来的粉尘附着、密封件磨损风险，适配洁净度要求较高、安装空间紧凑的自动化作业场景。

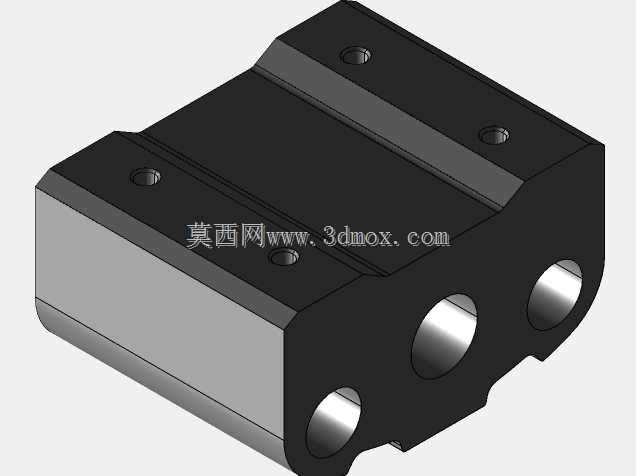

从功能特性来看，这款气缸依靠活塞内置的磁环与外部滑台的磁耦组件实现无接触动力传递，压缩空气通入缸筒后推动活塞轴向移动，通过磁力耦合带动外部滑台同步做直线往复运动，可实现双向行程的精准动作输出，滑台本身自带多组安装螺纹孔，能够直接搭载小型工装、吸盘、夹爪等执行末端，不需要额外加装转接连接件，简化了配套机构的设计复杂度。缸体采用多根平行导向光杆作为滑台的运动导向结构，相比单导向结构的无杆气缸，它能承受更大的侧向负载与扭转力矩，避免滑台运动过程中出现卡滞、偏磨问题，运行平稳性更好，低速运动时不会出现爬行抖动现象，适配中低速、轻中负载的直线往复作业需求。

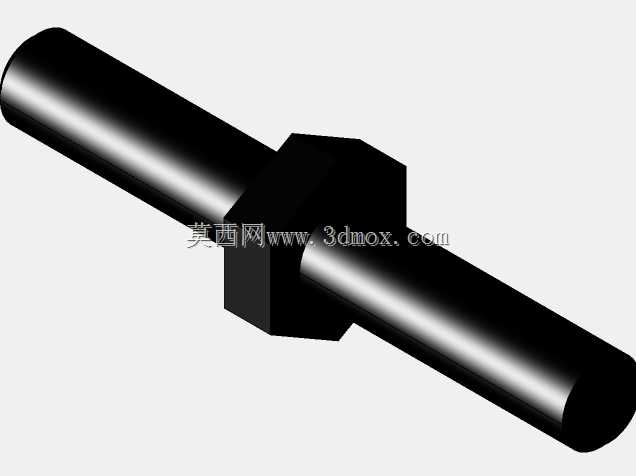

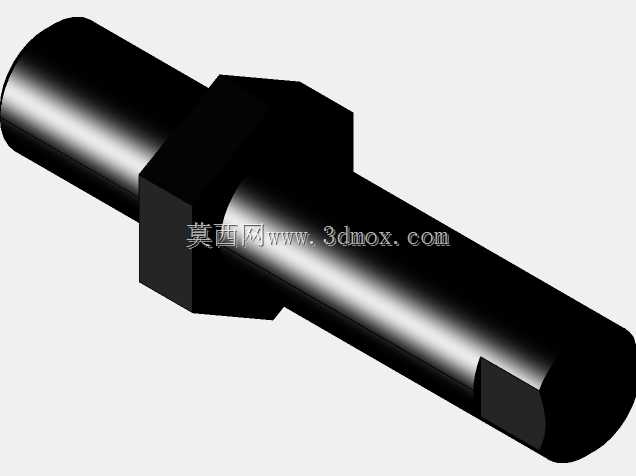

在设计思路上，这款气缸采用了对称式的端盖固定结构，两端端盖通过螺栓与导向杆、缸筒刚性连接，端盖上预留了标准气口安装位，可直接适配常规快插气动接头，同时两端设置了缓冲调节结构，能够通过调整缓冲节流阀的开度，改变活塞到达行程端点时的缓冲效果，降低硬碰撞带来的冲击噪音与结构损伤，延长气缸的整体使用寿命。滑台部分采用了分体式密封与导向耐磨环设计，耐磨环采用低摩擦系数的复合材料，既能保证滑台与导向杆之间的滑动顺畅度，又能减少长期往复运动带来的磨损量，密封件则采用耐油耐磨的橡胶材质，可适配常规工业环境下的压缩空气介质，阻挡外界粉尘、切削液等杂质进入缸体内部。

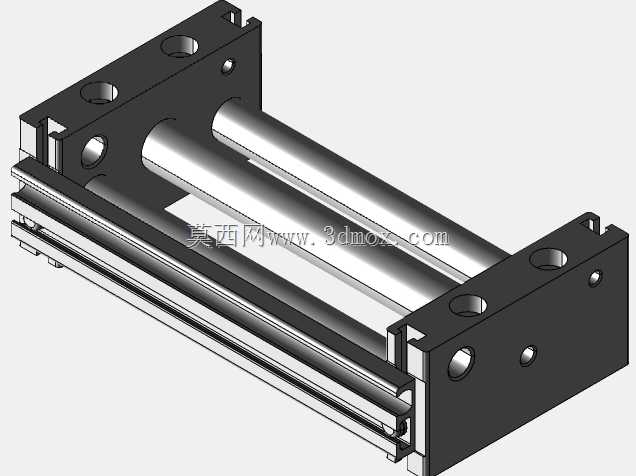

从安装边界来看，这款气缸的两端端盖设置了贯通安装孔，支持直接通过螺栓从端面锁付固定在设备安装板上，也可搭配侧面安装支架实现侧装固定，缸体整体外形为规整的长方体结构，没有外凸的不规则结构，安装时不需要预留额外的避让空间，滑台的安装面为精加工平面，螺纹孔位置遵循行业通用的安装尺寸规范，能够直接替换同规格的同类型无杆气缸，不需要对原有设备的安装位做二次修改。设计时充分考虑了实际使用中的干涉问题，滑台运动到行程两端端点时，所有外凸结构都不会超出端盖的安装边界，设备布局时只需要按照缸体总长度预留安装空间即可，不需要额外计算滑台伸出的额外长度，大幅降低了自动化设备布局设计的复杂度。
