施耐德TESYS K系列小型交流接触器结构

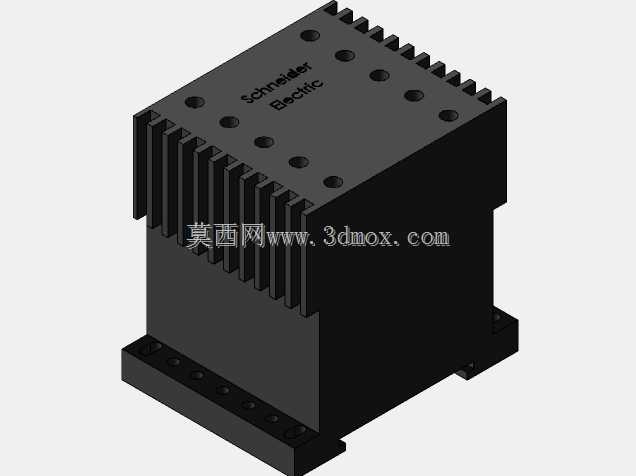

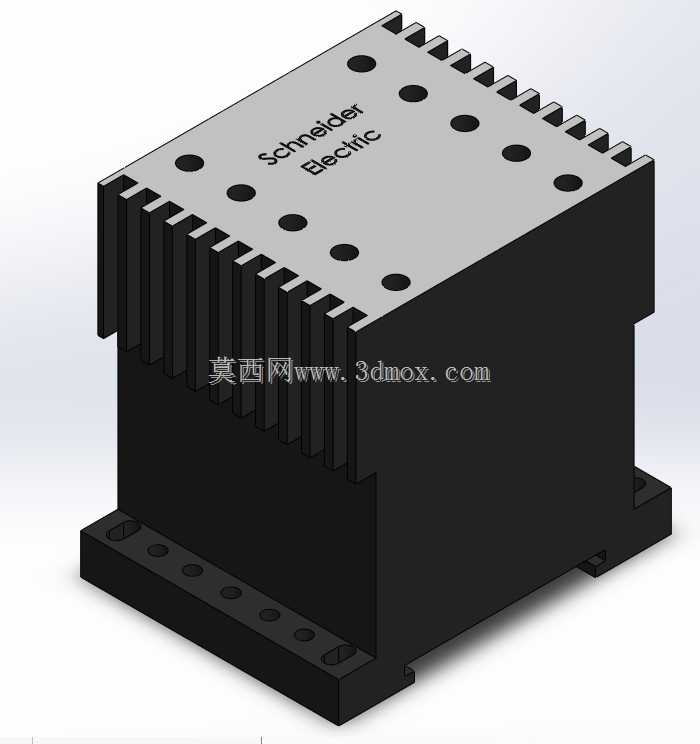

这款交流接触器主要应用在低压配电与工业自动化控制场景中，常见于小型设备控制柜、楼宇配电回路、小型电机启停控制、照明回路通断等场景，作为小容量负载的通断执行元件，能够实现控制回路与主回路的电气隔离，通过小电流控制信号驱动主触点闭合分断，避免操作人员直接接触高压主回路，同时可配合热继电器、按钮等元件实现电机的过载保护、远程启停控制等功能，在民用配电、小型工控设备、商用暖通控制等领域都有广泛的适配空间。从功能特性来看，这款接触器属于紧凑型小容量规格，适配220-230V交流控制线圈电压，可在50-60Hz的工频供电场景下稳定工作，主触点支持小功率三相或单相负载的通断，顶部的多组接线孔位对应主回路与辅助触点的接线端，侧边的散热齿结构是针对紧凑安装空间下的温升控制设计，能够在密集排布的柜内环境中通过增大散热面积降低线圈与触点工作时的温度累积，提升长时间通电工作的稳定性。在设计思路上，这款产品采用了一体化模块化的结构布局，主体分为底座安装段、中间电磁机构段、顶部触点接线段三个部分，底部带安装孔的凸边结构既支持标准DIN导轨卡装，也可通过螺丝直接固定在安装板上，兼顾不同柜内的安装习惯；外壳采用阻燃工程塑料材质，表面的筋条结构既提升了外壳的结构强度，避免安装接线时受力开裂，也能增加外壳的爬电距离，满足低压电器的安全绝缘要求；顶部的接线端采用内凹式设计，配合螺丝压线结构能够保证导线连接的牢固性，避免运行过程中因震动出现接线松脱的问题。从安装边界来看，这款接触器整体为方正紧凑的块体结构，整体宽度适配多回路并排安装的间距要求，安装时底部预留足够的导轨卡装空间，顶部接线端预留导线弯曲与接线操作的空间，侧边与相邻元件保留少量散热间隙即可正常工作，整体安装占用空间远小于同容量的传统大规格接触器，非常适合在小型控制柜、分布式IO箱、壁挂式控制盒这类空间有限的场景中使用，能够有效压缩柜体的整体尺寸，降低配电设备的空间占用成本。
