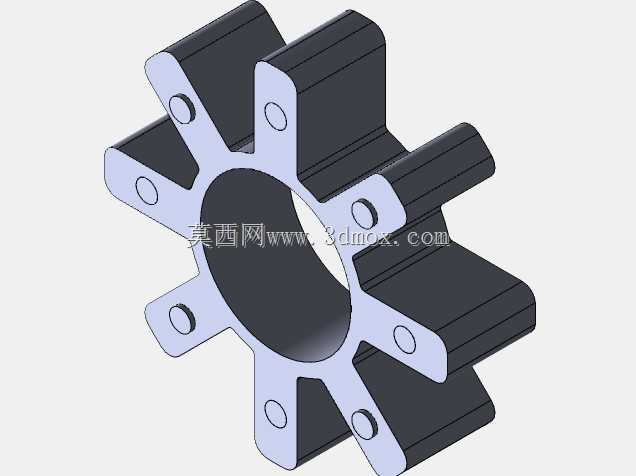

八辐式星形连接传动支撑构件

该星形支撑构件是传动系统中用于多工位动力分流与扭矩传递的核心连接部件，常见于小型自动化生产线的动力分配模组、轻工包装设备的间歇传动机构、以及小型输送线的分动单元中，主要承担中心动力输入侧向多个周向排布的执行端传递扭矩、同时为相邻传动组件提供轴向定位支撑的作用，可有效替代传统多齿轮并联分动结构，缩减传动链路的整体占用空间，降低分动机构的装配复杂度。

从功能特性来看，该构件采用中心通孔与动力输入轴过盈配合的安装方式，中心孔内壁可根据实际装配需求加工键槽，实现与输入轴的周向锁止，避免大扭矩传递下出现打滑失效；周向均匀排布的八个辐臂端部均设置有同轴定位通孔，可通过圆柱销或紧固螺栓与外接的传动拨块、同步带轮、凸轮执行件等末端组件刚性连接，八个辐臂等角度分布的设计可保证动力传递过程中各输出端的相位差恒定，适配需要等距分动、同步动作的传动场景，相比六辐结构具备更高的分动工位密度，相比十辐及以上的多辐结构则拥有更优的单臂结构强度，可承受更大的单侧冲击载荷。

设计过程中，工程师优先考虑了构件的动平衡性能，所有辐臂采用完全对称的等厚矩形截面设计，每个辐臂上的定位孔距中心孔的同轴度公差控制在0.02mm以内，确保构件在每分钟300转以内的工作转速下不会产生明显的径向振动，降低配套轴承的额外负载；辐臂与中心环的衔接位置采用大圆角过渡结构，有效消除应力集中点，避免频繁正反转启停过程中衔接位置出现疲劳断裂；构件主体采用轻量化设计思路，在保证辐臂抗弯截面模量满足扭矩传递要求的前提下，尽可能缩减辐臂的非受力区域厚度，降低构件自身转动惯量，减少动力输入侧的启动负载损耗。

安装边界方面，该构件的轴向厚度适配常规20mm规格的深沟球轴承安装位，中心通孔直径可适配直径15-30mm范围的标准动力输出轴，周向辐臂的外切圆直径控制在120mm以内，可直接嵌入内径130mm的标准传动腔体内部，不需要额外定制异形安装腔体；辐臂端部的定位孔采用标准M4螺纹底孔尺寸设计，可直接搭配标准内六角圆柱头螺钉完成外接组件的固定，不需要二次扩孔加工，能够大幅降低现场装配的加工成本与工时消耗。构件的两个端面均设计有0.5mm的浅止口结构，可与两侧的轴承端盖、定位隔套实现精准配合，保证装配后整体的同轴度符合传动系统的精度要求。
