双筒支座式机械连接支撑构件

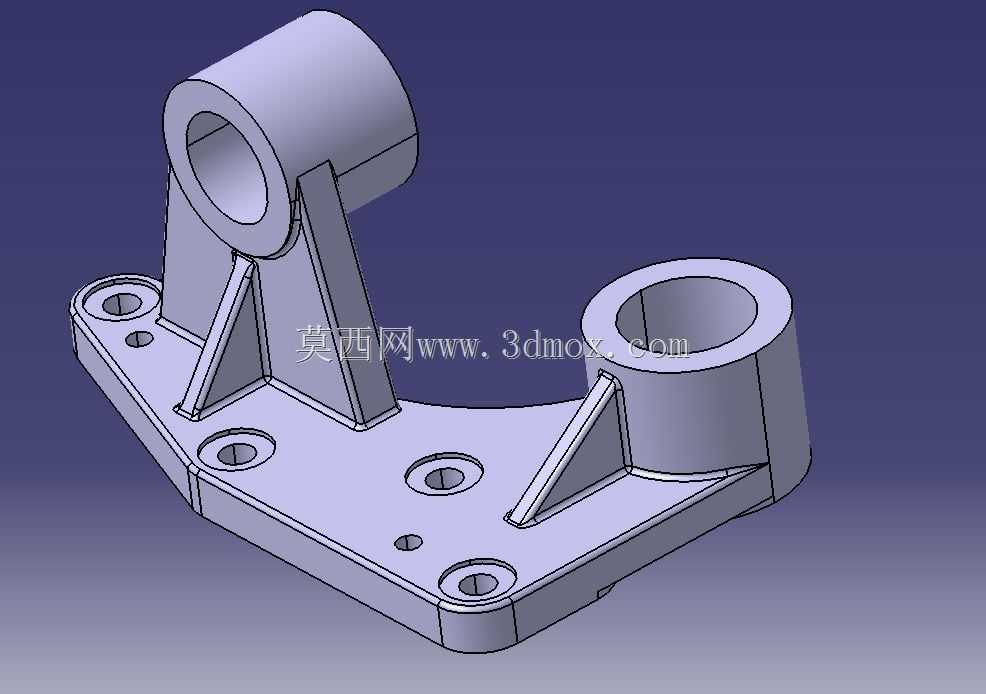

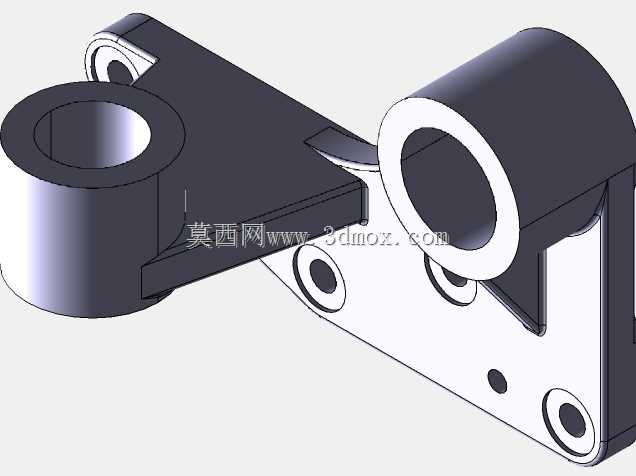

该支撑构件属于工业设备传动与支撑系统中的核心连接部件，主要应用于需要实现轴类部件铰接定位、多工位载荷传递的机械设备场景，常见于自动化生产线的摆臂机构、轻工机械的联动传动单元、输送设备的导向支撑模组中，承担着固定旋转轴位、分散结构载荷、保障部件相对运动精度的关键作用。构件整体采用一体化底板加双立式筒座的结构布局，底部为异形轮廓安装平板，平板上分布多组不同孔径的安装通孔，可适配不同规格的紧固件完成与设备基座的固定连接，安装孔位按照载荷分布规律排布，边缘孔位承担主要抗倾覆载荷，中部孔位辅助定位抵消横向剪切力，安装边界可适配多数中小型设备的基座安装面尺寸，无需额外加工转接板即可完成装配。两个立式筒座为带同轴内孔的圆柱筒结构，内孔表面为轴类部件的安装配合面，可穿装铰接销轴或旋转轴，实现相邻运动部件的铰接转动，两个筒座的高度差与中心距经过力学计算匹配，可满足特定夹角范围内的部件摆动需求，避免运动过程中出现结构干涉。筒座与底板之间设置多组三角形加强筋，筋板沿载荷传递方向布置，将筒座承受的径向、轴向载荷均匀传导至整个安装底板，避免局部应力集中导致的结构变形，提升构件整体的抗载荷能力与长期使用稳定性。设计过程中优先考虑了装配兼容性与结构可靠性，底板边缘做倒圆角处理去除锐边，既避免装配过程中划伤操作人员，也减少应力集中导致的底板开裂风险；筒座内孔预留了标准配合公差，可与常规规格的销轴、轴承实现顺畅装配，无需二次修配；整体结构在满足载荷强度要求的前提下，去除了非受力区域的多余材料，在控制构件整体重量的同时保障结构刚性，既降低了生产环节的材料消耗，也减少了设备运动过程中的惯性负载。该构件可直接替换同类型设备中的老化支撑部件，也可作为非标自动化设备设计中的标准支撑单元使用，适配多数中低载荷的铰接传动场景，能够有效提升设备传动结构的运行稳定性，减少因支撑部件变形导致的传动卡滞、轴位偏移等故障问题。
