S8M型圆弧齿同步传动皮带结构设计

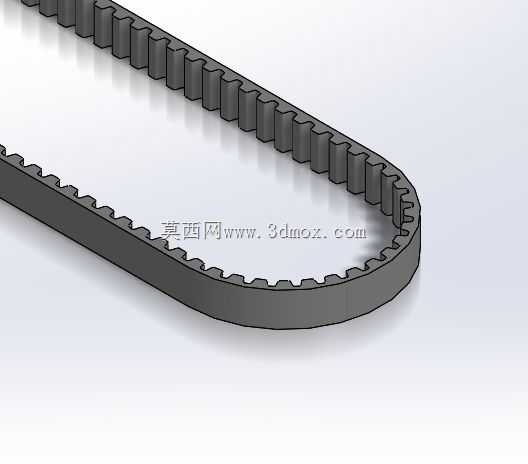

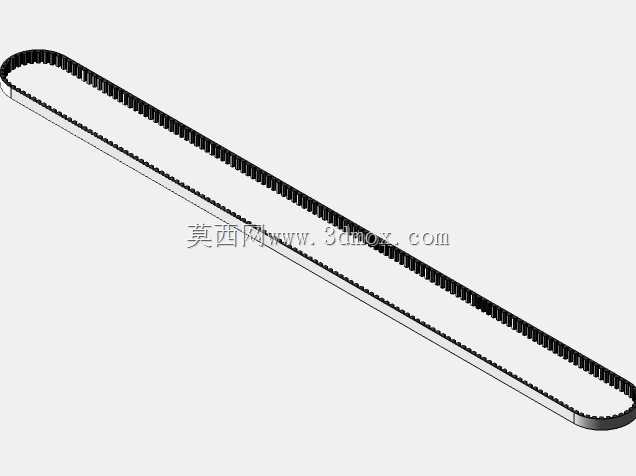

这款S8M圆弧齿同步带，是机械传动系统中应用极为广泛的挠性传动部件，主要适配对传动比精度要求高、无滑差需求的动力传输场景，常见于精密机床进给机构、自动化生产线输送单元、纺织机械主传动系统、印刷设备走纸机构以及中小功率动力传输工位，相比平皮带传动，它依靠带齿与带轮轮齿的精准啮合传递动力，不存在打滑问题，能保证恒定的传动比，初张紧力需求更小，对轴和轴承的载荷压力更低，传动效率可达98%以上，适合长距离中心距的动力传输布局。在实际设备运行中，这款同步带可同时兼顾动力传递与运动同步的双重需求，比如在自动化包装线的工位分度传动中，它能精准匹配各工位的动作时序，避免因传动滑差导致的工位错位、包装精度偏差问题；在精密检测设备的进给传动中，它的平稳传动特性可减少运行振动，保障检测传感器的采样精度。设计层面，这款同步带采用S8M齿型规格，齿距为8mm的圆弧齿形，相比传统梯形齿同步带，圆弧齿的齿根应力集中更小，齿面啮合接触面积更大，承载能力更强，运行时的啮合冲击与噪音更低，带体采用环形闭合结构，整体节线长度为1880mm，带体宽度适配常规S8M带轮安装尺寸，带齿的齿形公差严格匹配标准带轮的齿槽参数，保证啮合时无卡滞、无爬齿现象。带体结构上，背部采用耐屈挠的弹性基体，内部嵌入高强度抗拉线芯，保障带体在长期张紧运行下的长度稳定性，降低蠕变伸长量，减少日常维护中的张紧调整频次，齿面覆盖耐磨层，降低啮合过程中的齿面磨损，延长带体使用寿命。安装适配方面，这款同步带适配对应齿数的S8M同步带轮，安装时需保证两带轮的端面平行度，避免带体运行时出现偏磨、掉齿问题，带轮的直径需满足最小弯曲半径要求，防止带体反复弯折导致的线芯断裂、齿根开裂问题，中心距调整范围预留了合理的张紧调节余量，既可以保证安装时的带体套入空间，也能在带体长期使用出现轻微伸长时，通过调整中心距补偿张紧力，无需频繁更换传动部件。
