小型航模用减震起落架支柱结构设计

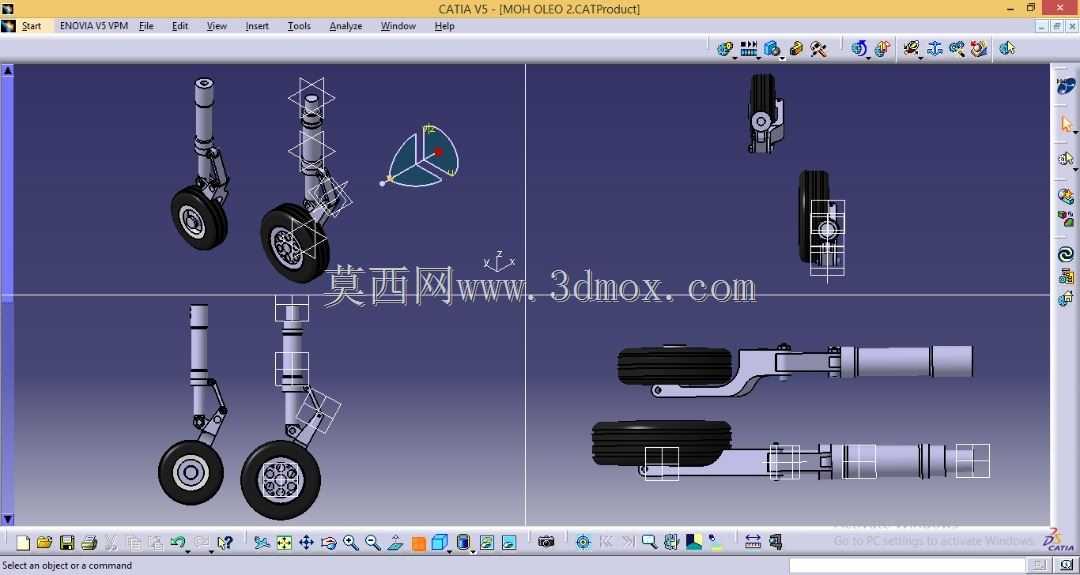

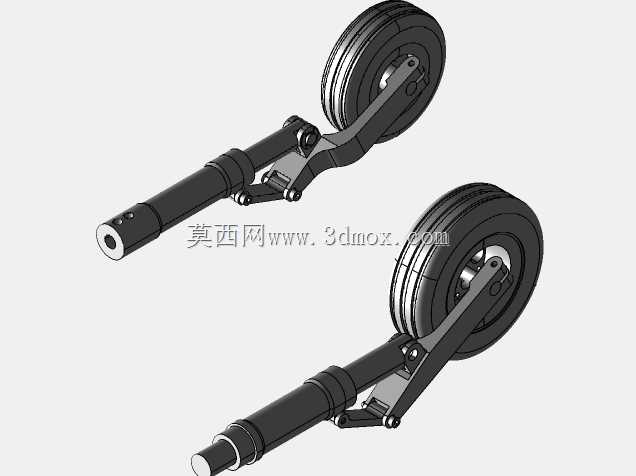

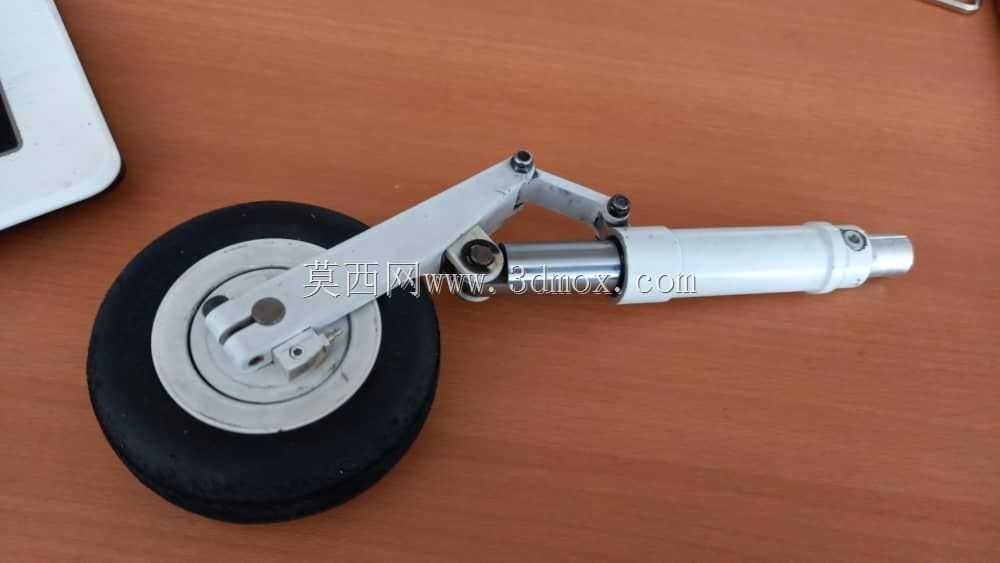

该结构主要面向小型遥控喷气式航模的起降支撑场景，适配翼展1.2米至1.8米级别的固定翼航模使用，核心作用是在航模滑跑、起飞、降落阶段为机身提供稳定支撑，同时吸收着陆瞬间的地面冲击载荷，避免机身结构受硬冲击出现形变、内部电子元器件受震动松脱失效。整套结构采用单支柱配单轮的布局形式，分为前后两组适配不同安装位置，前起落架轮组直径更小，转向联动结构预留了安装接口，可直接连接航模转向舵机实现地面滑跑方向控制；主起落架轮组直径更大，轮胎采用双胎面叠合的结构设计，提升接地面积与滑跑稳定性，轮毂做了多辐式镂空减重处理，在保证结构强度的前提下尽可能降低转动惯量，减少滑跑过程中轮组带来的额外阻力。支柱部分采用套筒式油液阻尼结构，内部预留了阻尼腔与复位弹簧的安装空间，可根据航模的整体重量调整阻尼油标号与弹簧刚度，适配不同起飞重量的航模使用需求，整套结构可承受15公斤级别的垂直冲击载荷，满足常规涡喷航模的着陆载荷要求。设计过程中优先考虑了安装适配性，支柱上端的安装座预留了标准的固定孔位，可直接适配多数常规航模的机身安装位，不需要对机身结构做额外切削修改；轮轴部分采用快拆结构设计，日常维护更换轮胎时不需要拆解整个支柱结构，仅需拔出轮轴锁销即可完成轮胎更换。外形尺寸方面，主起落架支柱总长度控制在120毫米以内，轮组最大直径65毫米，安装座的固定孔间距为30毫米，安装时不会与航模内部的舵机、油箱、电池等部件产生空间干涉；前起落架整体长度比主起落架短15毫米，适配航模停机状态下的抬头姿态，保证起飞滑跑阶段达到抬前轮速度时可以顺利拉起机头。结构的铰接位置都做了限位设计，避免支柱压缩行程过大出现结构卡死、轮胎蹭到机身蒙皮的问题，所有受力部位都做了圆角过渡处理，减少应力集中带来的结构断裂风险，整体结构兼顾了轻量化与结构强度，既满足航模对配件重量的严苛要求，也能应对日常飞行中粗暴着陆的冲击场景，适配草地、铺装跑道等多种常见的航模飞行场地使用。
