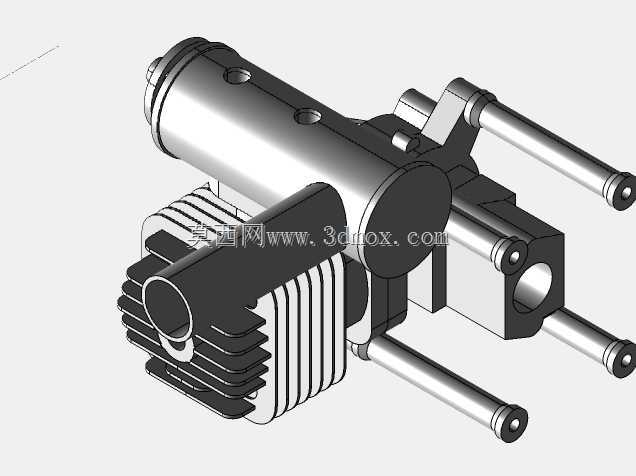

RCGF32cc航模二冲程燃油发动机结构

这款小型二冲程燃油发动机主要面向固定翼航模、轻型无人机动力配套场景，作为航飞平台的核心动力输出单元，其结构设计完全围绕轻量化、高功率密度、高空工况适应性展开。从结构布局来看，采用单缸风冷散热形式，缸体外侧布置密集散热鳍片，无需额外水冷管路即可满足持续高转速工况下的散热需求，鳍片的排布方向顺着航模飞行时的迎面气流方向设计，飞行过程中气流可直接冲刷散热鳍片表面，带走燃烧做功产生的热量，避免缸温过高引发的爆震、润滑失效问题。缸头部分集成了火花塞安装位与进排气道结构，二冲程发动机的扫气气道直接铸入缸体侧壁，省去了复杂的配气机构，整体运动部件数量远少于同排量四冲程发动机，既降低了整机自重，也减少了高速运转下的故障点，适配航模设备对可靠性、维护便捷性的要求。曲轴箱采用分体式拼接结构，两侧伸出的安装导柱为标准航模发动机安装位，可直接匹配多数30-35cc排量级航模的发动机安装架，安装边界尺寸经过实测校准，导柱间距、伸出长度、缸体与化油器安装位的相对位置均符合航模动力安装的通用规范，装机时无需额外修改机架结构即可完成固定。化油器安装座布置在缸体侧方，采用膜片式化油器适配姿态变化频繁的航飞场景，即使在大角度爬升、倒飞、侧飞工况下也能稳定供给燃油，不会因姿态倾斜出现供油中断问题。排气口位于缸体下部，可直接匹配对应规格的航模排气管，引导废气排出同时调整动力输出特性。输出轴从曲轴箱前端伸出，采用标准螺纹接口，可直接安装对应规格的螺旋桨，输出轴的同轴度经过结构优化，高转速运转时的振动量控制在较低水平，避免振动传递到机身影响飞控传感器的工作精度。整机的结构测绘完全参照实物的装配关系完成，各部件的配合间隙、安装孔位、连接结构均还原实物状态，可用于航模动力系统的选型校核、安装干涉检查，也可作为小型二冲程内燃机结构学习的参考样例，帮助设计人员理解小型航发的布局逻辑与设计要点，在进行航模整机设计时，可直接调用该结构核对发动机与油箱、舵机、机身框架的空间位置关系，避免出现装机干涉问题。
