对开式双出轴磨刀机主轴夹持调节机构

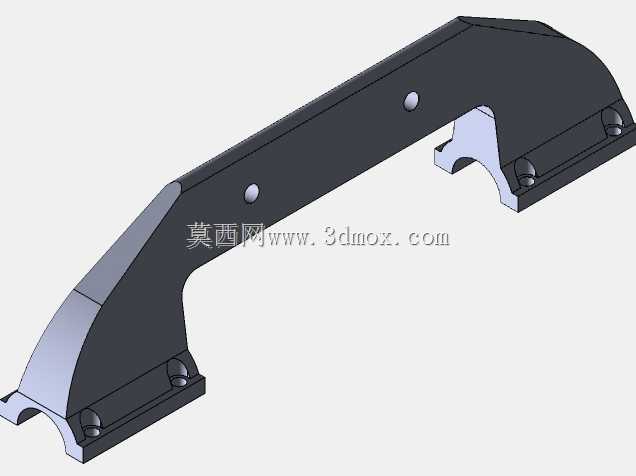

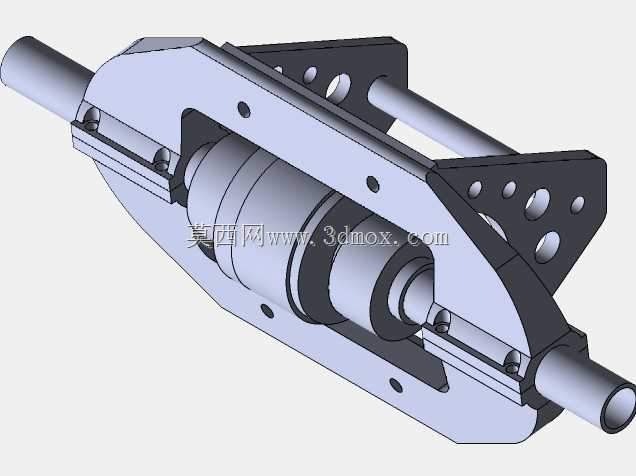

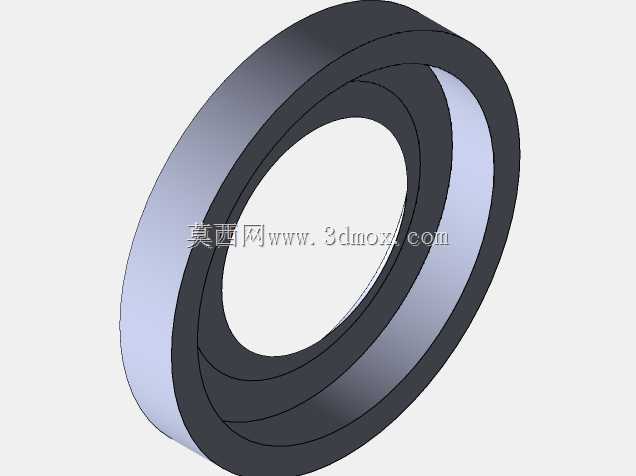

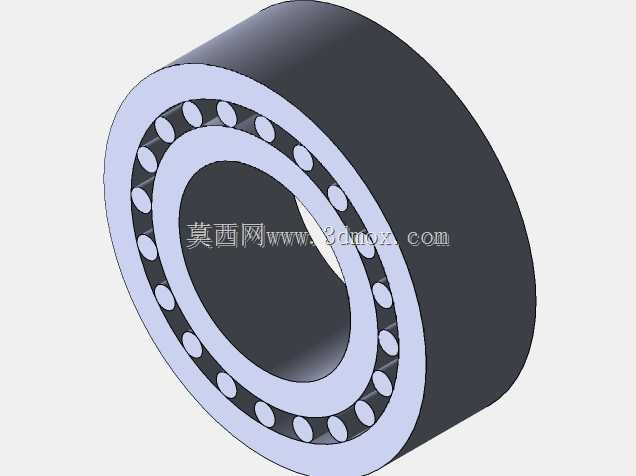

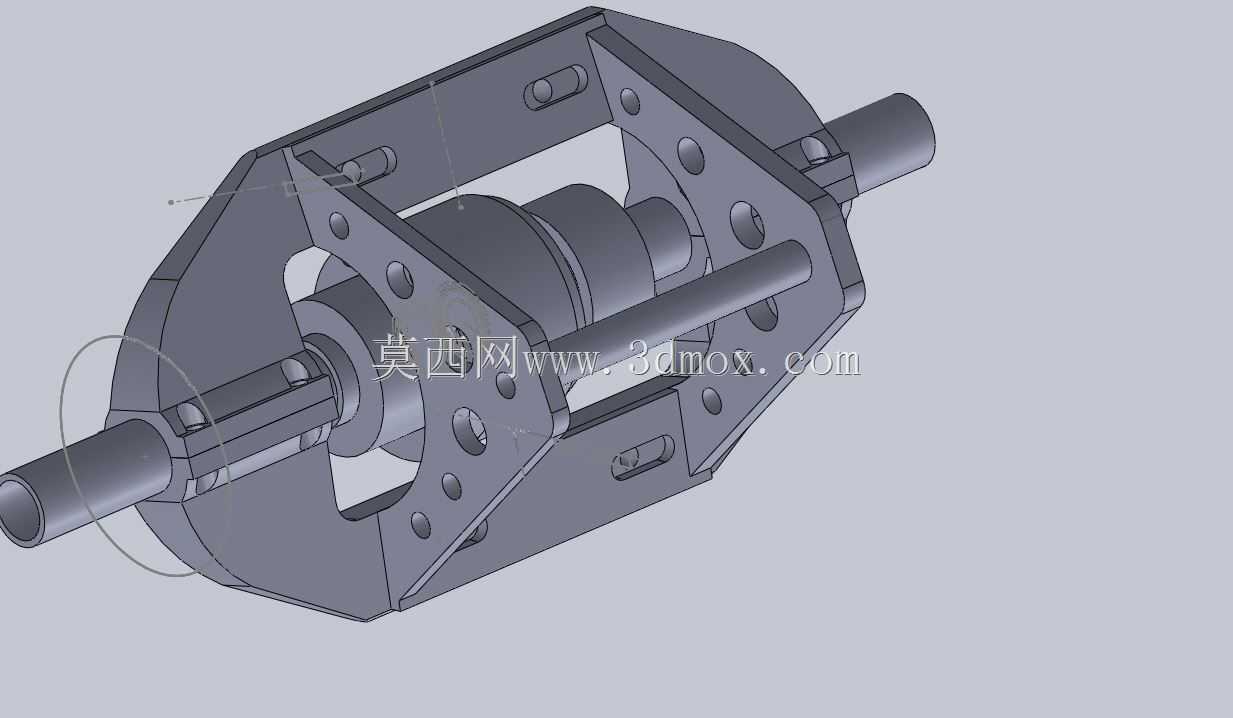

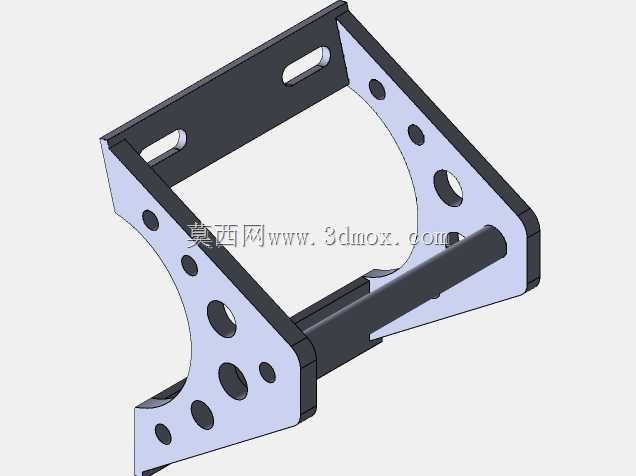

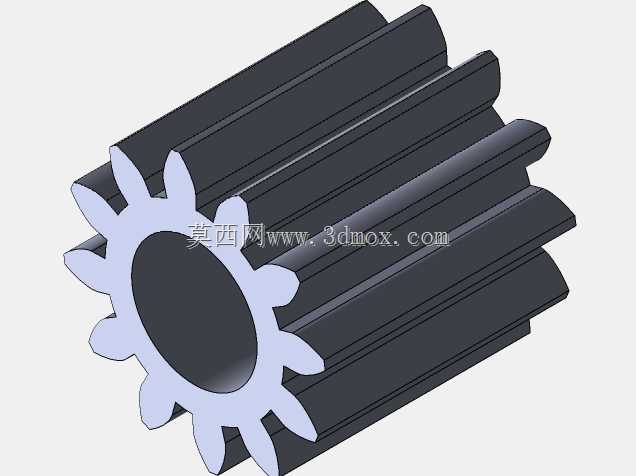

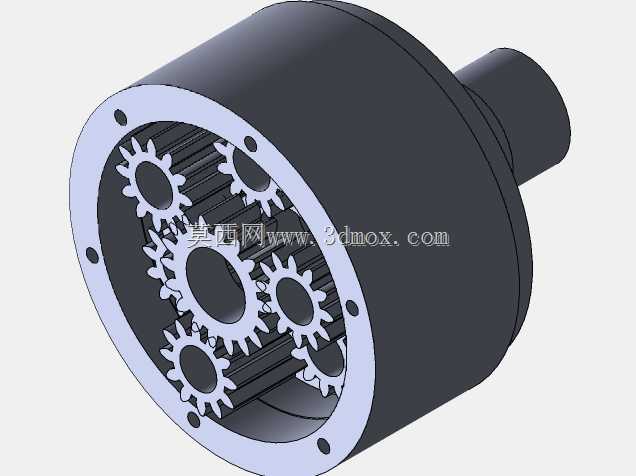

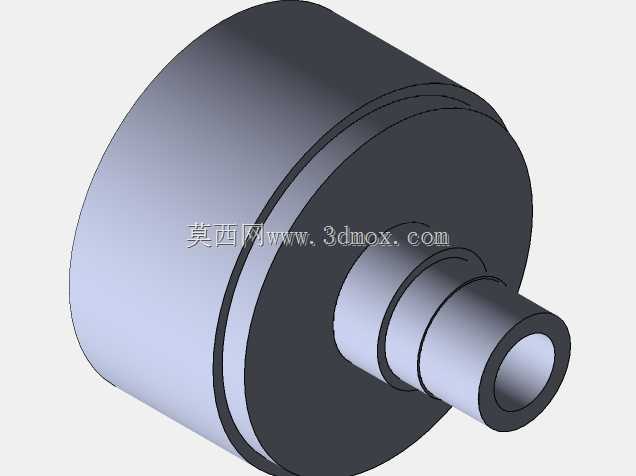

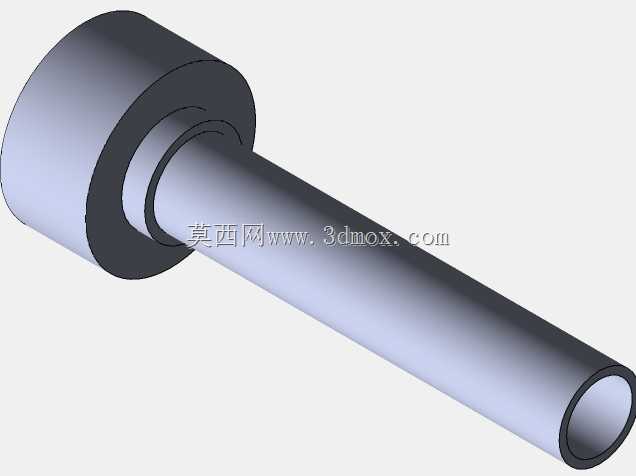

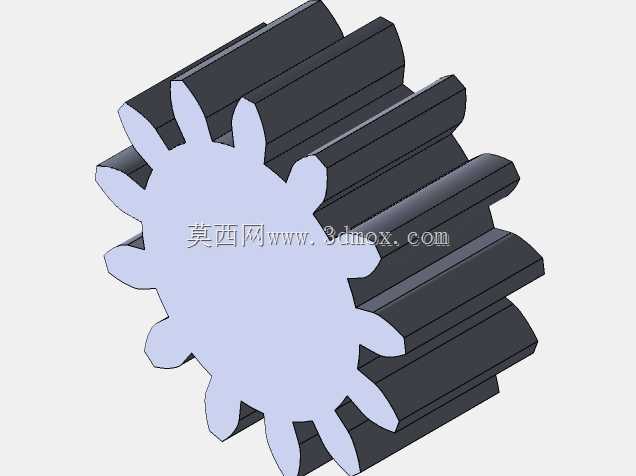

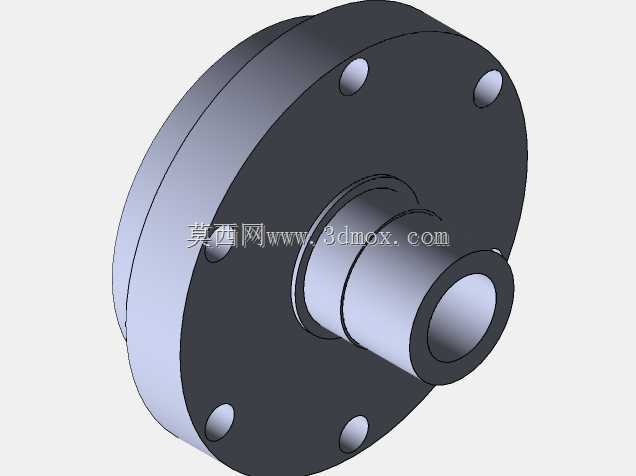

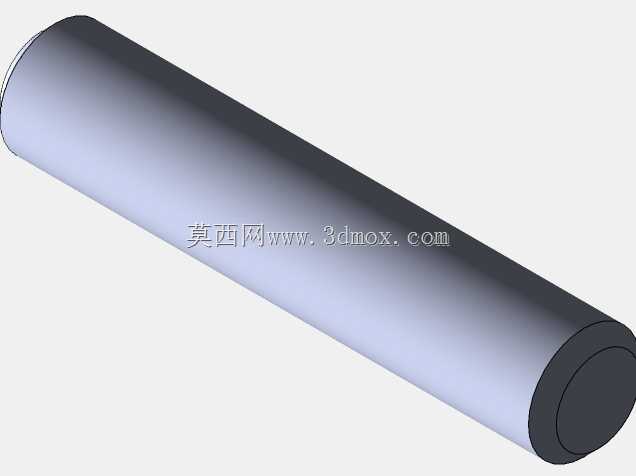

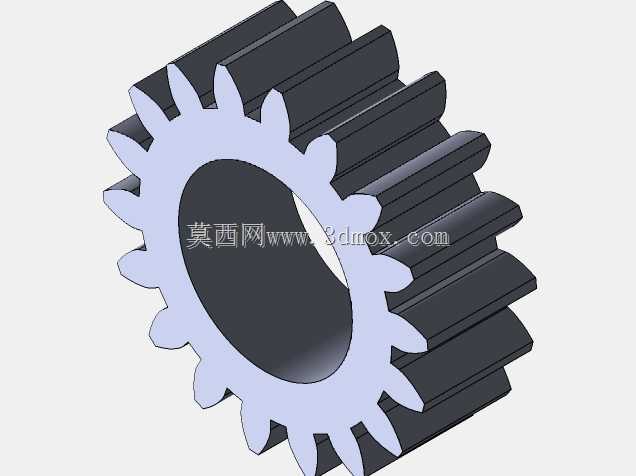

该机构为磨刀机核心的主轴装夹调节组件，主要应用于小型刀具修磨加工场景，适配车间工具修磨工位、小型五金加工点的刀具维护作业，可配合磨轮完成直柄刀具、小型铣刀、钻头等切削刀具的刃口修磨工序，替代人工手持修磨的不稳定操作，提升刀具修磨的同轴度与刃口精度。机构采用对称对开式框架结构作为主体承载，两侧端板通过多组定位销与锁紧螺栓实现拼接固定，框架内部预留主轴组件的安装腔位，可容纳主轴轴承、隔套、锁紧螺母等传动部件，保证主轴回转过程的支撑刚性，减少磨削作业时的振动偏移。双出轴的设计可在一端安装待修磨刀具的装夹套筒，另一端连接驱动带轮或联轴器，实现动力输入，伸出的轴段预留了卡簧槽与锁紧位，可适配不同规格的弹性筒夹，装夹直径3mm到16mm范围的直柄刀具，满足日常小型刀具的修磨装夹需求。框架侧面设置的横向穿杆为角度调节导向杆，可配合机架上的锁紧滑块调整整个主轴机构的倾斜角度，适配不同刀具的后角、前角修磨角度需求，调节范围覆盖0到45度，调节到位后通过侧面的紧定螺钉即可完成锁止，无需额外复杂工装。机构整体外形为紧凑的对称棱形结构，最大外轮廓宽度约180mm，轴向总长度含伸出轴段约260mm，安装时可通过端板上的四个沉头安装孔固定在磨刀机的滑动拖板上，安装孔位间距为120mm，适配常规小型磨刀机的拖板安装尺寸，无需额外改制安装基面。框架上开设的多组减重孔在保证结构刚性的前提下降低了整体自重，减少拖板移动时的负载，同时预留的观察缺口可方便日常维护时检查内部轴承的润滑状态与主轴磨损情况，端板上的定位销孔采用H7公差加工，保证两侧端板拼接后的同轴度误差控制在0.02mm以内，避免主轴安装后出现别劲、回转卡顿的问题。主轴伸出端的轴颈采用高精度磨削加工，表面粗糙度达到Ra0.8，可保证筒夹装夹后的同轴度，修磨出的刀具刃口径向跳动可控制在0.01mm以内，满足普通加工场景的刀具精度要求。
