型材轧制成型专用手动调节轧管设备

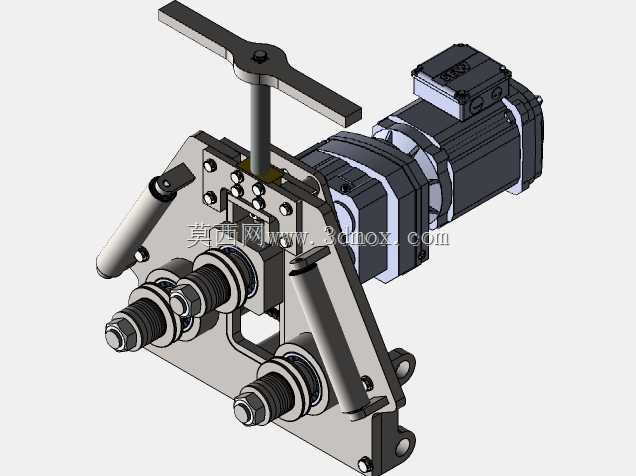

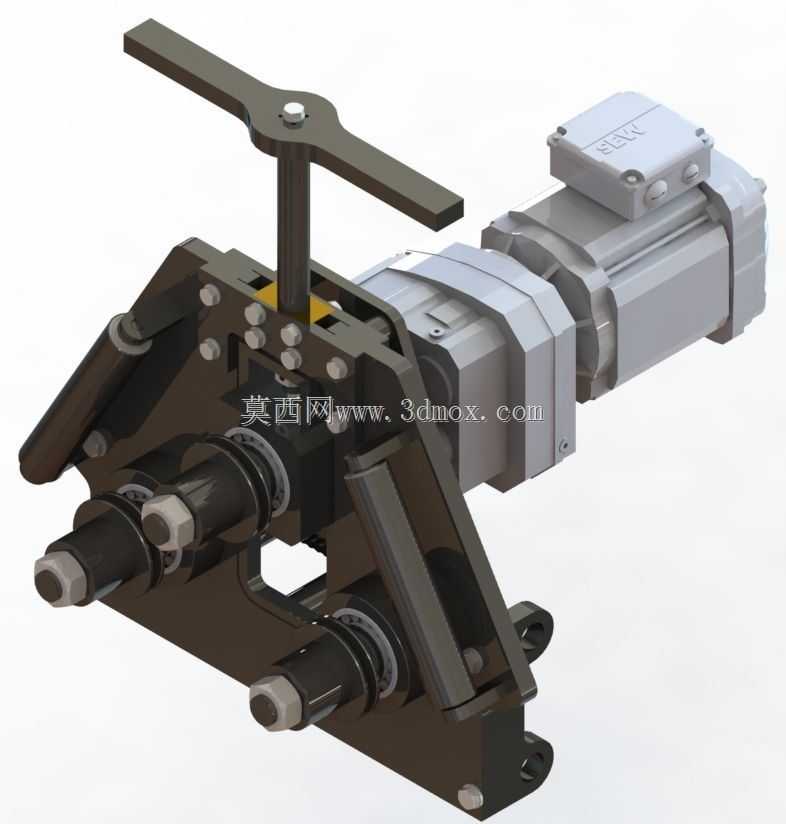

该轧管设备主要面向小批量金属型材、薄壁管材的精密轧制加工场景，常见于五金制品加工车间、小型管材生产产线、管材修配站点以及非标型材定制加工场景，可完成圆形金属管的外径缩径、壁厚压匀、表面光整轧制作业，也可适配对应孔型对扁钢、小规格异型材进行在线轧制成型，适配铜、铝、低碳钢等多种塑性金属材料的冷态轧制加工，无需额外加热工序即可完成型材的尺寸精整作业。设备采用卧式驱动布局，动力端搭载伺服减速电机直连传动结构，双轧辊轴平行布置，通过齿轮啮合实现两轧辊的同步反向转动，保障轧制过程中管材进料受力均匀，避免单侧受力导致的管材弯曲、壁厚不均问题。设备顶部设置十字形手动调节手轮，通过梯形丝杠传动副带动轧辊轴承座沿机架导轨做对称径向位移，可根据待加工管材的目标外径尺寸精准调节两轧辊的辊缝间隙，调节过程带有刻度指示，重复定位精度高，可适配一定尺寸范围内的不同规格管材轧制需求，无需更换轧辊即可完成多规格小批量产品的快速切换加工。机架采用高强度钢板焊接后整体去应力加工，双侧设置加强筋结构，承载轧制过程中的径向反作用力时机架形变量极小，保障长期轧制作业的尺寸稳定性，设备底部设置四个带定位孔的安装支脚，可直接通过螺栓固定在钢制工作台或者混凝土安装基础上，安装时需保证轧辊轴线水平、进料方向与轧辊轴线垂直，预留的操作空间需满足手动调节手轮的全行程转动需求，同时在进料侧预留至少1.5倍待加工管材长度的上料空间，出料侧预留对应长度的接料空间即可完成产线布置。设备的轧辊轴采用高精度轴承支撑，转动阻力小，配合减速电机的大扭矩输出，可稳定完成薄壁管材的低速轧制，避免轧制速度过快导致的管材表面拉伤、尺寸超差问题，手动调节结构无需额外配置液压或者电控调节系统，整体结构紧凑可靠，维护成本低，非常适合小规模加工场景下的灵活生产需求，轧制后的管材外径尺寸一致性好，表面粗糙度低，可直接进入后续的切割、折弯等加工工序，减少后续精整工序的加工余量。
