台式型材框架小型切割作业设备结构

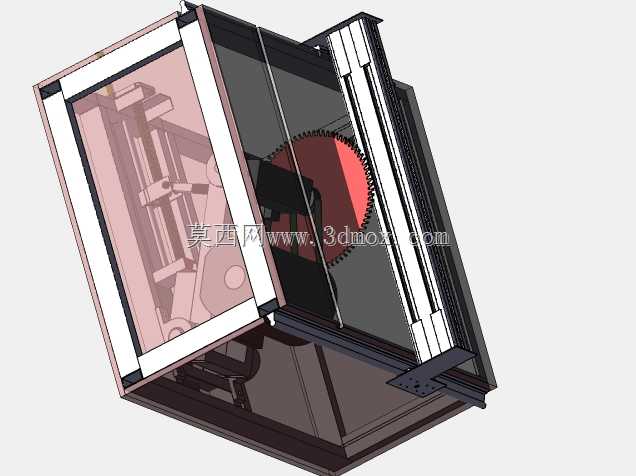

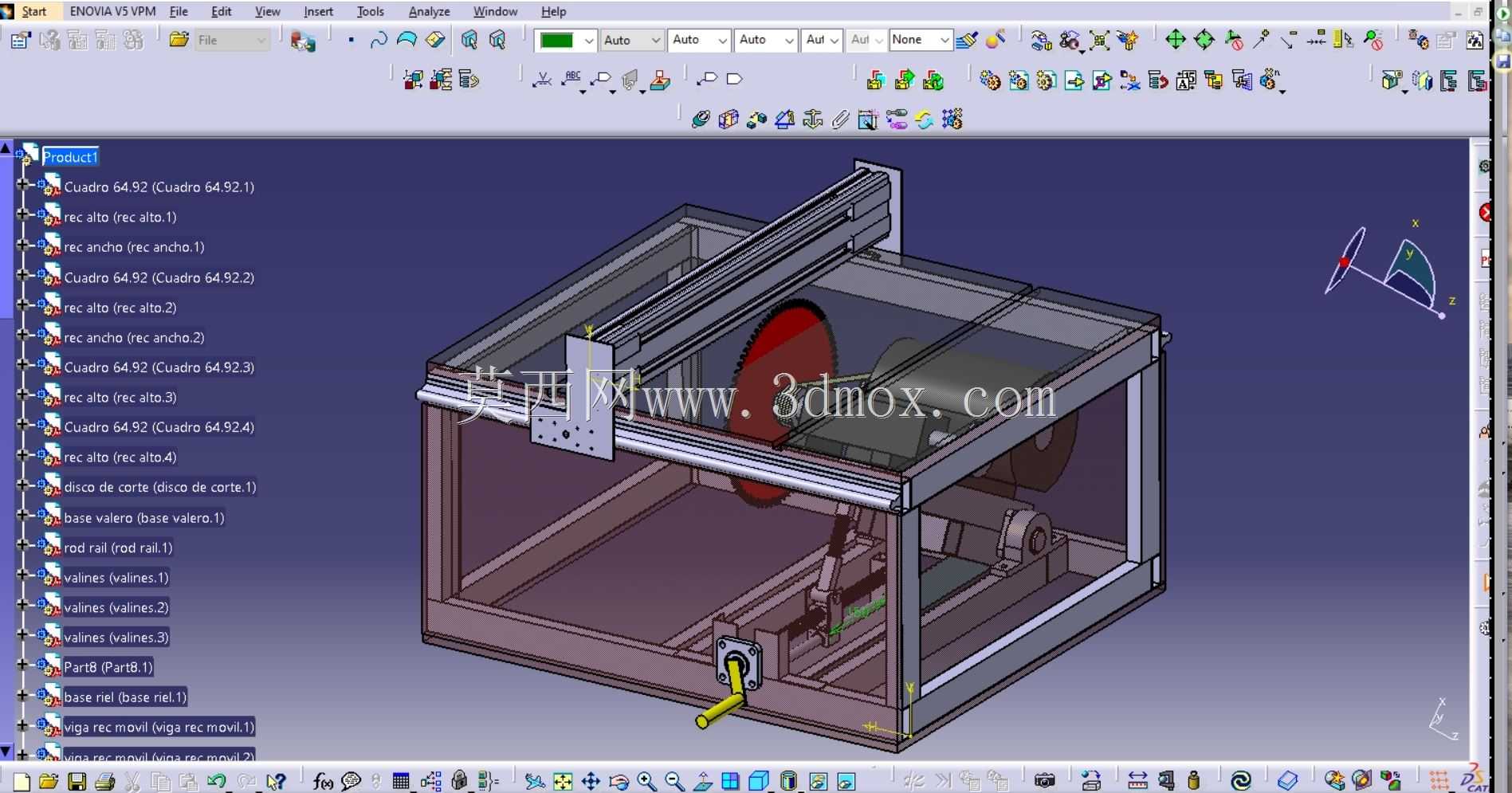

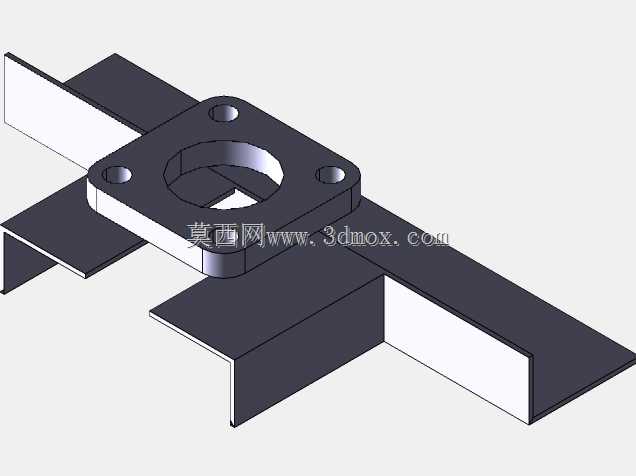

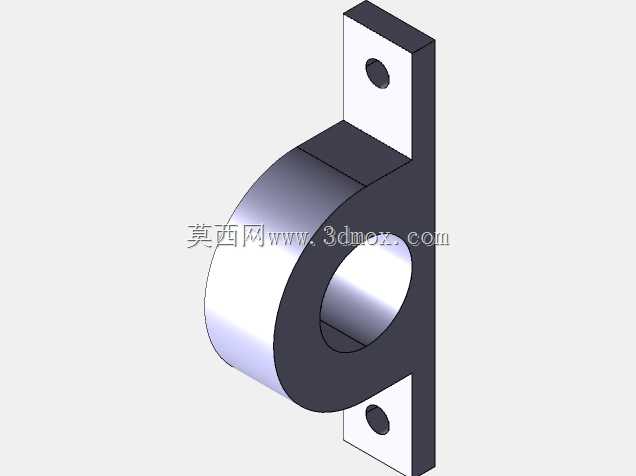

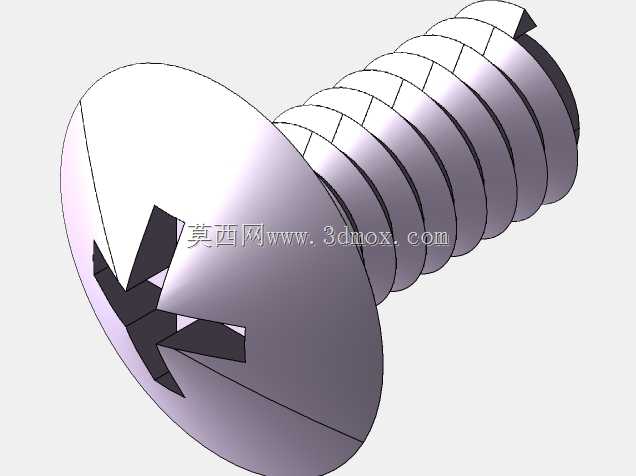

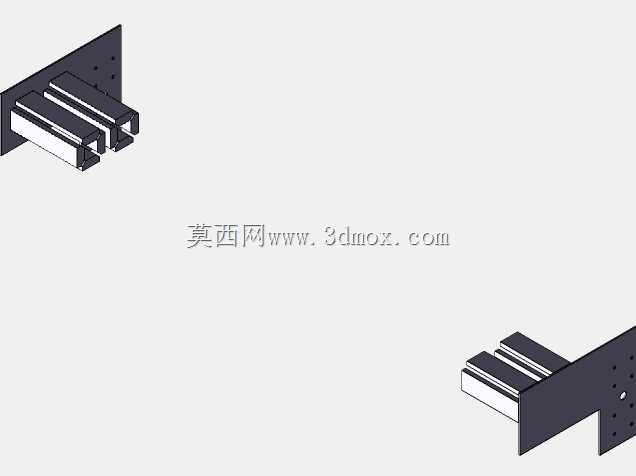

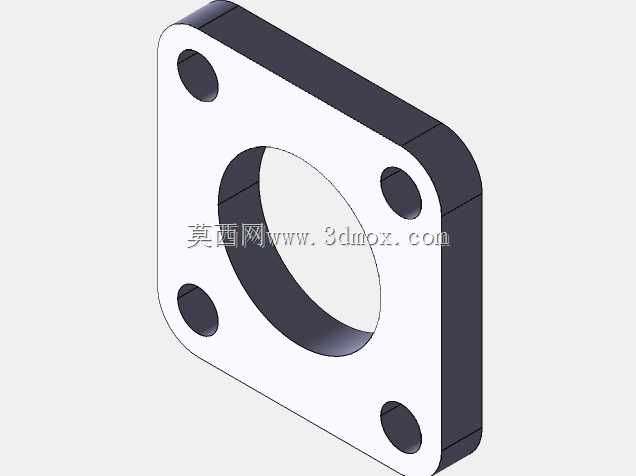

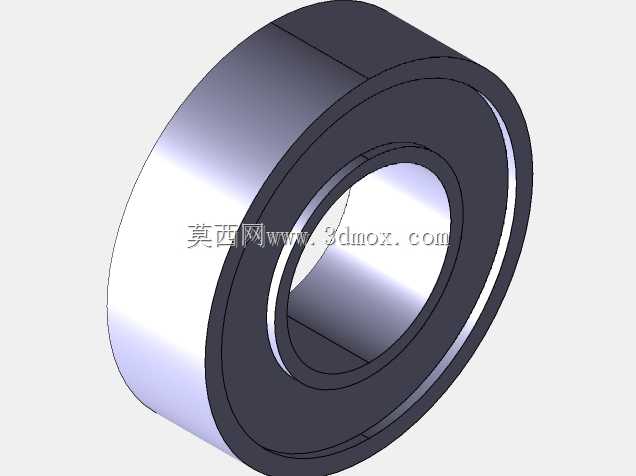

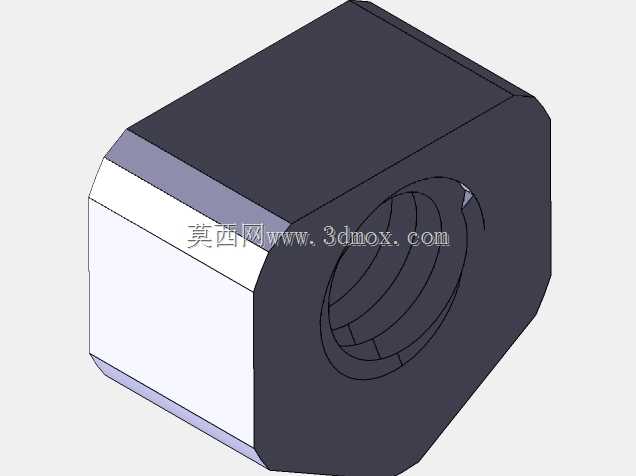

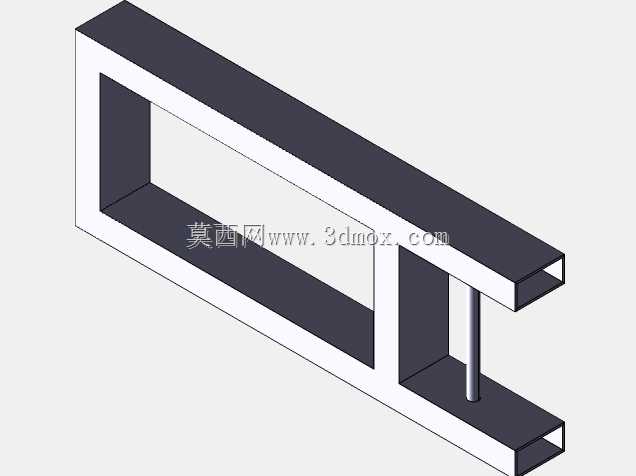

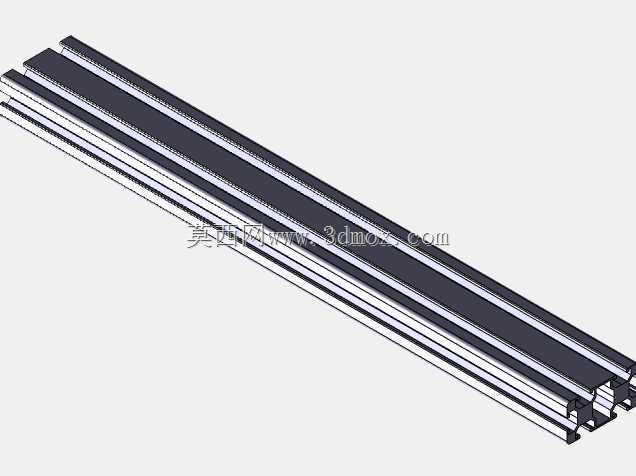

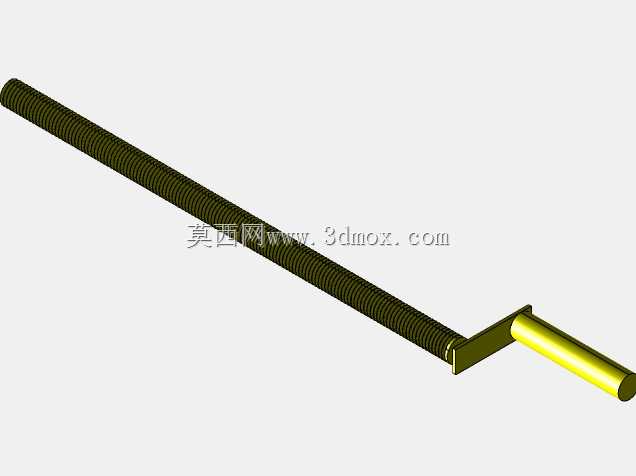

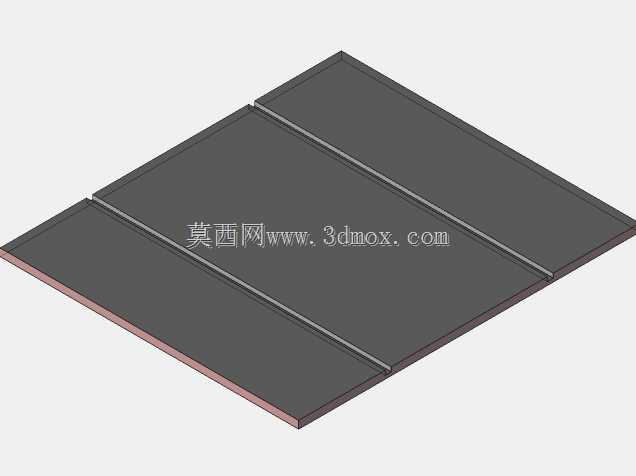

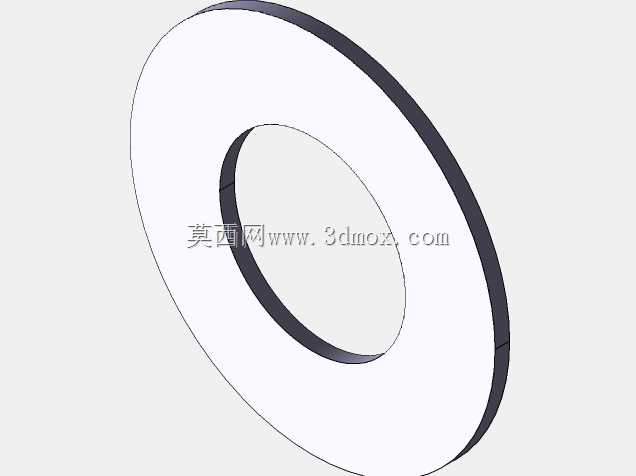

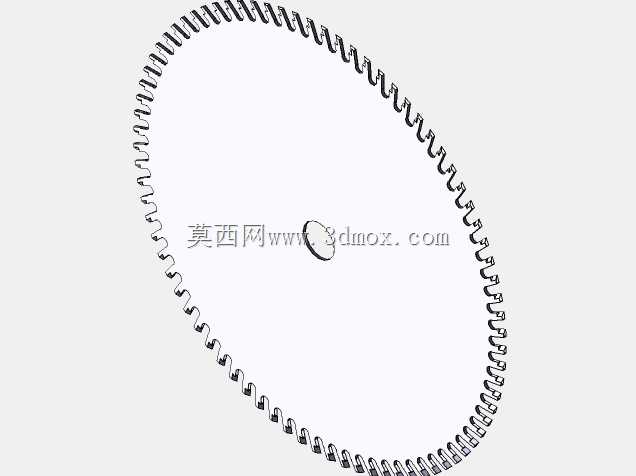

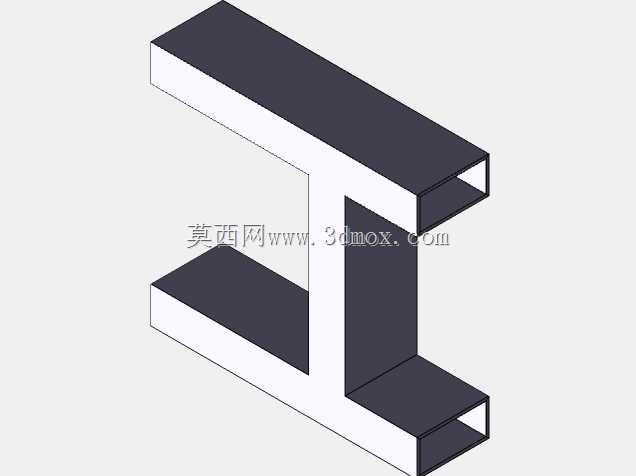

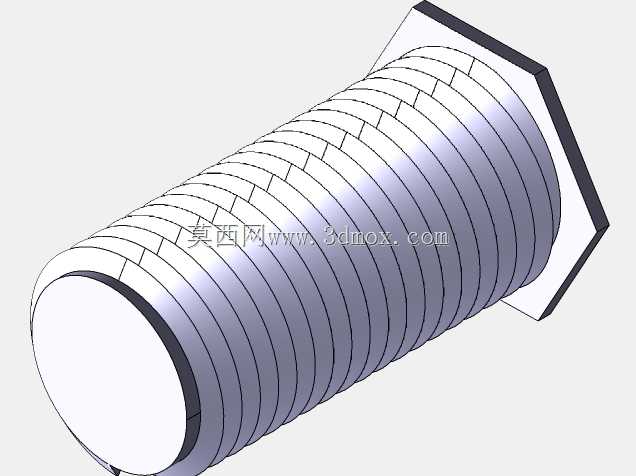

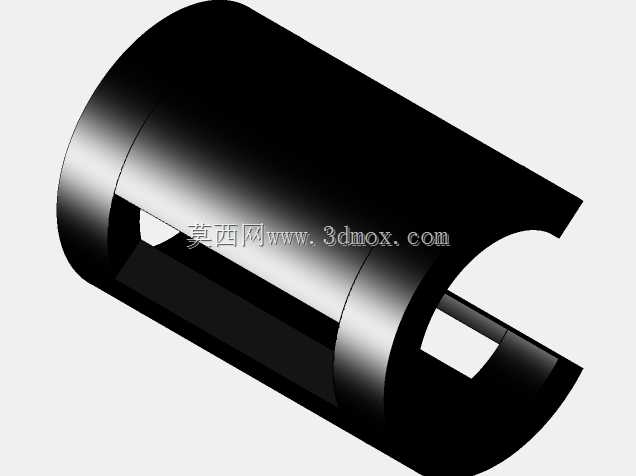

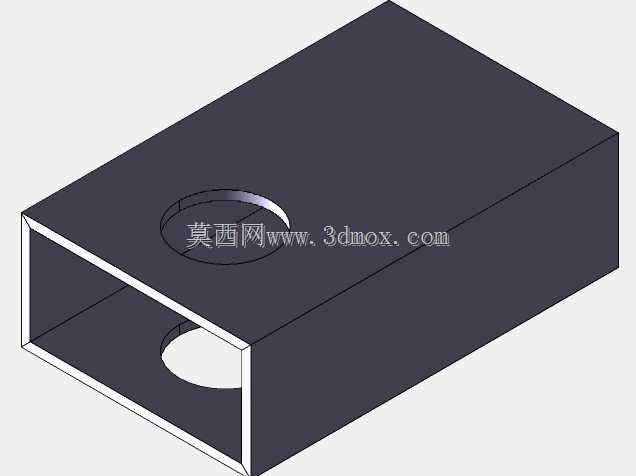

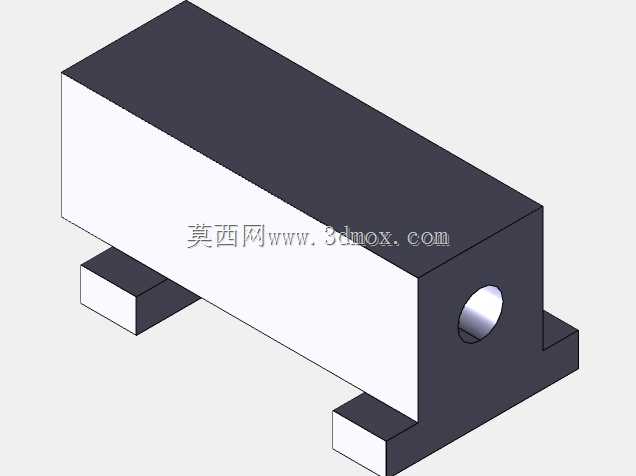

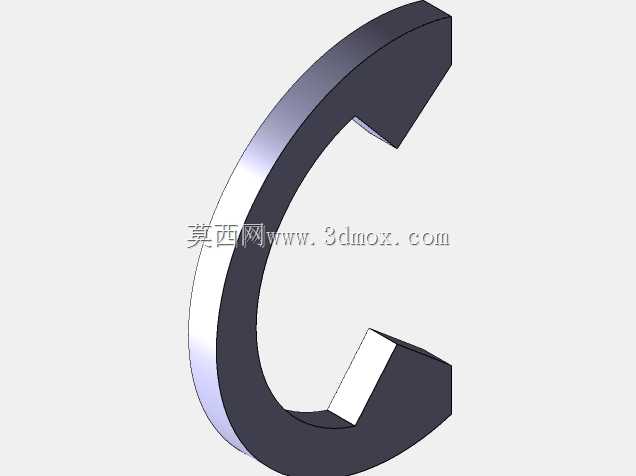

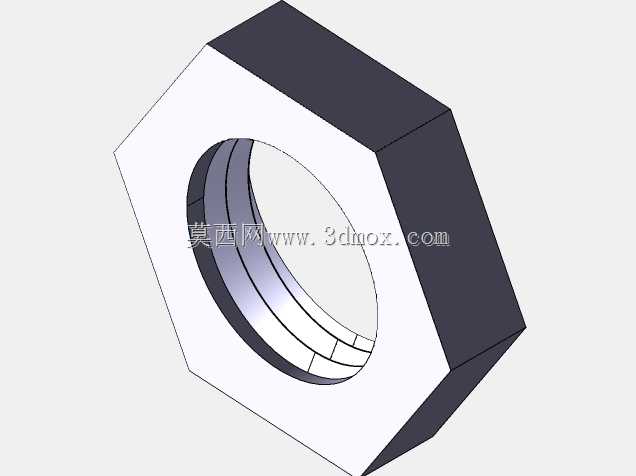

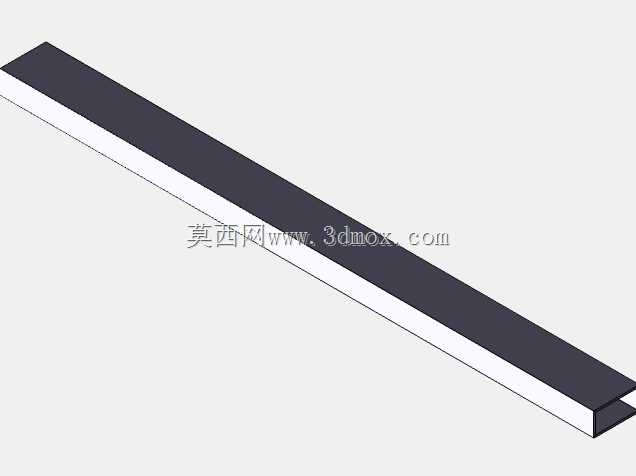

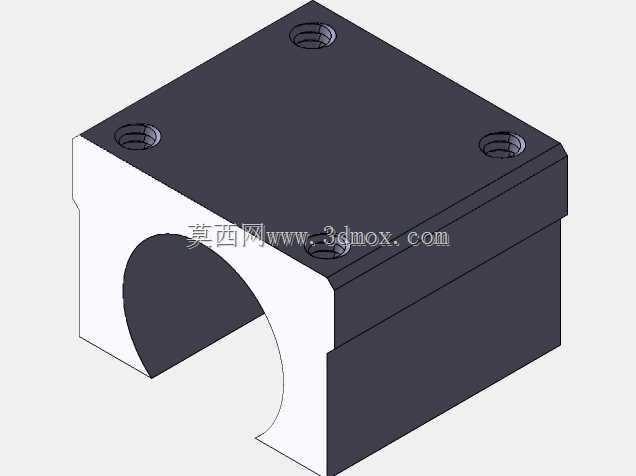

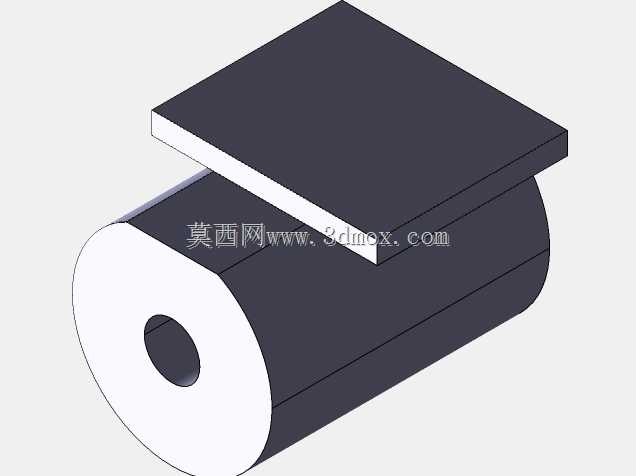

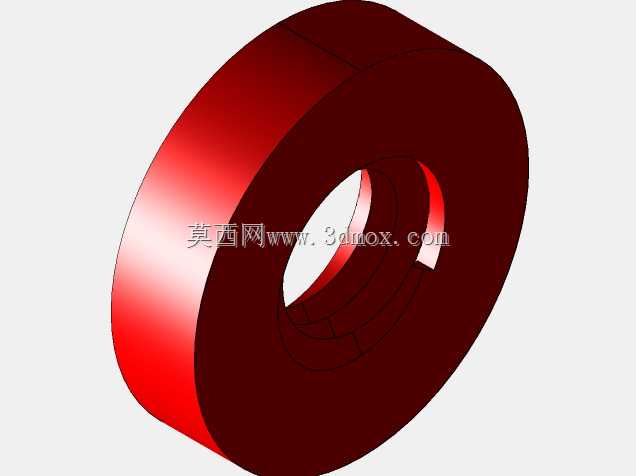

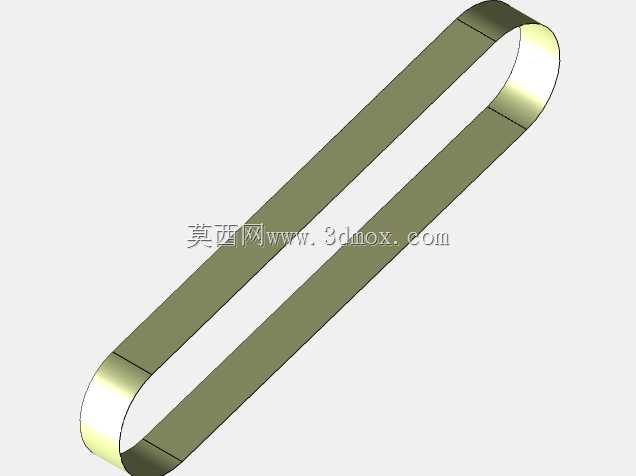

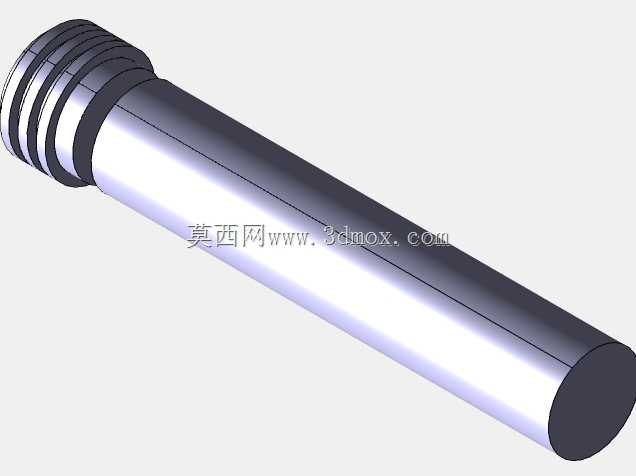

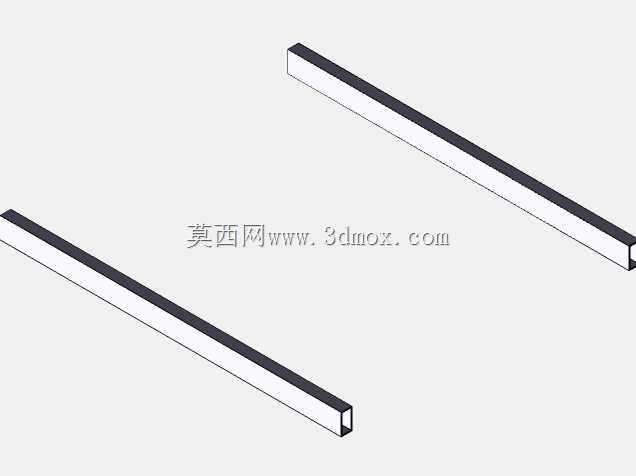

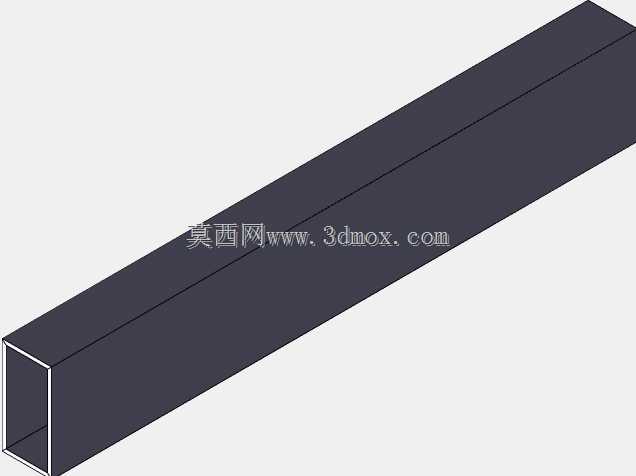

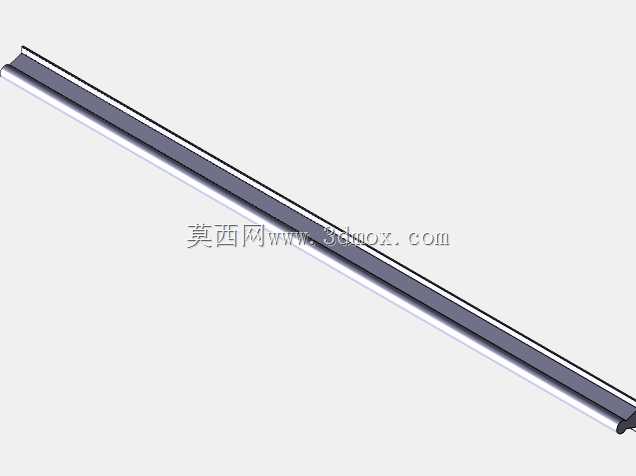

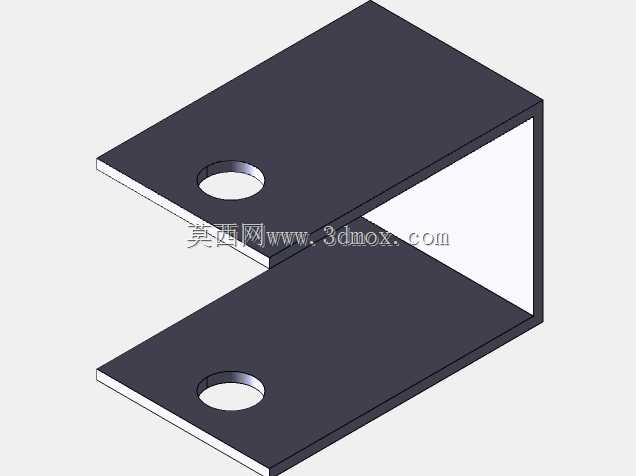

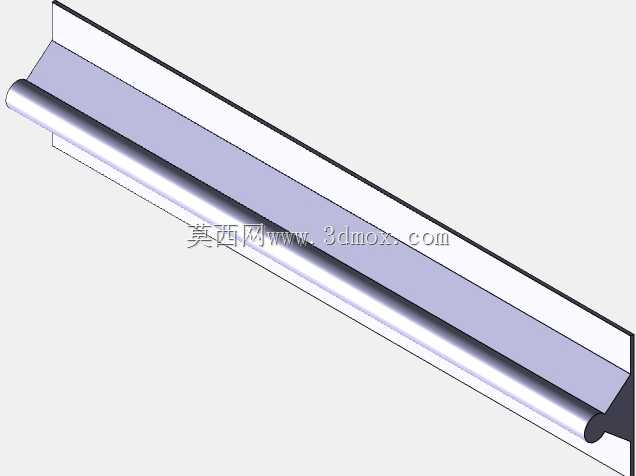

该设备为面向小型加工场景设计的台式锯切作业装置，主要适配小尺寸金属型材、硬质塑料棒材、薄型板材的定长切断工序，常见于五金维修工位、小型零件加工作坊、教学实训车间等场景，可满足单件小批量生产中对棒料、条料的快速切断需求，无需复杂的数控编程操作，普通操作人员经过简单培训即可上手使用。设备整体采用铝型材搭建外框架主体，框架四周预留透明防护挡板安装位，作业时可阻挡锯切产生的碎屑飞溅，同时方便操作人员实时观察锯切位置的进给状态，避免切割偏移造成的工件报废。核心锯切单元采用圆形锯片作为执行部件，锯片通过带座轴承固定在滑动横梁上，滑动横梁与两侧竖直导轨配合，可实现竖直方向的进给动作，操作人员通过设备正面的手摇手柄即可控制锯片的下压进给量，进给过程平稳无卡顿，可根据工件材质硬度灵活调整下压力度，避免锯片崩齿或工件夹锯。设备下部的工作台面设置有可调式工件定位夹具，夹具可沿工作台的T型槽调整固定位置，适配不同宽度、不同长度的工件装夹需求，装夹后工件不会在锯切过程中发生窜动，保证切割断面的平整度。从设计思路来看，该设备优先考虑作业安全性与操作便捷性，将传动结构全部内置在框架内部，外露运动部件仅保留操作手柄与锯片作业区域，大幅降低操作过程中的机械伤害风险；整体框架采用标准铝型材拼接，无需复杂的焊接工序，零部件通用性强，后期维护更换配件成本较低。设备整体外形尺寸控制在桌面级设备范畴，可直接放置在常规工作台面上使用，无需额外做地面固定安装，底部框架预留有排屑口，锯切产生的碎屑可通过排屑口集中收集，方便作业后的工位清理。锯片的传动单元采用带轮传动结构，电机内置在框架下部腔体，传动带张紧度可通过调整电机安装位置进行调节，传动过程噪音低、震动小，可保证锯片运转的稳定性，延长锯片的使用寿命。
