六斜45度化工搅拌叶轮三维设计

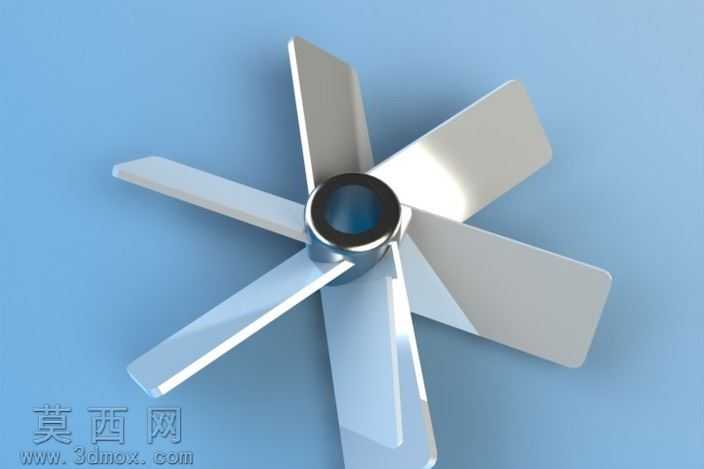

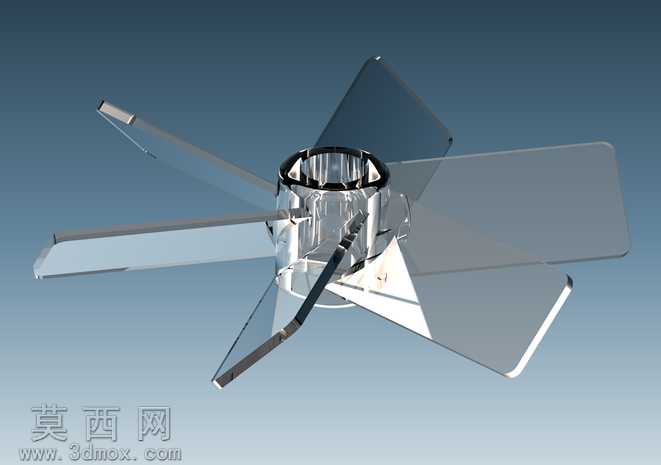

本作品为六斜45°化工搅拌叶轮，采用三维参数化建模方式完成整体结构设计，建模过程中首先确定中心轮毂的基准轴与安装孔尺寸，以轮毂中心为阵列基准，按照60°周向均布规则排布六片倾斜桨叶，每片桨叶与轮毂径向平面保持45°倾斜夹角，精准匹配化工搅拌工况下的流体推流角度需求。建模阶段对桨叶与轮毂的衔接位置做了平滑过渡处理，避免应力集中问题，同时严格控制桨叶的厚度均匀性，从叶根到叶梢采用等厚平直桨叶构型，既保证结构强度，又降低流体经过桨叶时的紊流损耗。材质渲染阶段采用抛光不锈钢材质效果，还原化工搅拌设备常用的304不锈钢金属质感，对轮毂内孔做了深色哑光处理，区分安装配合面与桨叶工作面的视觉差异，背景采用浅天蓝色纯色渲染，突出叶轮本身的金属光泽与结构轮廓，渲染时添加柔和的环境反射效果，模拟洁净车间内的金属件光影表现。结构设计上，中心轮毂的通孔尺寸适配标准搅拌轴径，桨叶的倾斜角度经过流体力学角度验证，45°斜角能够在搅拌过程中同时产生轴向推流与径向剪切效果，适配石化行业中低粘度流体的混合、分散、悬浮工况，六叶构型相比传统四叶桨能够提供更均匀的流场分布，减少搅拌槽内的混合死区。设计过程中优先考虑部件的加工可行性，桨叶与轮毂采用一体化建模逻辑，可通过铸造后精加工的方式实现量产，所有棱边均做了微小倒角处理，既避免加工时的锐边伤人，也能减少流体在桨叶边缘的气蚀损伤。整体模型结构规整，参数可编辑，可根据不同搅拌槽容积、搅拌转速需求调整桨叶直径、轮毂长度、桨叶厚度等核心参数，适配多种规格的搅拌设备装配需求。
