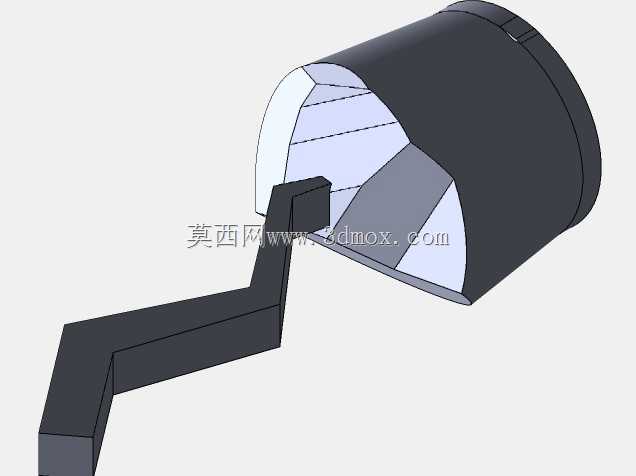

定制弯折臂式半圆弧罩壳结构设计

该结构件主要应用于小型教学演示装置、简易工位操作防护场景，也可作为小型实验设备的局部防护与操作联动构件使用，在教学实训场景中，能够直观展示弯折传动与弧形罩壳的配合逻辑，帮助学习者理解空间结构联动的基本原理；在小型非标设备中，可作为局部操作端的防护与执行连接结构，避免作业过程中异物进入设备内部，同时通过弯折臂实现操作力的传导，完成对应的开合或触发动作。从功能特性来看，该构件分为弧形罩体与弯折连接臂两个核心部分，弧形罩体采用半开放的圆弧曲面设计，内壁做了分层的空间避让结构，能够适配内部直径匹配的回转类零部件，罩体边缘做了平滑过渡处理，避免安装与使用过程中出现锐边划伤的问题；弯折臂采用多段折线式的空间结构，每一段的弯折角度都经过空间尺寸校核，能够在有限的安装空间内绕过周边干涉部件，将操作端的动作稳定传递到罩体位置，臂体与罩体的连接位置做了加厚处理，保证反复动作过程中连接位置不会出现应力断裂的问题。在设计思路上，首先确定了罩体的内部容纳空间边界，以适配目标安装位置的回转部件尺寸为核心，先划定罩体的外圆弧半径与轴向长度，保证罩体能够完全覆盖需要防护的区域，同时预留足够的内部间隙避免与运动部件发生摩擦；之后根据周边部件的排布位置设计弯折臂的走向，每一段臂体的截面尺寸都根据受力情况做了匹配，受力较大的连接段采用更大的截面尺寸保证结构强度，靠近操作端的臂段在保证强度的前提下适当缩小尺寸，降低整体构件的重量，提升操作的手感。从安装边界来看，罩体的圆弧端面为安装基准面，安装时需要保证圆弧轴线与内部回转部件的轴线重合，同轴度误差需要控制在合理范围内，避免罩体与内部部件发生剐蹭；弯折臂的末端为操作连接端，安装时需要预留足够的动作行程空间，保证臂体带动罩体动作时不会与周边的固定结构发生碰撞，整体构件的安装空间需要同时覆盖罩体的回转范围与弯折臂的摆动范围，所有连接位置的公差都按照通用机械零部件的装配要求设定，能够适配常规的紧固件连接方式，不需要额外定制特殊的安装配件即可完成装配。
