磨机底座连接用撑杆安装固定支架

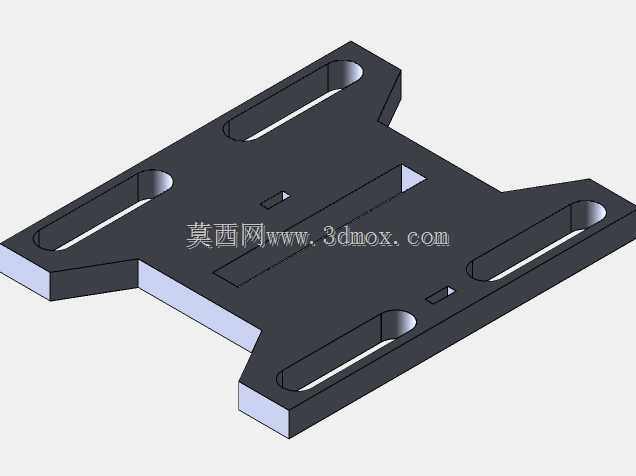

这款撑杆支架主要应用于磨床类加工设备的底座连接环节，作为磨机底座与上部撑杆组件的衔接承载构件，承担着定位支撑、载荷传递、安装调节的核心作用，是磨床设备安装调试阶段保障上部撑杆结构稳定性的关键连接部件。在实际生产场景中，磨床作业时会产生持续的磨削振动与侧向切削力，上部撑杆组件需要依托稳固的连接基座将载荷均匀传递到底座主体，避免因连接刚性不足引发的部件偏移、振动放大问题，这款支架正是针对这一工况需求设计的专用连接构件。从功能特性来看，支架本体采用平板式承载结构，主体板面设置多组长条形调节安装槽，区别于传统固定孔位的连接支架，长槽结构可在安装过程中根据撑杆的实际装配位置进行横向、纵向的位置微调，抵消底座加工、撑杆组件制作带来的尺寸公差，大幅降低现场安装的对位难度，同时在设备长期运行出现部件微量位移时，也可通过槽位调节快速复位，无需重新扩孔或加工连接件。支架的边角位置做了切角避让设计，在安装时可避开底座周边的凸起结构、管线排布空间，不会与相邻部件产生装配干涉，适配磨机底座边角区域的紧凑安装空间。从设计思路层面，这款支架优先保障连接刚性与安装适配性，主体板面采用等厚板材结构，受力路径沿板面均匀分布，所有安装槽的开孔位置均避开主受力传力路径，不会因开孔过度削弱结构整体强度，槽孔边缘做了沉边过渡处理，安装螺栓锁紧时可增大接触面压合面积，避免长期受振出现螺栓松动滑脱的问题。支架的整体外形为对称式切角平板结构，安装边界可完全贴合磨机底座的预设安装平面，无需额外加工过渡垫块即可完成装配，多组长槽分别对应撑杆组件的不同安装点位，可兼容同系列不同规格撑杆的安装需求，无需针对单一撑杆型号单独开模制作连接件，有效降低设备的配件维护成本。在实际装配过程中，支架底面与磨机底座安装面完全贴合，通过螺栓穿过长槽完成初步定位，调整撑杆至合适工作位置后再锁紧所有固定螺栓，上部撑杆的载荷通过支架板面均匀分散到底座的承载区域，可有效抵御磨削作业带来的交变载荷冲击，保障撑杆组件长期运行的位置精度，避免因连接部位松动影响磨床的加工精度。
