摩托车发动机维修用通用分箱器结构

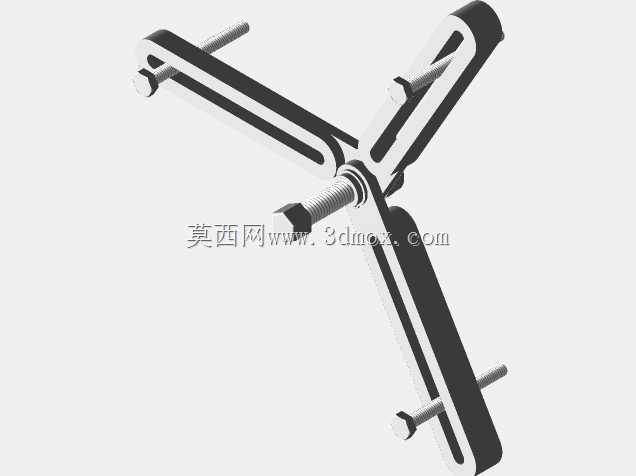

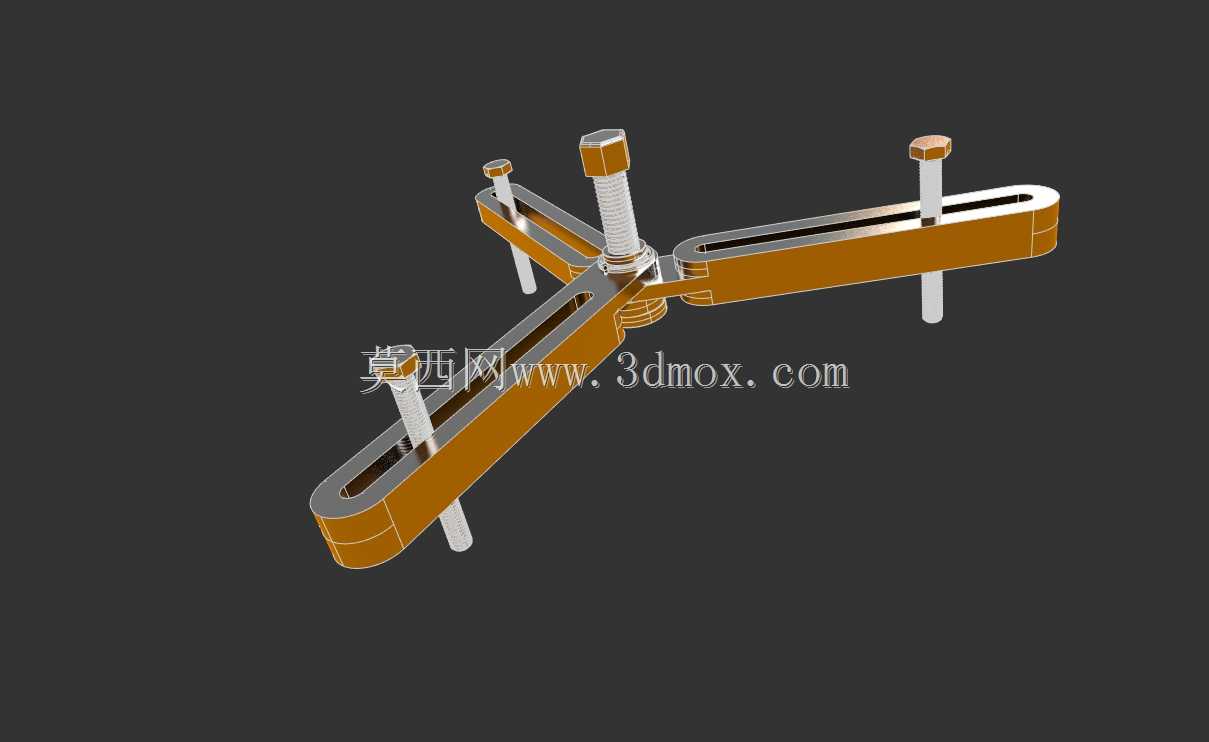

这款分箱器主要应用于摩托车发动机的维修拆解场景，是摩托车售后维保、发动机大修作业中不可或缺的专用工装器具。在摩托车发动机的维修流程中，当需要拆分紧密配合的发动机曲轴箱壳体时，传统的撬拆、敲击方式极易造成箱体结合面损伤、密封槽变形，甚至导致曲轴、轴承等核心零部件受外力冲击出现精度偏差，直接影响发动机修复后的密封性能与运行稳定性，而这款分箱器正是为解决这类维修痛点设计的专用拆装工具。它的核心功能是通过均匀可控的顶推作用力，平稳分离过盈配合或密封胶粘接的发动机上下箱体，全程无冲击施力，能够最大程度保护箱体结合面的平面度，避免维修过程中造成的零部件二次损伤，同时大幅降低维修操作的劳动强度，提升发动机拆解作业的效率与规范性。从设计思路来看，这款分箱器采用了三臂可调的对称式结构布局，三根带长槽的支撑臂可以围绕中心的顶推螺栓做周向转动调整，同时支撑臂上的固定螺栓能够沿着长槽滑动调节位置，以此适配不同型号、不同尺寸规格的摩托车发动机箱体，无需针对单一机型制作专用工装，具备极强的通用适配性，能够覆盖市面上绝大多数跨骑、踏板类摩托车的发动机分箱作业需求。中心位置的主顶推螺栓采用大螺距梯形螺纹设计，既保证了足够的顶推强度，又能在旋转施力时获得平稳的进给量，配合端部的承压头，能够将顶推力均匀作用在曲轴端部，避免顶推过程中出现偏载、打滑的问题。支撑臂端部的固定螺栓用于和发动机箱体上的原有工艺螺孔连接固定，无需在箱体上额外打孔或制作连接位，安装操作便捷，固定后整体结构的受力稳定性强，不会在施力过程中出现松脱、偏移的问题。从安装边界来看，三根支撑臂完全展开时的最大适配半径可覆盖常见单缸、小排量双缸摩托车发动机的箱体尺寸，收拢状态下也能适配小尺寸的卧式发动机箱体，中心顶推螺栓的有效行程能够满足常规发动机箱体分离所需的顶推距离，整体结构紧凑，重量适中，既适合固定维修站点的日常使用，也便于外出救援时随车携带。在实际使用过程中，操作人员只需根据待维修发动机箱体上的连接螺孔位置，调整三根支撑臂的角度与固定螺栓的位置，将固定螺栓拧入箱体对应的工艺螺孔完成固定，随后使用扳手匀速旋转中心的顶推螺栓，即可带动支撑臂同步向外施力，平稳将上下箱体分离，整个施力过程中三个支撑点的受力均匀同步，不会出现箱体单侧受力翘曲的问题，有效保障了维修过程中发动机零部件的完整性，也降低了对操作人员的技能要求，即使是经验尚浅的维修人员也能借助这款工装完成规范的发动机分箱作业。
